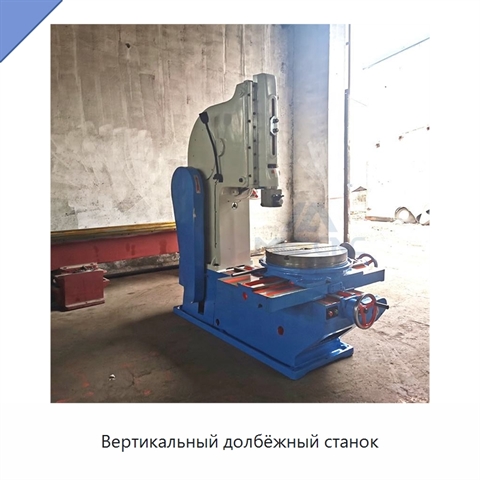

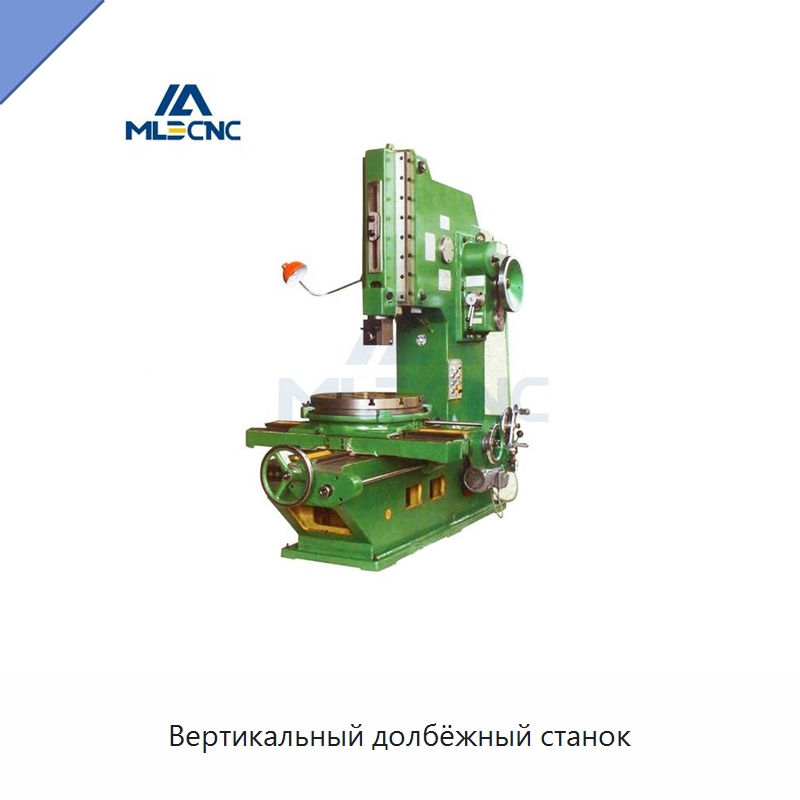

Вертикальный долбёжный станок

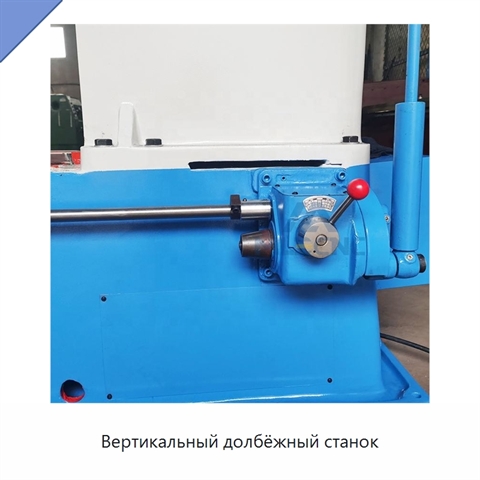

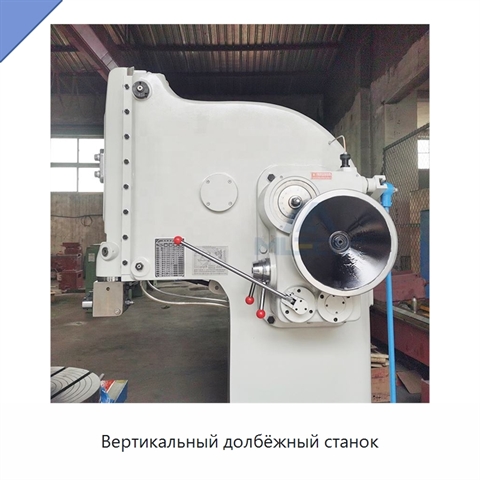

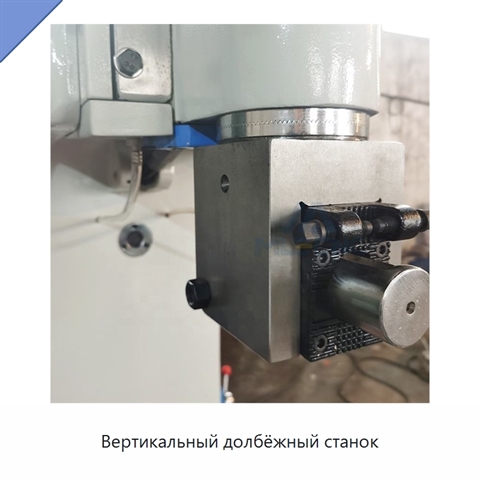

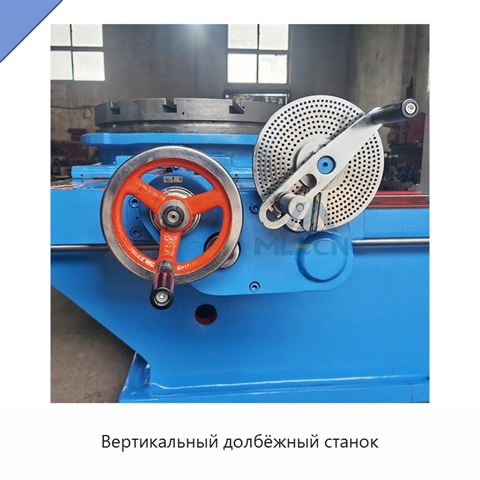

Рабочий стол вертикального долбёжного станка имеет три направления: продольное, горизонтальное и поворотное; за одну установку заготовки можно обработать несколько поверхностей. Гидравлическая передача обеспечивает возвратно-поступательное движение ползуна с одинаковой скоростью на каждом ходе; скорость рабочих узлов регулируется бесступенчато, система управления включает масляный механизм реверса, ручную и гидравлическую подачу, а один двигатель выполняет быстрое перемещение по вертикали, горизонтали и вокруг оси. Длина долбления составляет 220 мм, продольный и поперечный ход стола — по 500 мм, расстояние между поверхностью стола и концом ползуна — 320 мм, диаметр стола — 500 мм, рабочая зона — 500 × 500 мм, угол поворота — 360°, допустимая масса детали — 400 кг, усилие резания — 5500 Н, число ходов — 20, 32, 50 или 80 в минуту, вертикальная регулировка ползуна — 230 мм, угол его наклона — 0–8°, размер державки — 25 × 40 мм, диапазон продольной и поперечной силовой подачи — 0,08–1,12 мм, диапазон силовой подачи стола — 0,052–0,783. Мощность двигателя быстрого привода равна 3 кВт, частота вращения главного приводного двигателя — 1430 об/мин; габариты станка составляют 1916 × 1300 × 2000 мм, масса станка — 2500 кг.

Наименование производителя

MAINLANDCNC B5020 High-Accuracy Keyway Slot Making Manual Vertical Slotting Machine with Customizable Voltage
