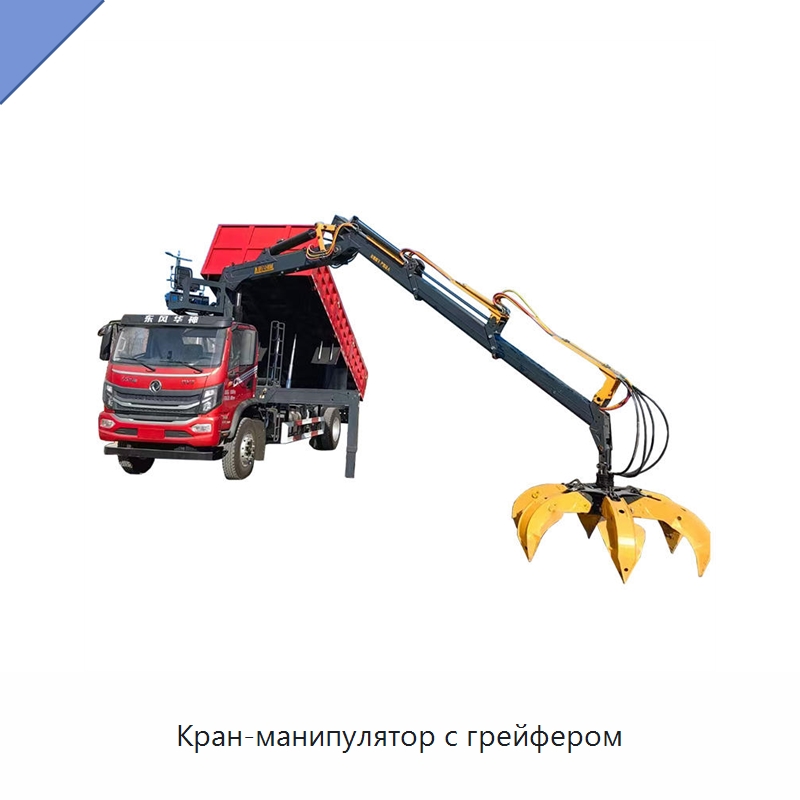

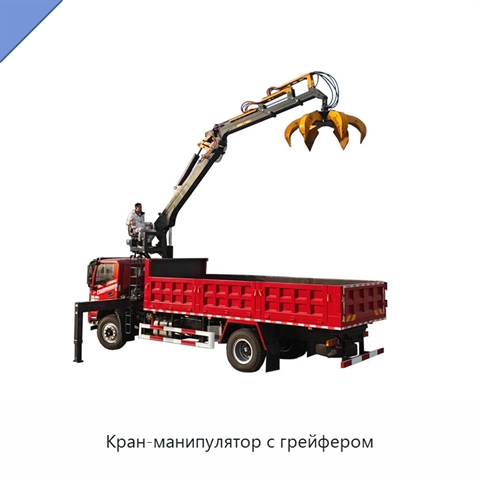

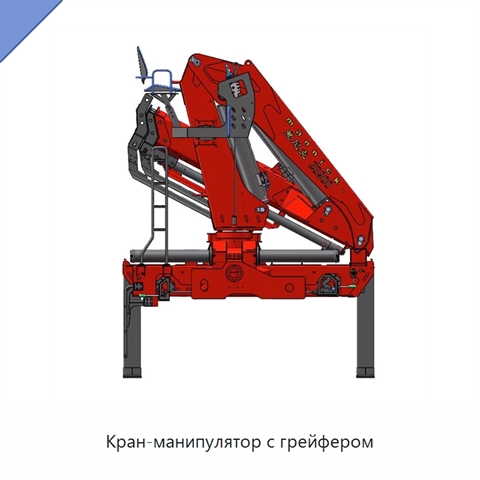

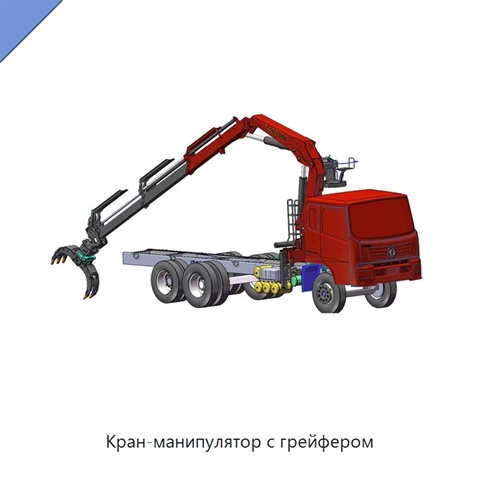

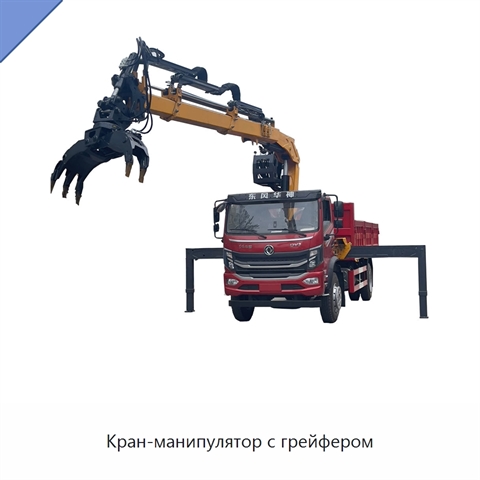

Кран-манипулятор с грейфером

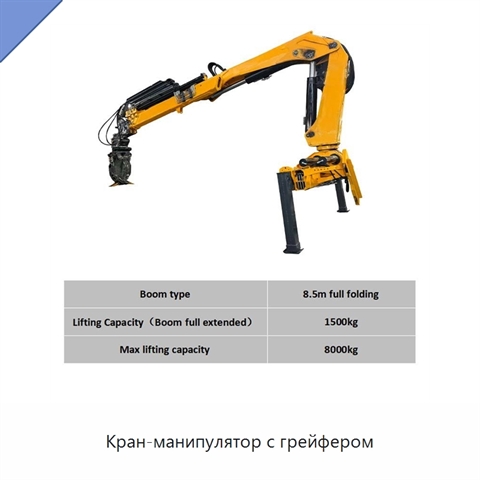

Кран-манипулятор выполнен в компактной облегчённой конструкции с применением высокопрочной стали. Гидравлическая система повышает скорость работы, уменьшает раскачивание стрелы и обеспечивает многозвенное выполнение операций; гидравлические замки клапанов повышают надёжность. Механизм изменения вылета имеет отрицательный угол 25° для основной стрелы и 65° для второй стрелы, а его диапазон составляет от -20° до +80°. Длина основной стрелы составляет 2400 мм; в полностью втянутом положении длина равна 5012 мм, в полностью выдвинутом — 8500 мм, конструкция включает две секции. Грузоподъёмность при полном выдвижении равна 1500 кг без учёта массы рабочего органа, максимальная грузоподъёмность составляет 6600 кг. Вертикальный угол поворота равен 200+200° при использовании реечно-шестерёнчатого цилиндра, горизонтальная ширина — 2400 мм. Рабочий орган поворачивается на 360° с беспроводным управлением. Диаметр колонны составляет 600 мм, высота — 2450 мм, скорость поворота находится в диапазоне 1,8–2,5 об/мин. Номинальные рабочие давление и расход составляют 27 МПа и 80 л/мин соответственно. Охлаждение гидросистемы обеспечивается автоматическим радиатором с воздушным охлаждением, а гидравлический бак изготовлен из алюминиевого сплава. Конструктивные элементы выполняются лазерной резкой и защищаются от поверхностной коррозии. Сменные рабочие органы включают грейфер 3+2, ковш-ракушку, четырёхлепестковый захват и крюк; для головки доступны жёсткое и мягкое соединения.
