Артикул: 118-605
Модель: ТМЮ-78(1Ф)
Секция: Дополнительная

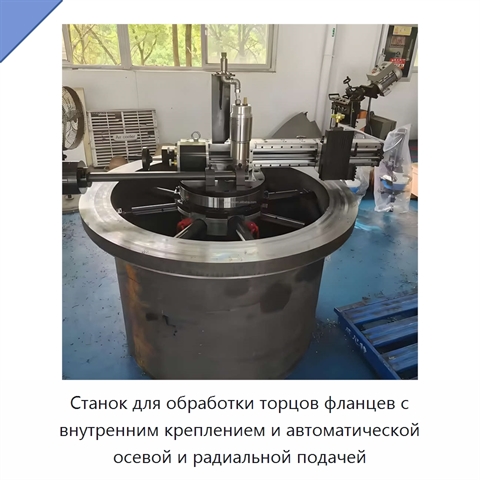

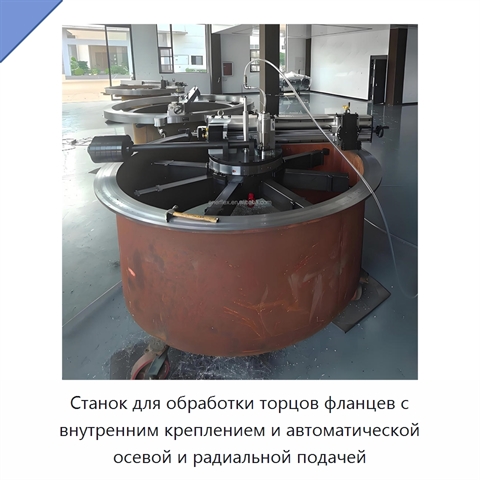

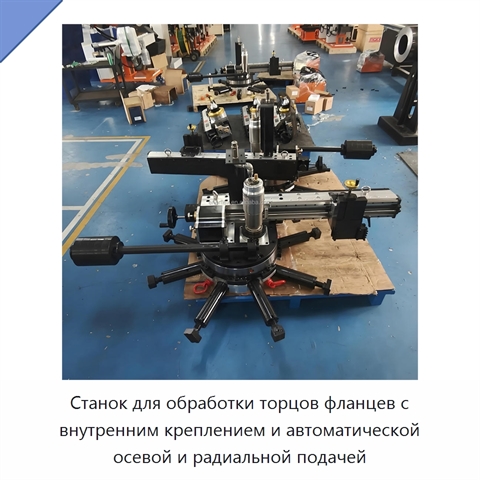

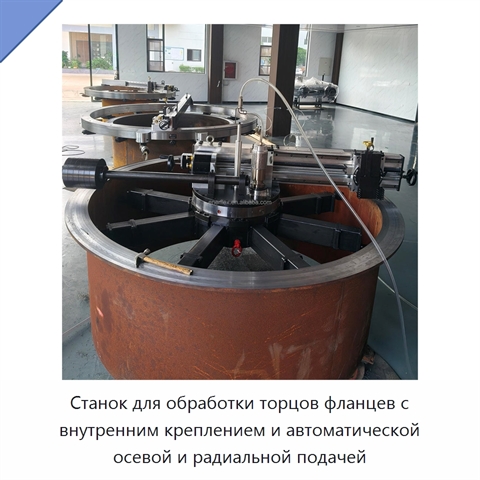

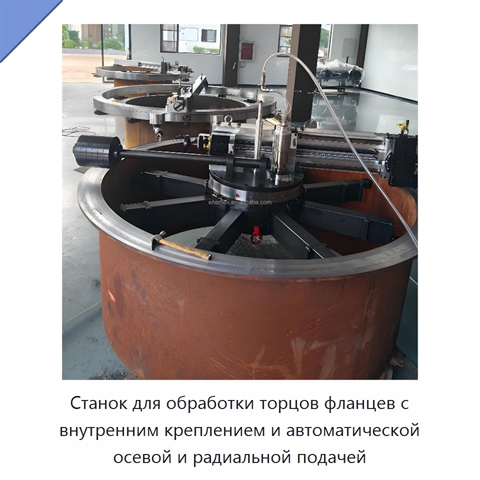

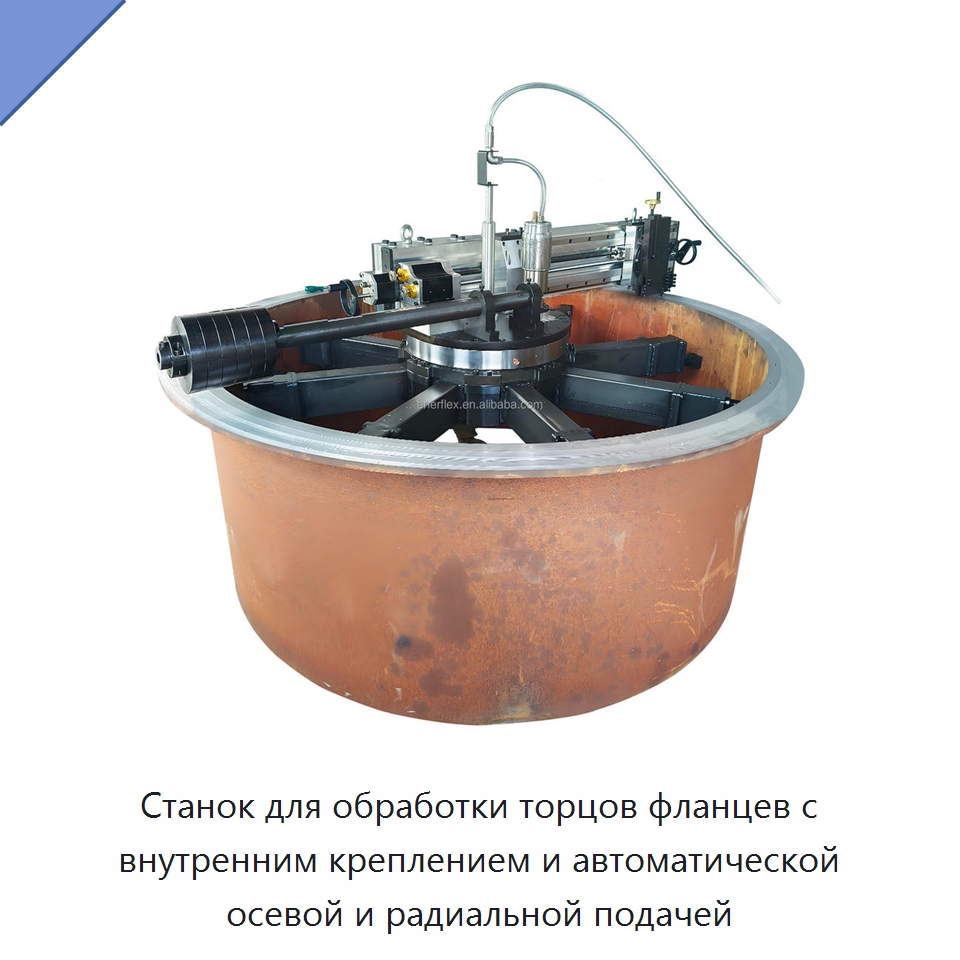

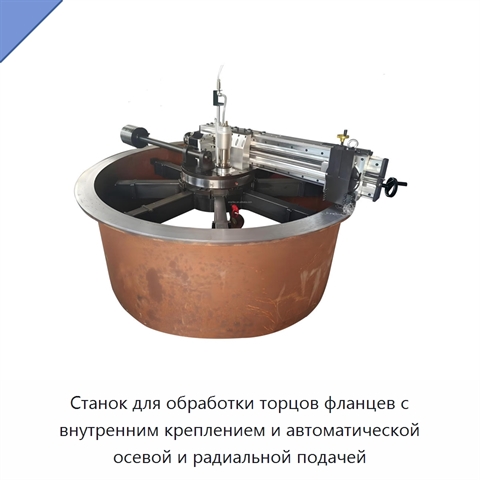

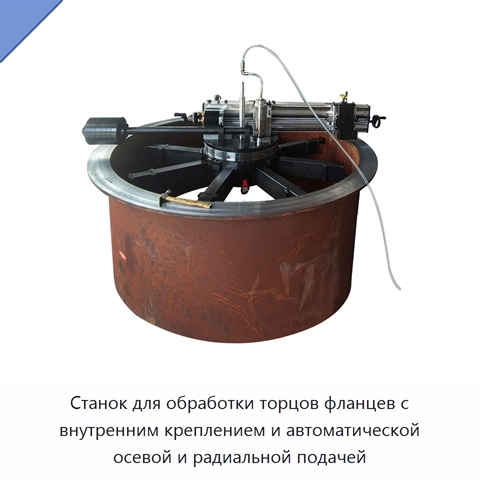

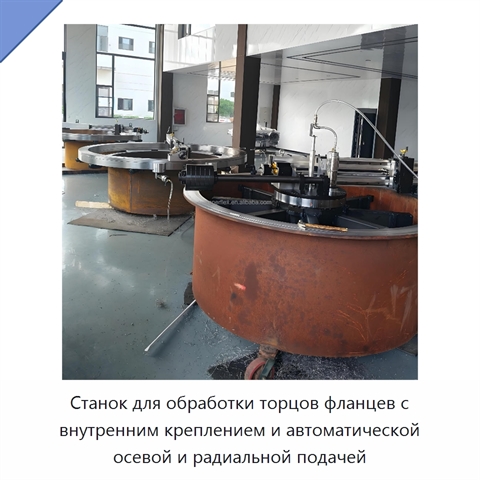

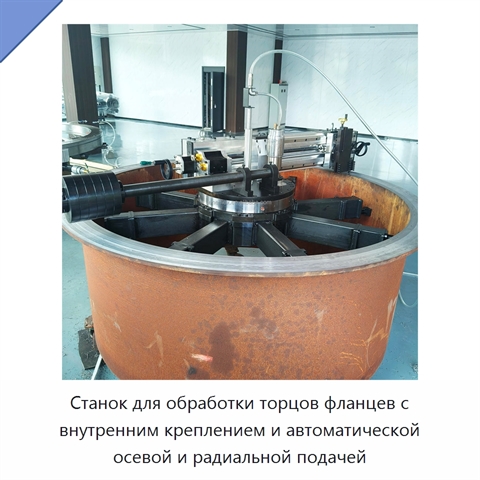

Станок для обработки торцов фланцев с внутренним креплением и автоматической осевой и радиальной подачей
Станок для обработки торцов фланцев выполняет торцевание, обработку уплотнительных канавок, подготовку под сварку и растачивание фланцев труб, клапанов и насосов. Конструкция состоит из трёх основных частей и оснащена четырьмя зажимными опорами. Станок крепится изнутри обрабатываемого элемента и имеет малый рабочий радиус. Резцедержатель допускает поворот на ±360°, частота его вращения составляет 0–20 об/мин, а ход инструмента — 102 мм. Осевая и радиальная подача выполняется автоматически; маховик снабжён шкалой для регулирования подачи. Обработка возможна в горизонтальном, вертикальном, перевёрнутом и наклонном положениях. Станок формирует плоский торец, водяную линию, непрерывную канавку и канавку RT. Диапазоны зажима по наружному диаметру составляют 690–2200 мм и 500–1600 мм. Диапазон обработки торца фланца по наружному диаметру составляет 500–1650 мм, рабочий диапазон — 690–2000 мм. Компактная конструкция и небольшой вес упрощают переноску станка.
Задать вопрос Искать на Baidu
Какую задачу решает станок для обработки торцов фланцев
Станок для обработки торцов фланцев применяется для торцевания, выполнения уплотнительных канавок, подготовки под сварку и растачивания фланцев труб, клапанов и насосов.
Характеристики ТМЮ-78(1Ф)
Модель (по базе 91Т)ТМЮ-78(1Ф)
Тип приводапневматический, пневматический
Тип сервисного оборудованиясистема вызова
Виды обработкиПлоский торец, водяная линия, непрерывная канавка, канавка RT, подготовка под сварку, растачивание
Диапазон зажима690–2200 мм
КонструкцияТри основные части, четыре зажимные опоры
ПодачаАвтоматическая осевая и радиальная подача; маховик со шкалой
Положения обработкиГоризонтальное, вертикальное, перевёрнутое, наклонное
Рабочий диапазон690–2000 мм
Способ крепленияВнутренний монтаж
Угол поворота резцедержателя±360°
Ход инструмента102 мм
Частота вращения резцедержателя0–20 об/мин
Станок для обработки торцов фланцев - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ТМЮ-78(1Ф) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ТМЮ-78(1Ф) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 09.08.26
Производитель и параметры оборудования проверены.
