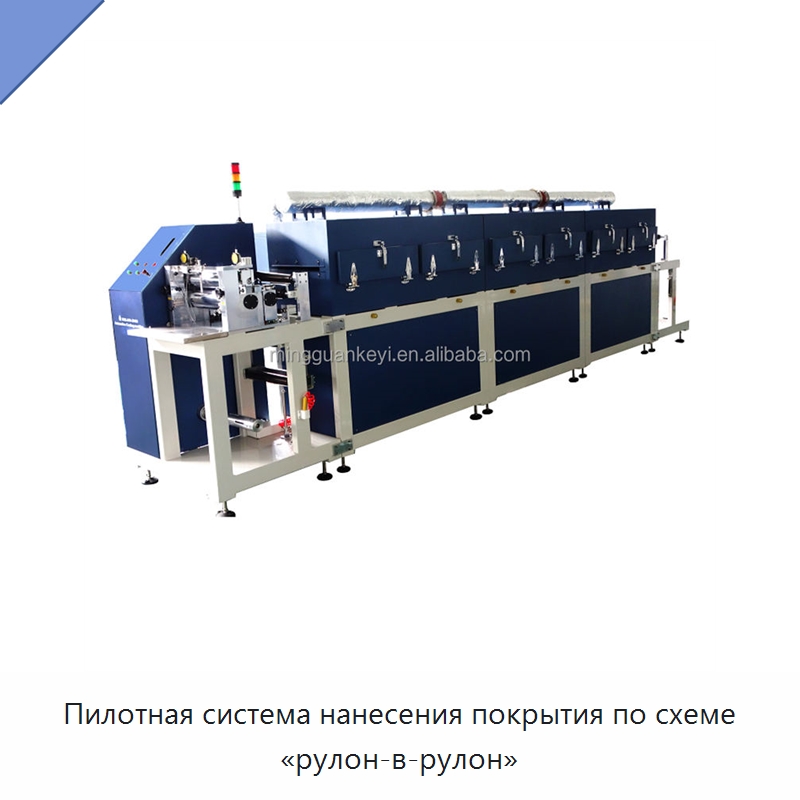

Пилотная система нанесения покрытия по схеме «рулон-в-рулон»

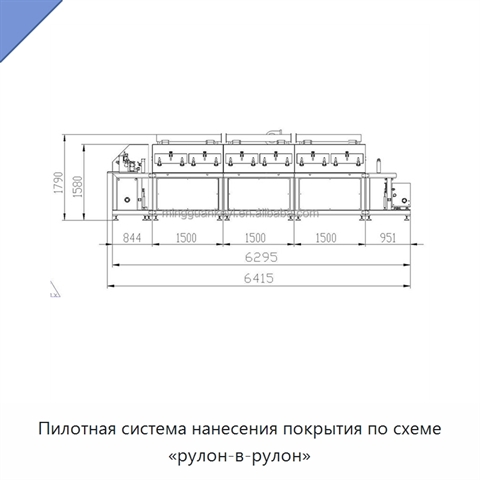

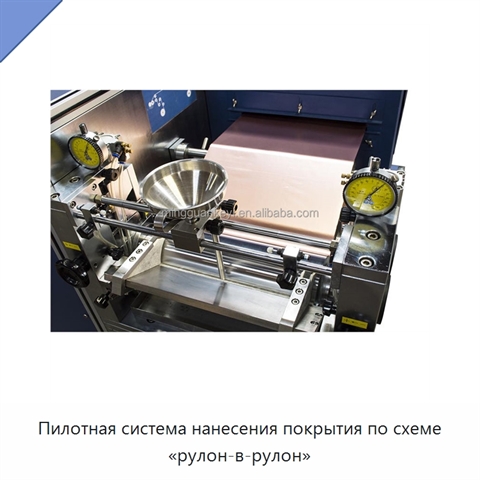

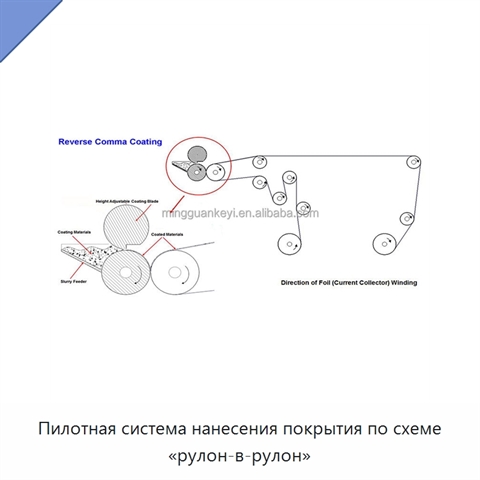

Автоматическая система рассчитана на нанесение покрытия на электродную фольгу трансферным методом для повышения плотности и однородности слоя. Встроенные функции включают разматывание металлической фольги, подачу суспензии, нанесение покрытия ножом, сушку в печи и финальную намотку электрода; управление выполняется с сенсорного экрана. Максимальная ширина нанесения составляет 400 мм, скорость — 4 м/мин. Точность толщины покрытия составляет ±3 мкм, для краевых участков — ±5 мкм. Максимальная температура сушки — 150 °C при точности регулирования ±1 °C. Нагревательная зона длиной 4,5 м разделена на три зоны по 1,5 м. Максимальная потребляемая мощность составляет 30 кВт, около 9 кВт приходится на каждую нагревательную камеру длиной 1,5 м; для каждой камеры рекомендуется отдельный ввод питания. Вал намотки и размотки имеет внутренний диаметр 75 мм, а максимальный внешний диаметр рулона составляет 250 мм. Длина нанесения зависит от толщины покрытия и подложки; при толщине фольги 10 мкм и покрытия 100 мкм за один цикл можно получить 600 м электрода. Для работы требуется сжатый воздух давлением 0,5–0,8 МПа, воздушный компрессор в комплект не входит. Рабочее питание имеет допуск ±10%, частоту 50/60 Гц и трёхфазное исполнение.

Наименование производителя

MGSI Pilot Scale R2R Coater 400mm Wide Roll Roll Coating System 30KW Battery Electrode Manufacturing 3um Thickness Precision
