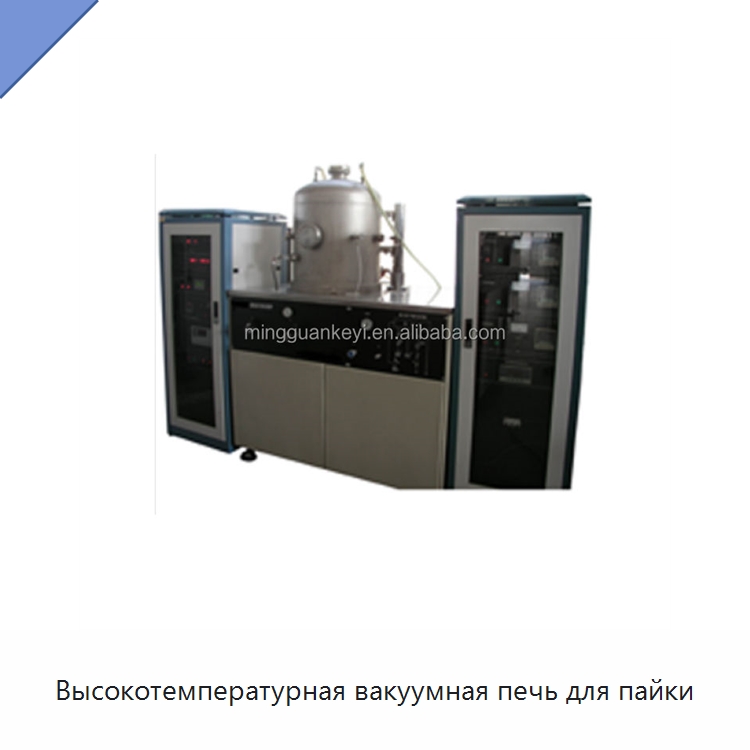

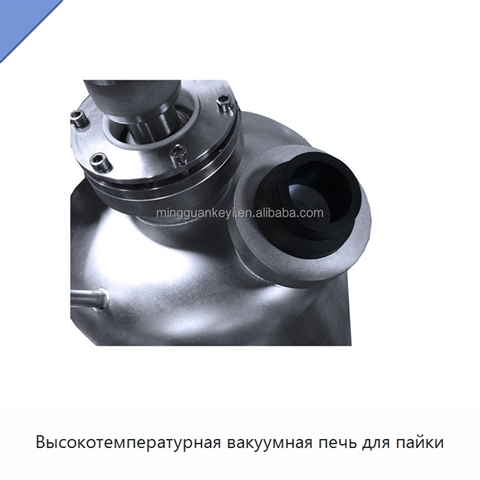

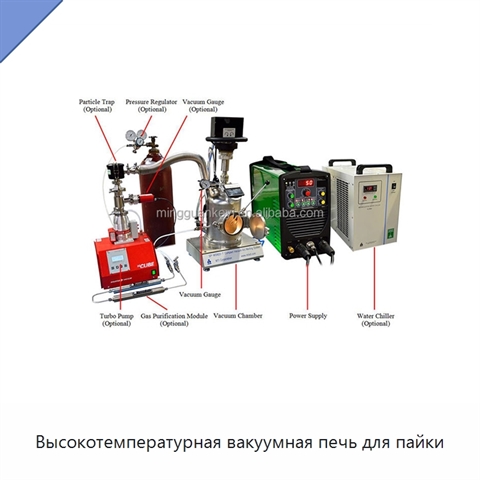

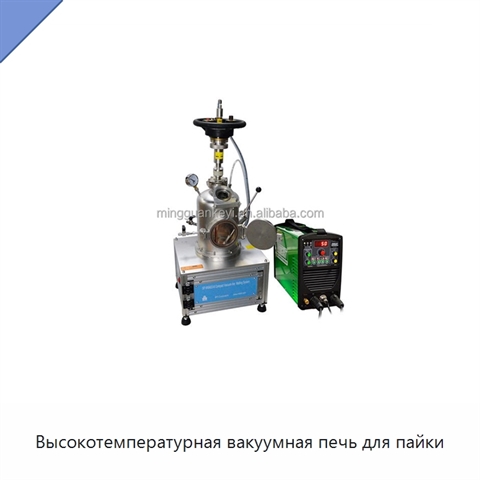

Высокотемпературная вакуумная печь для пайки

Печь имеет вакуумную камеру вертикального или горизонтального исполнения с диаметром от 200 до 2000 мм. Резистивный нагрев может иметь одну, две, три или несколько зон; для нагревателей применяются вольфрам, молибден, тантал и графит. Теплоизоляция включает многослойный металлический экран, графитовый цилиндр или углеродный войлок; предусмотрен водоохлаждаемый экран. Рабочий диапазон температуры составляет 100–2000 °C, а технический диапазон температуры оборудования — 100–2300 °C. Предельный вакуум после прогрева и дегазации не превышает 6,67 × 10−5 Па, скорость утечки — не более 5,0 × 10−7 Па·л/с. После краткого воздействия атмосферы и продувки сухим азотом давление 6,6 × 10−4 Па достигается за 45 минут откачки. Для охлаждения требуется самоциркуляционный охладитель: температура воды менее 25 °C, давление 0,25–0,4 МПа, расход более 12 л/мин; используется чистая или деионизированная вода. Электропитание рассчитано на частоту 50 Гц, колебания менее ±6 %, а заземление должно иметь сопротивление менее 2 Ом. Камера требует азота или аргона чистотой не менее 99,99 %; используются баллоны с соединителями с двойным обжимным кольцом диаметром 10 мм и регуляторами. Для размещения нужна площадка размером 2000 × 2000 мм с нагрузкой не менее 1000 кг и внешняя вытяжная магистраль. Условия окружающей среды: температура 25 ± 15 °C и относительная влажность 55 ± 10 %. Габариты оборудования составляют 1800 × 1200 × 2000 мм.

Наименование производителя

MGSI Vacuum Brazing Furnace - High-Vacuum, High-Temperature Furnace System GSL-QHRL-X Lab Drying Equipment
