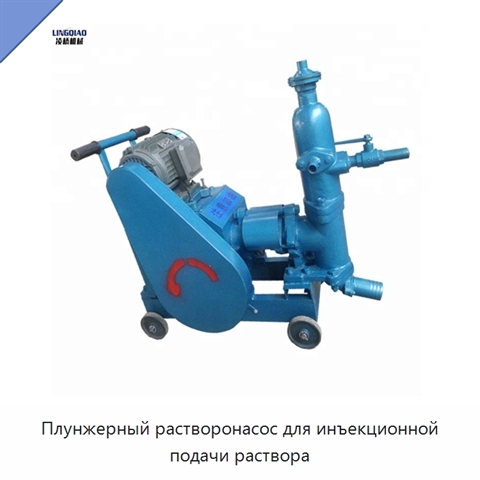

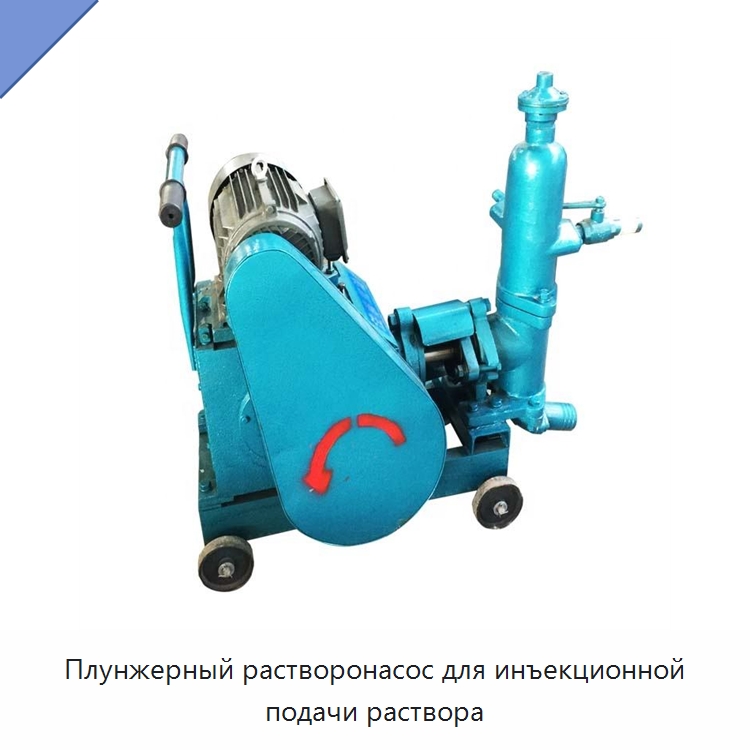

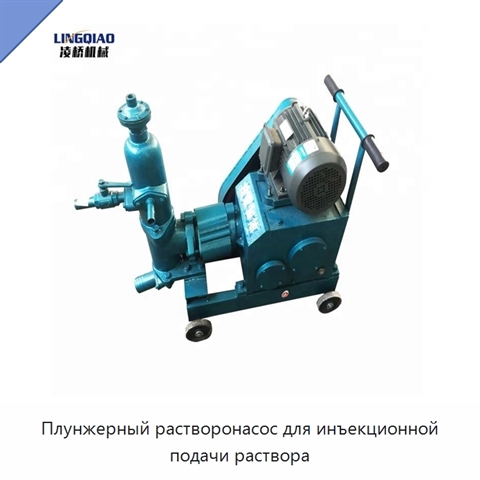

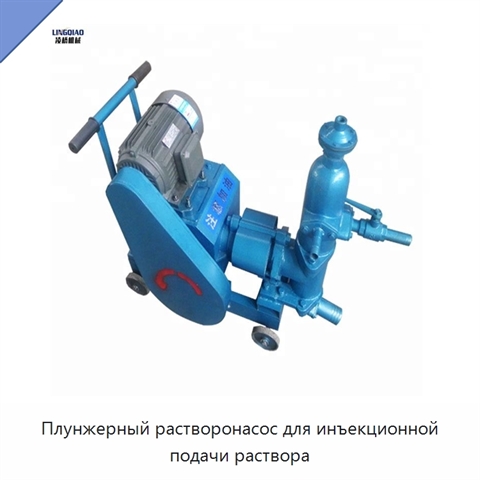

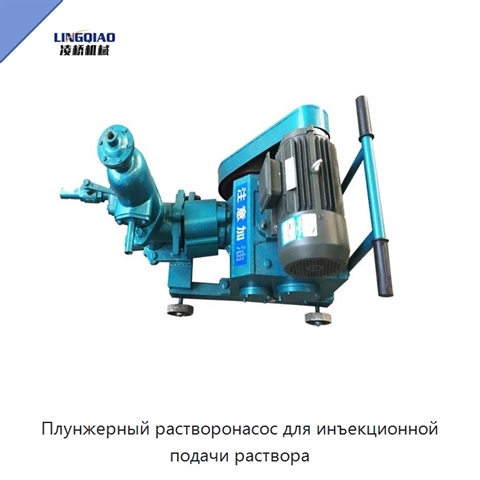

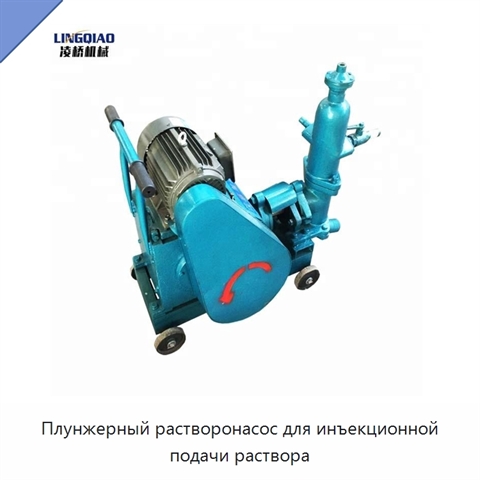

Плунжерный растворонасос для инъекционной подачи раствора

Плунжерный растворонасос подаёт раствор под давлением. Насосный корпус, редуктор и клапан сброса давления смонтированы на основании из швеллера. Зубчатая передача и пара клиноремённых шкивов передают вращение от двигателя к коленчатому валу, а шатунный механизм преобразует его в возвратно-поступательное движение поршня. Раствор поступает через всасывающий клапан в насосный цилиндр, затем под давлением перемещается в накопительную камеру и отводится через нагнетательный клапан. При превышении давления 3 МПа в накопительной камере главная цепь отключается, после чего двигатель останавливается. Рабочее давление составляет 2,5 МПа, мощность — 4 кВт, частота вращения двигателя — 1440 об/мин. Диаметры входного и выходного рукавов равны 64 и 32 мм соответственно. Габариты агрегата составляют 1035×480×900 мм, масса — 250 кг. В редукторе применяется разбрызгивающая смазка; перед пуском уровень масла контролируют по маслоуказателю. Для смазки используется масло № 30, применение редукторного масла не допускается. Растворонасос совместим со смесителями.
