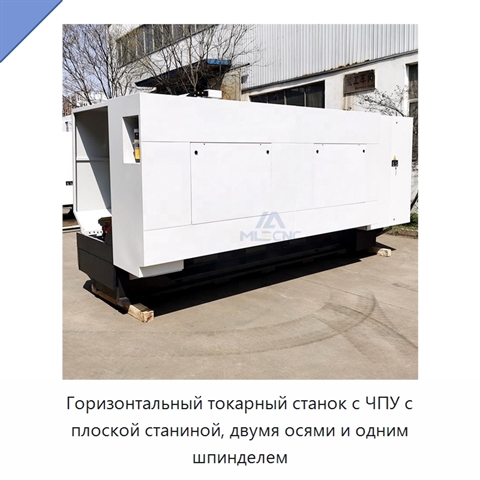

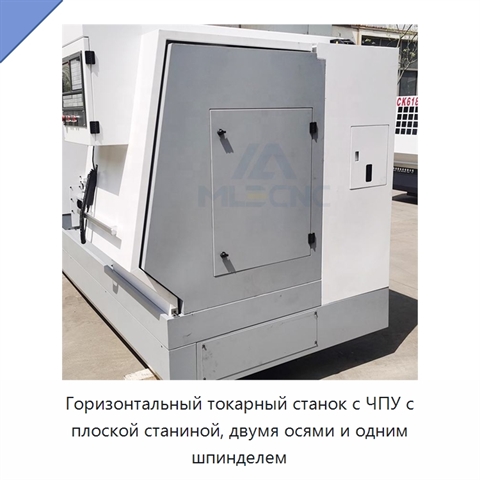

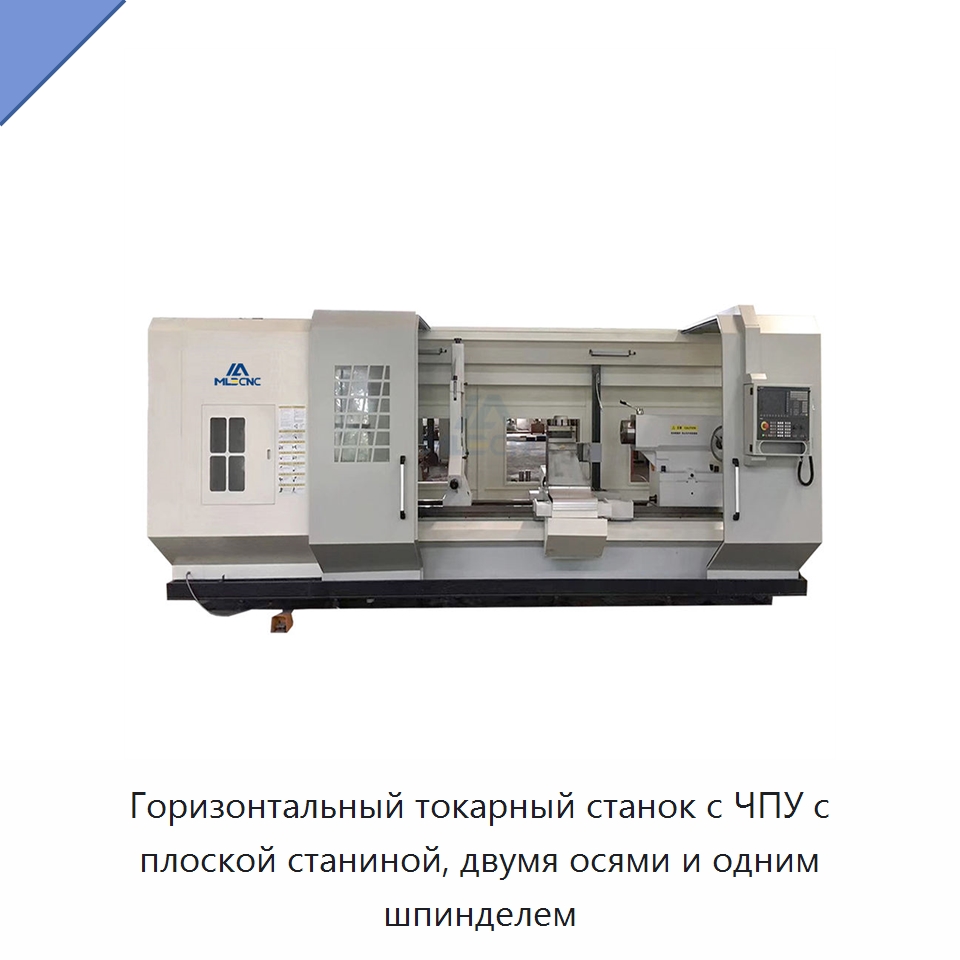

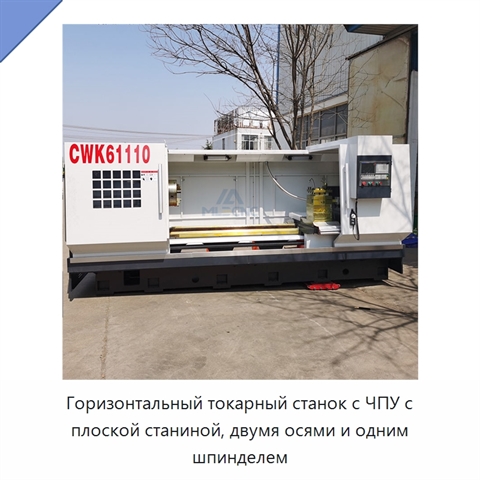

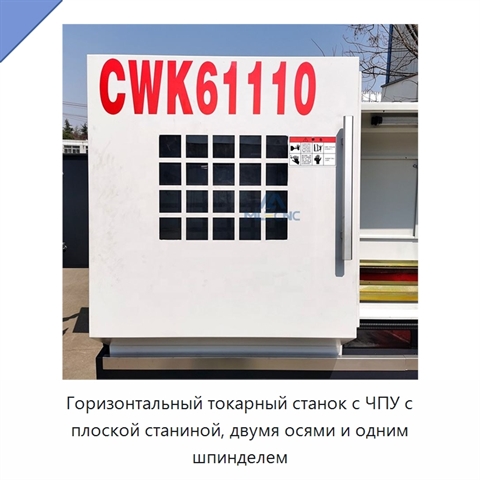

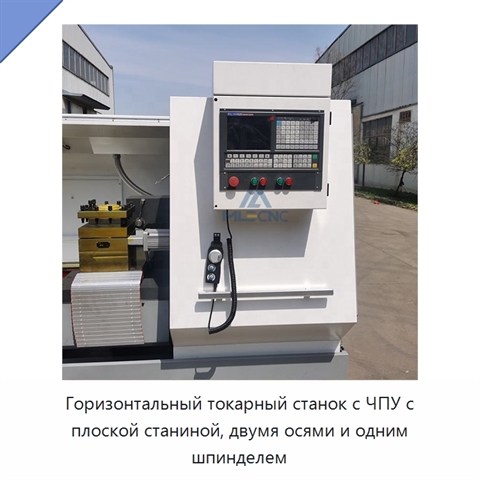

Горизонтальный токарный станок с ЧПУ с плоской станиной, двумя осями и одним шпинделем

Станок выполнен с цельной станиной повышенной стабильности, тумбой повышенной жёсткости, расширенной направляющей плитой и встроенной автоматической системой смазки. Скорость шпинделя изменяется в 3 ступени с бесступенчатой регулировкой внутри ступени. Диаметр обработки над станиной составляет 1600 мм, над поперечным суппортом — 1100 мм; расстояние между центрами доступно в вариантах 1500, 3000 и 5000 мм, ширина направляющих — 600 или 755 мм, максимальная нагрузка — 3/6/8 т. Шпиндель имеет отверстие диаметром 130 мм, метрический конус Ø140 мм и конус MT#6; диапазон частоты вращения — 5–260 об/мин. Предусмотрен ручной четырёхкулачковый патрон диаметром 1250 мм. Резцедержатель NC-типа рассчитан на 4 позиции, размер державки — 40×40 мм. Ход по оси X составляет 700 мм, по оси Z — 1250, 2850 или 4850 мм, а скорость быстрого перемещения по каждой оси — 4000 мм/мин. Пиноль задней бабки имеет диаметр 140 мм, конус MT#6 и ход 300 мм. Мощность двигателя главного шпинделя составляет 22 кВт, двигателя насоса охлаждающей жидкости — 0,125 кВт. Точность позиционирования равна 0,020 мм, повторного позиционирования — 0,010 мм. Габариты по ширине и высоте — 2100×2200 мм, длина — 4500/6500/8500 мм, масса нетто — 13,0 т. В стандартную комплектацию входят ручной трёхкулачковый патрон диаметром 400 мм, 4-позиционный резцедержатель, ручная задняя бабка и полное защитное ограждение. Дополнительно доступны цельный гидравлический патрон, полый гидравлический патрон, гидравлическая задняя бабка, резцедержатель на 6, 8 или 12 позиций, люнет и подвижный люнет, а также четырёхкулачковый патрон.

Наименование производителя

MLDCNC 2 Axis Flat Bed Horizontal CNC Lathe Machine Controller CWK61160 GSK Heavy Duty Single Spindle Metal Lathe 4/6/8/12
