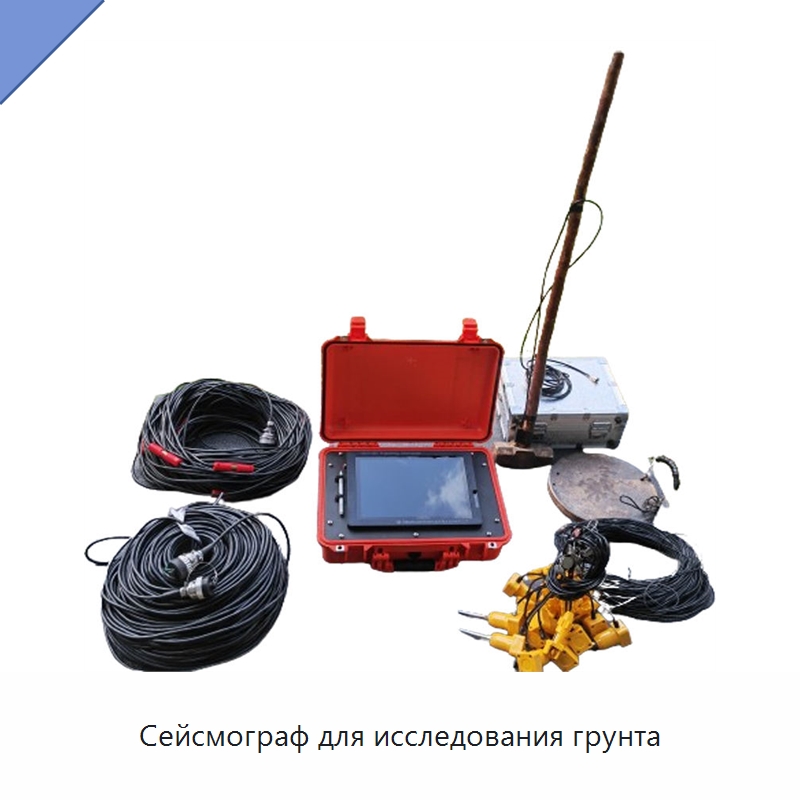

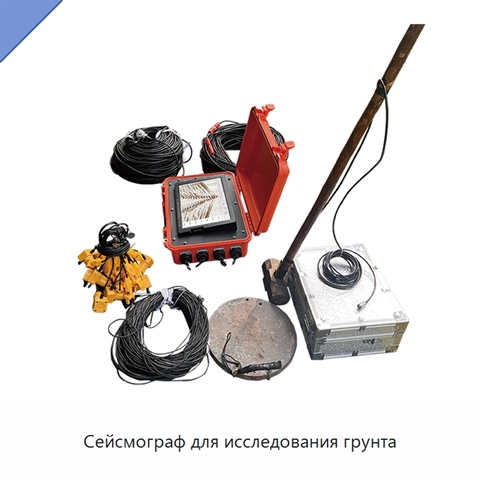

Сейсмограф для исследования грунта

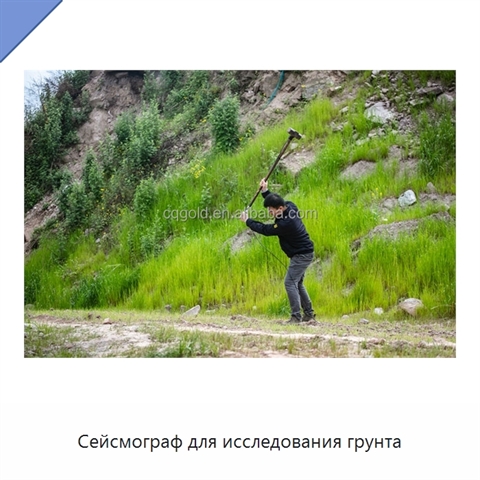

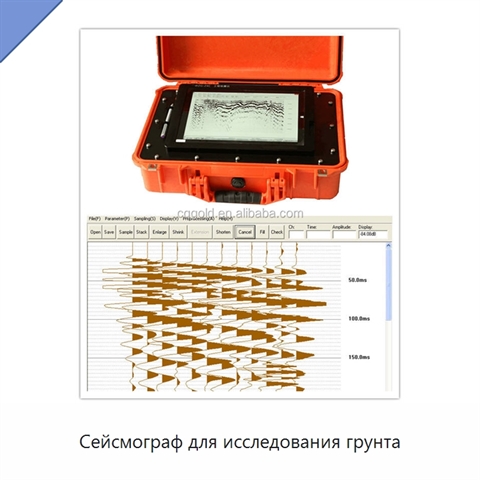

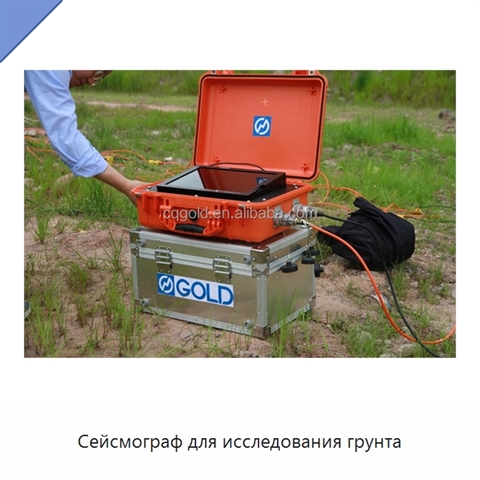

Сейсмограф является геофизическим прибором для визуализации и характеристики подповерхностных условий. Контролируемые источники формируют сейсмические волны для активного обнаружения, регистрации и анализа свойств грунта и горных пород. Поддерживаются анализ поверхностных волн, рефракционные и отражательные методы, позволяющие оценивать толщину слоев, изменения скорости, глубину границ и геологические нарушения. Высокое разрешение сбора и обработки данных обеспечивает детализированное отображение подповерхностных структур. Анализ данных в реальном времени позволяет интерпретировать результаты непосредственно во время обследования. Переносное исполнение рассчитано на полевые работы и быстрое развертывание на различном рельефе. Система оснащена промышленным компьютером. Доступны конфигурации на 6, 12, 24 или 48 каналов и 1024, 2048, 4096, 8192 или 16384 отсчета. Интервалы дискретизации составляют 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс; для микро-сейсмических измерений выбирается интервал от 1 до 200 мс. Применяются АЦП на 24 бита и обработка с суммированием и усилением сигнала на 32 бита. Динамический диапазон равен 144 дБ, полоса пропускания составляет 0,1–4000 Гц, шум во всем диапазоне — 1 мкВ. Согласованность амплитуды составляет ±0,2 %, фазы — ±0,01 мс, задержка — от 0 до 9999 мс. Входной импеданс равен 20 кОм, межканальная переходная помеха составляет не менее 90 дБ. Крутизна среза низких частот задается программной фильтрацией, для высоких частот превышает 72 дБ на октаву, а режекторный фильтр 50 Гц обеспечивает подавление 40 дБ.

Наименование производителя

Multi Analysis Refraction Reflection MASW Active Seismic Detection Seismograph, Ground Investigation High Resolution Seismic Survey System for MASW Refraction Reflection
