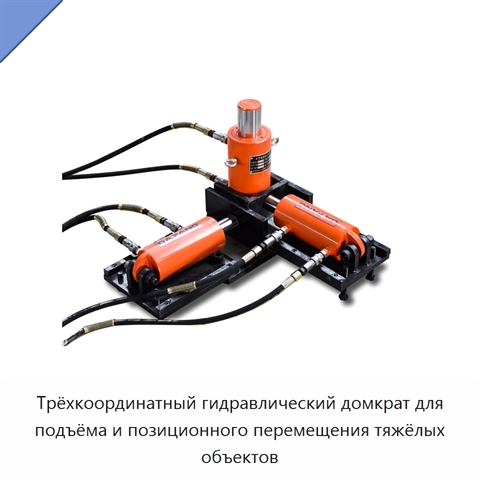

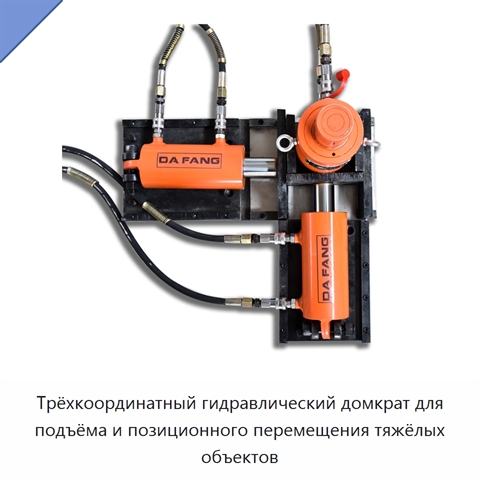

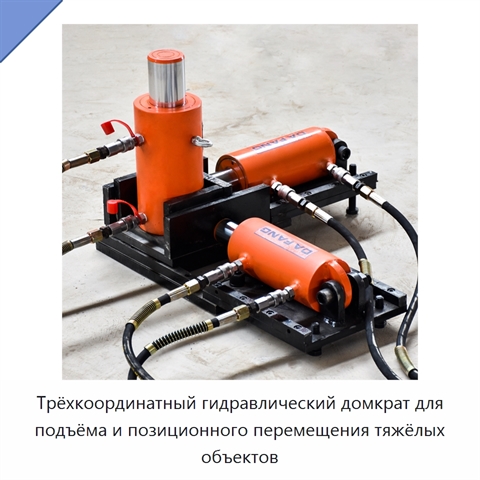

Трёхкоординатный гидравлический домкрат для подъёма и позиционного перемещения тяжёлых объектов

Name: Трёхкоординатный гидравлический домкрат для подъёма и позиционного перемещения тяжёлых объектов
SKU: 121-015

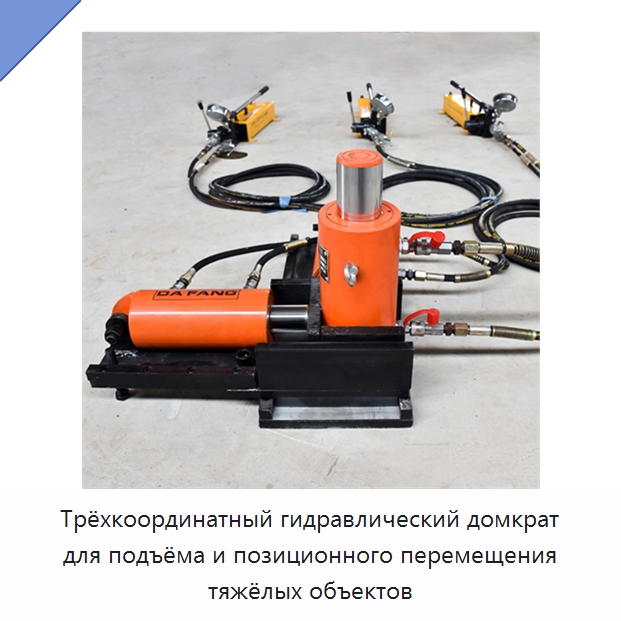

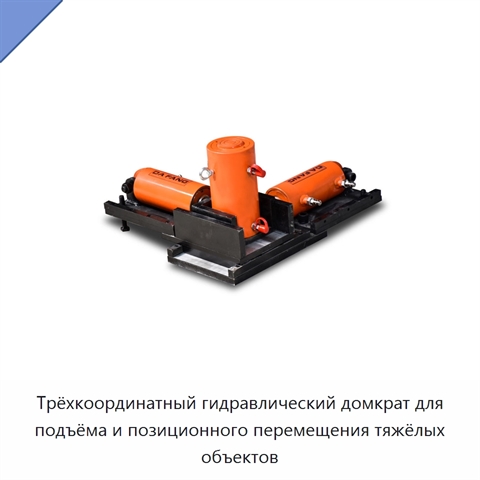

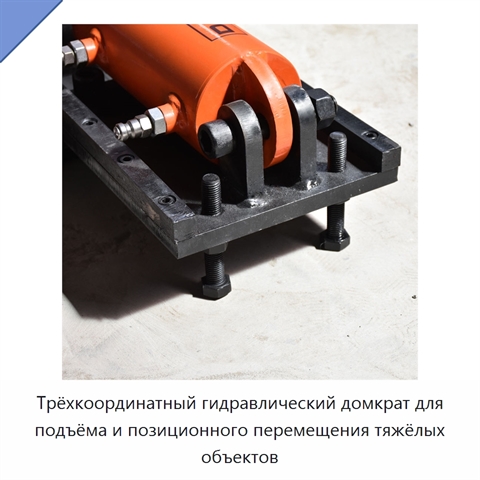

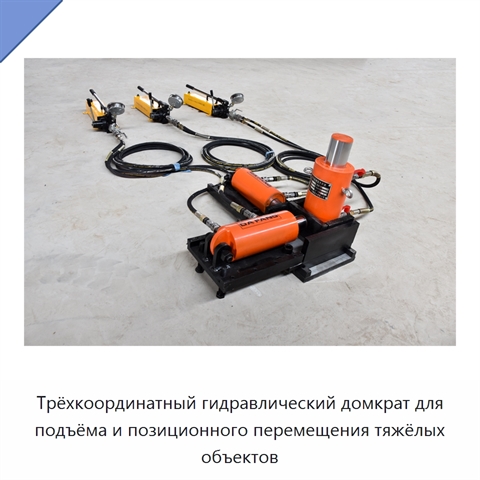

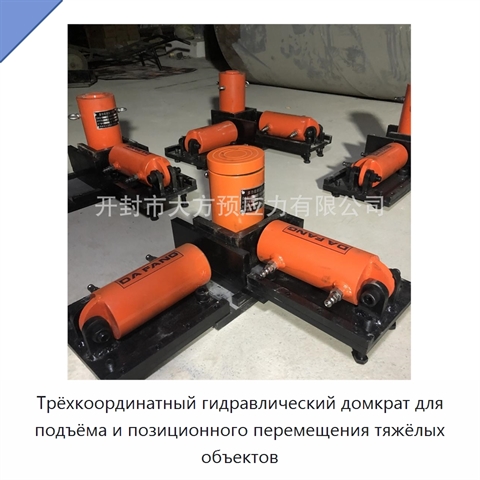

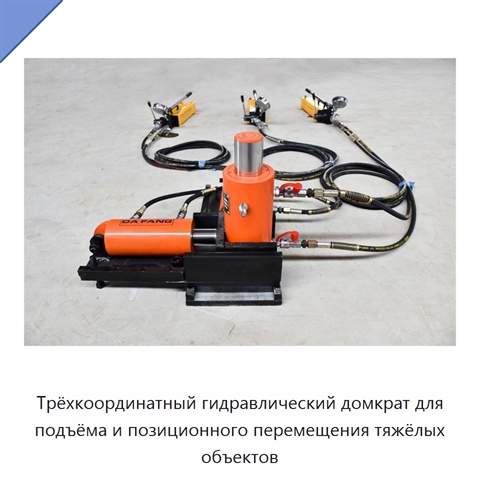

Трёхкоординатный гидравлический домкрат предназначен для подъёма и позиционного перемещения тяжёлых объектов по осям X, Y и Z. Система состоит из основания, двух горизонтальных домкратов для осей X и Y, вертикального домкрата для оси Z, насоса и гидравлических шлангов. Вертикальный домкрат можно эксплуатировать отдельно. Для разных исполнений номинальная грузоподъёмность составляет 50, 100 или 200 т, ход — 100, 160, 200 или 300 мм, диаметр цилиндра — 80, 100 или 150 мм, а установочная высота находится в диапазоне 325–785 мм. Рабочее давление равно 63 МПа. Точность регулировки и позиционирования по трём направлениям составляет 1 мм или выше. Для подключения гидравлического шланга применяется быстроразъёмное соединение. Домкрат изготовлен из углеродистой стали. Многонаправленная компоновка позволяет выполнять вертикальное, поперечное и продольное перемещение балок и других тяжёлых объектов с малым коэффициентом трения и плавным движением. Доступно дистанционное управление системой. Регулируемый диапазон нагрузки составляет 100–6000 т.

Наименование производителя

Multi-Direction Jack Lifting Jack, Multi-Direction Three-Dimensional Jack Hydraulic Jack for Lifting Bridge, Railway Electrical Equipment Vertical Horizontal 50 Ton Hydraulic Jacks Gatos Hidraulicos 100 Ton Hydraulic Cylinders, Post Tension Multi Direction 3D 150ton 100 Ton 500 Ton Prestressing Hydraulic Jack for Lifting Bridge, 50 Ton 3D Hydraulic Lift Jack Hydraulic Jacks Electric Hydraulic Lifting Jack Multi Direction Jack

Задать вопрос Искать на Baidu

Какую задачу решает трёхкоординатный гидравлический домкрат

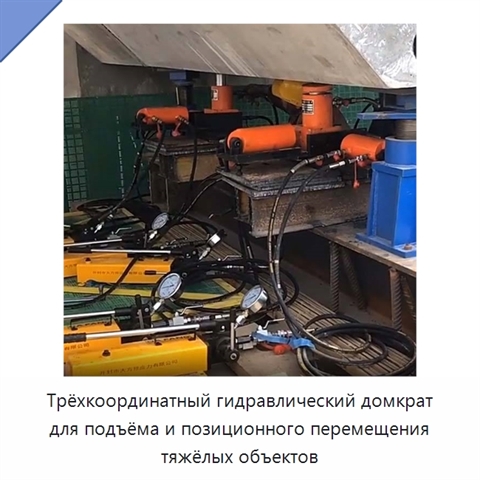

Трёхкоординатный гидравлический домкрат применяют для подъёма и позиционного перемещения мостов, балок и других тяжёлых объектов при монтаже и обслуживании мостовых конструкций, на железных и автомобильных дорогах, при сварке корпусов судов и предварительном напряжении.

Натяжение конструкций

Перемещение грузов

Подъем автомобилей

Сварка металла

Характеристики УВП-51(5Д)

Модель (по базе 91Т)УВП-51(5Д)

Регулируемый диапазон нагрузки100–6000 т

Диаметр цилиндра80 / 100 / 150 мм, 80, 100, 150 мм

Мощность электрической насосной станции0,5 / 0,75 / 1,5 / 2,2 / 3,0 / 4,0 / 5,5 кВт

Соединение гидравлического шлангабыстроразъёмное соединение, быстроразъёмное соединение шланга

Высота установки325–785 мм, 325, 350, 385, 445, 470, 505, 525, 550, 585, 725, 750, 785 мм

Высота подъёма100 / 160 / 200 / 300 мм

Материалуглеродистая сталь

Максимальная высотапо индивидуальным параметрам, 785 мм, 600 мм, 600

Точность позиционирования1 мм или выше, 1 мм

Источник питанияэлектрическая энергия

Варианты насосаручной гидравлический насос или электрогидравлическая насосная станция

Номинальная грузоподъёмность50 / 100 / 200 т

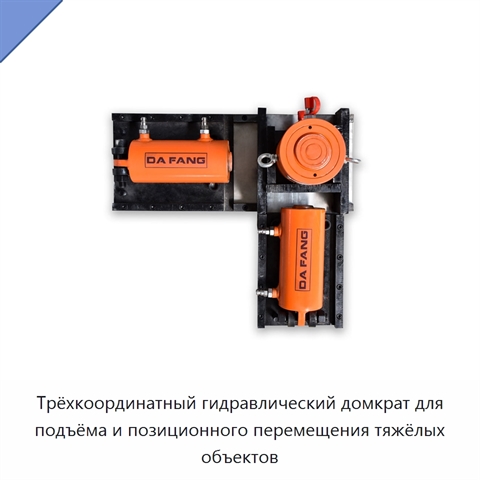

Компоновка системыоснование, два горизонтальных домкрата (оси X, Y), вертикальный домкрат (ось Z), насос и гидравлические шланги

Типгидравлический домкрат

Использование вертикального домкратаможет использоваться отдельно

Рабочее давление63 МПа

Трёхкоординатный гидравлический домкрат - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации УВП-51(5Д) под условия применения (руками первого изготовителя или собственного производства в России).
