Многофункциональная система анализа вибрации и динамической балансировки

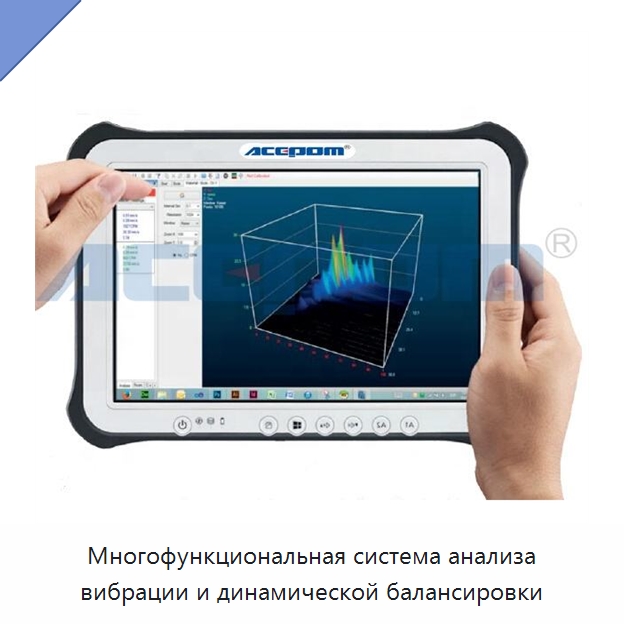

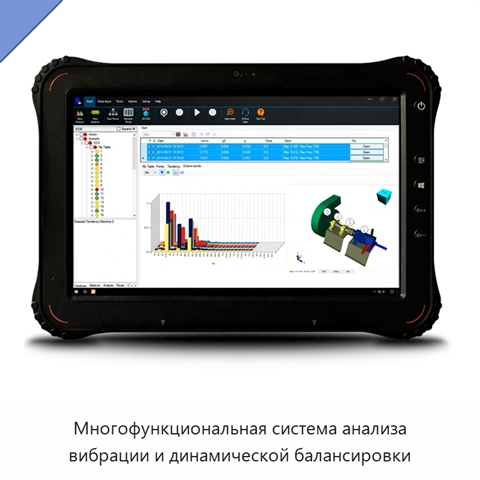

Система оснащена автоматическим отслеживающим фильтром, который определяет частоту вращения в выбранном диапазоне и снижает влияние небольших изменений скорости на точность балансировки. Время записи сигнала составляет до 5 минут. Диапазон скорости балансировки составляет 60-150 000 об/мин, а в другом режиме - 100-120 000 об/мин. Предусмотрены автоматическое последовательное и ручное переключение каналов. Полярные графики отображают положения векторов балансировки и помогают определить места установки корректирующих масс. Расчетные функции включают балансировку в одной и двух плоскостях, последовательную балансировку, расчет остаточного дисбаланса и класса качества, разделение и объединение грузов, определение глубины сверления и размера пластины, расчет пробной массы и изменение радиуса. Система формирует отчеты с таблицей значений каждого запуска, трендом процесса по среднеквадратичным и отфильтрованным значениям, каскадным представлением спектров и временных сигналов для каждой плоскости, полярными графиками и итоговым спектром. Данные каналов могут сохраняться в текстовом формате по столбцам без заголовка с разделителем, задаваемым пользователем. В комплект входят двухканальный интерфейс со световыми индикаторами активной плоскости, степенью защиты IP67, кабелем подключения к USB длиной 1 м, массой 153 г и размерами 79 x 70 x 24 мм, один экранированный моноаксиальный кабель длиной 2 м для оптического датчика и калибратора, два экранированных моноаксиальных кабеля длиной 2 м для акселерометров, два акселерометра, лазерный тахометр, калибратор, установочный диск и руководство пользователя. Акселерометры рассчитаны на пиковую ударную нагрузку 50 г и максимальный удар 5000 г, имеют частотную характеристику 0,32-135 000 Гц при ±3 дБ и 2-10 000 Гц при ±5%, чувствительность 100 мВ/g ±10%, питание 18-30 В / 3-8 мА, защиту от короткого замыкания, рабочую температуру от -10 до +50 °C, степень защиты IP65 и ударостойкость по IEC 60028-27. Каждый акселерометр оснащен 2-контактным разъемом, переходным кабелем к 5-контактному разъему, магнитным основанием и корпусом из нержавеющей стали; масса составляет 50 г. Лазерный тахометр имеет аналоговый выход, диапазон 1-5000 Гц, питание 5 В, ток 20-30 мА, падение напряжения менее 0,4 В, защиту от короткого замыкания, обратного тока и перенапряжения 15 В в течение 1 минуты. Рабочая температура тахометра составляет от -10 до +50 °C, температура хранения -40 до +85 °C, степень защиты IP67, ударостойкость по IEC 60028-27, рабочее расстояние до 15 м, масса 60 г.
