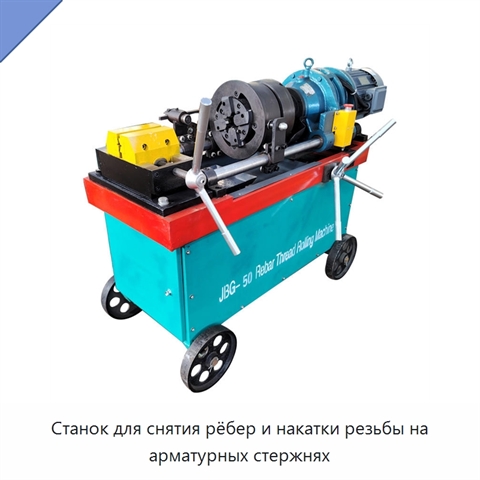

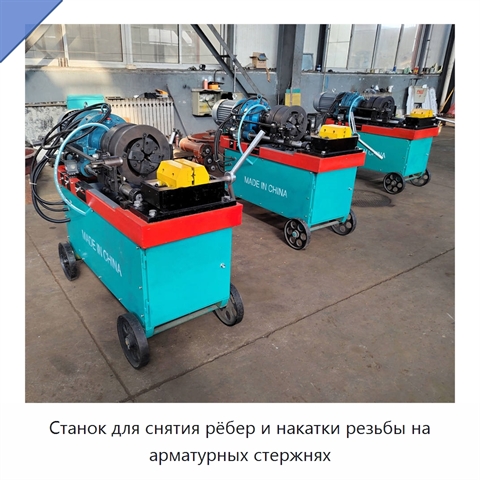

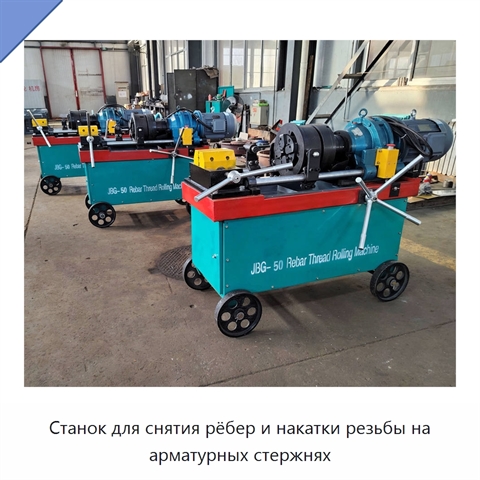

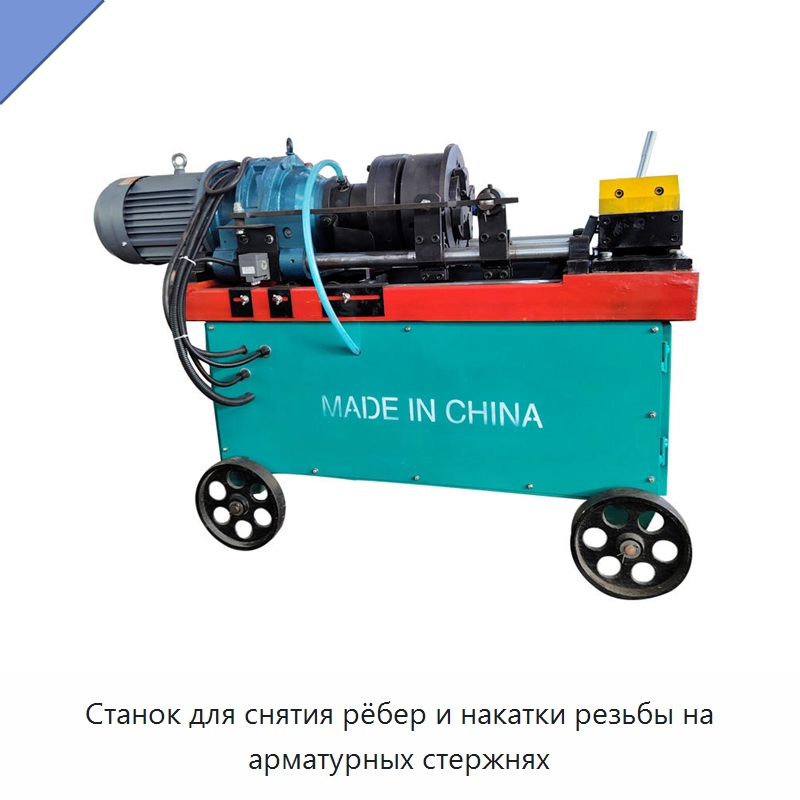

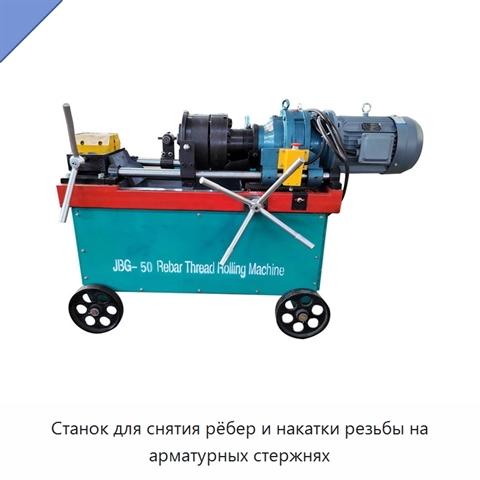

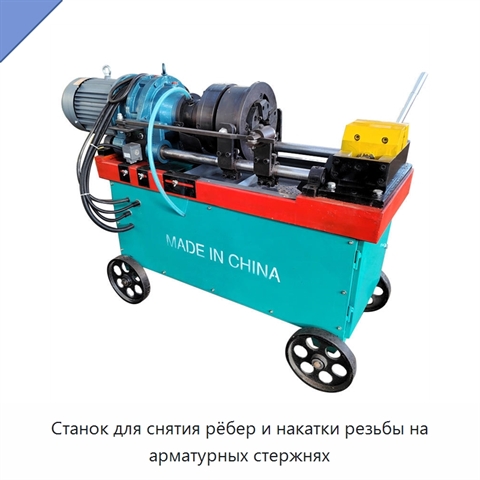

Станок для снятия рёбер и накатки резьбы на арматурных стержнях

Станок выполняет снятие рёбер с арматурного стержня и накатку резьбы за один цикл. В накатной головке применён механизм угла шага, а режущий нож оснащён механизмом автоматического открытия и закрытия. Позиционный диск позволяет регулировать размер обработки в пределах поддерживаемого диапазона диаметров. Получаемый профиль отличается полнотой, очень малой конусностью и высокой точностью размеров. Конструкция станка компактна. Предусмотрены шесть моделей, различающихся прежде всего максимальной длиной обрабатываемого участка. Для них диапазоны диаметров арматуры составляют соответственно 16–40, 16–32, 16–32, 14–40, 14–40 и 12–50 мм; максимальная длина резьбы — 100, 65, 65, 65, 300 и 110 мм; мощность двигателя — 7,5, 4,0, 4,0, 5,5, 5,5 и 5,5 кВт; масса нетто — 450, 310, 375, 450, 450 и 450 кг. В каждой модели используется насос охлаждения мощностью 40 Вт. Двигатель имеет медную обмотку. Для подключения предусмотрены трёхфазные варианты 380 В при 50 Гц и 220 В при 60 Гц. Расходными элементами служат режущий нож и ролик. Для стержней диаметром 12–22 мм применяются ролики с шагом p = 2 или 2,5 мм, для диаметра 25–32 мм — p = 2,5 или 3,0 мм, а для диаметра 36–40 мм — p = 3 или 3,5 мм. Угол резьбового профиля можно выбрать из значений 60°, 75° и 55°.
