Артикул: 187-191
Модель: МБАН-69-4Ж
Секция: Дополнительная

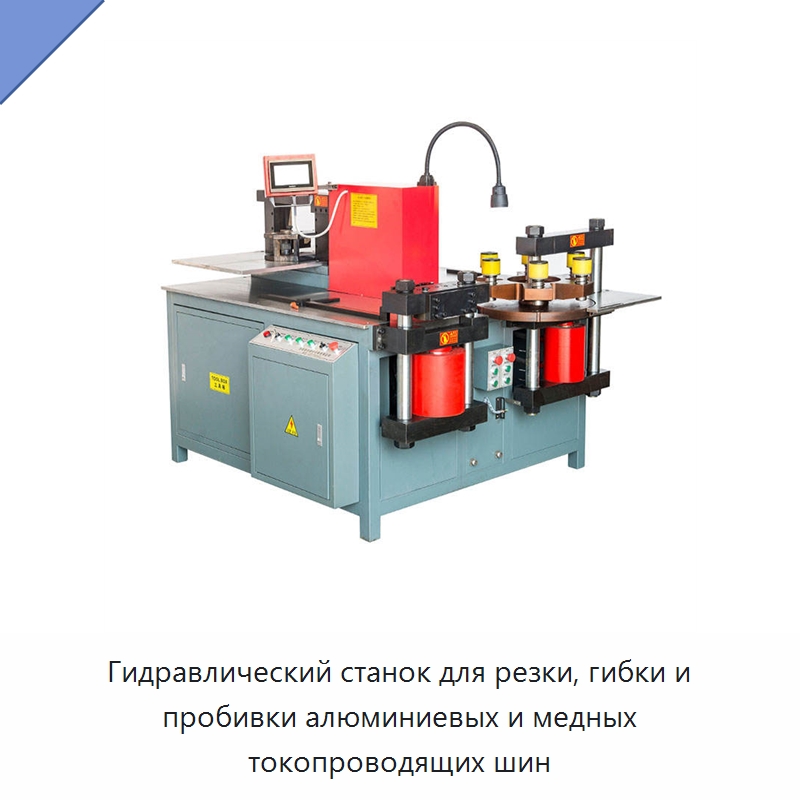

Гидравлический станок для резки, гибки и пробивки алюминиевых и медных токопроводящих шин

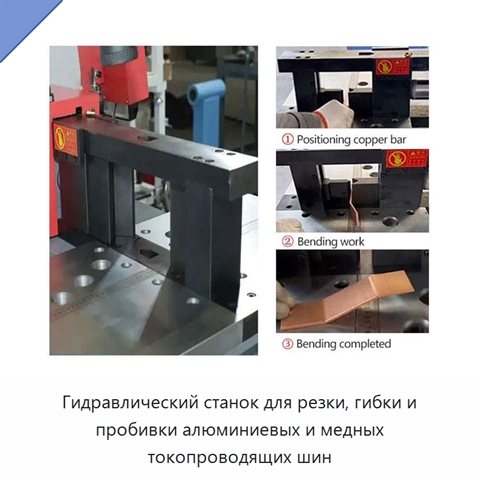

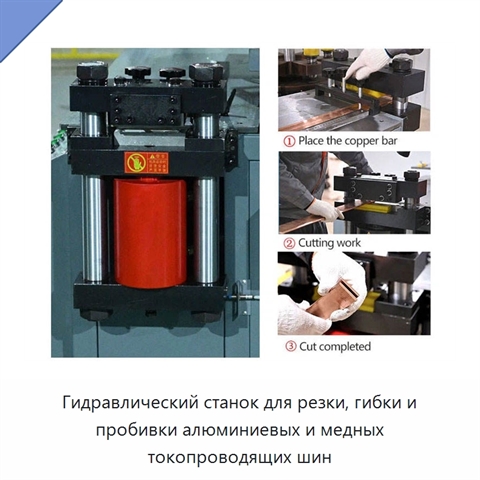

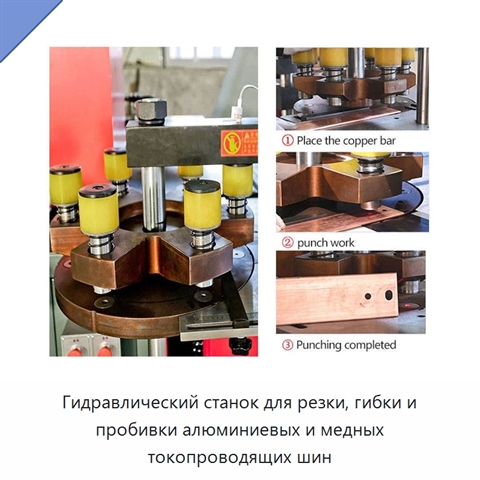

Гидравлический станок предназначен для обработки алюминиевых и медных токопроводящих шин. Он объединяет узлы резки, пробивки и гибки; все три узла могут работать одновременно. Для выполнения конкретной операции выбирается соответствующий узел. Станок выполняет резку, пробивку круглых, продолговатых, квадратных и фасонных отверстий, гибку со складыванием, вертикальную гибку, тиснение, выравнивание и скручивание. Управление построено на ПЛК с 30 точками ввода-вывода. Одноосевая система управляет углом гибки; угол задаётся числовым управлением, предусмотрена функция сохранения в памяти. ПЛК регулирует время хода вниз при резке и пробивке и обеспечивает автоматическое отключение. Режущий узел имеет двухножевую конструкцию и формирует ровную кромку без заусенцев. Пробивной узел оснащён револьверным шестиматричным поворотным колесом из высокопрочного чугуна. Плита колеса выполнена цельной, а посадочные отверстия под матрицы обработаны на обрабатывающем центре с ЧПУ. Зазор между матрицами и поворотной плитой составляет 0,00–0,05 мм. Такая конструкция повышает соосность матриц, продлевает срок их эксплуатации, сокращает необходимость частой замены и повышает эффективность работы.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический станок для обработки токопроводящих шин

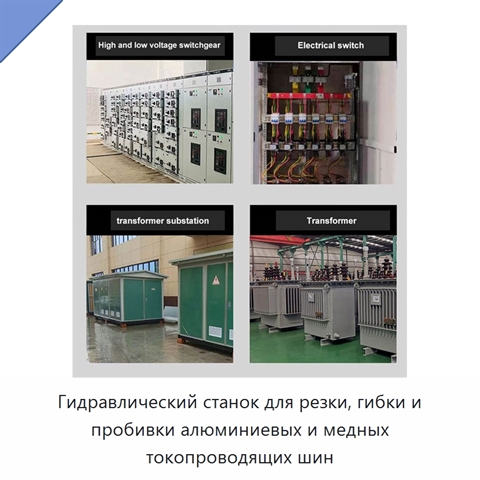

Гидравлический станок применяется для обработки алюминиевых и медных токопроводящих шин, используемых в электроэнергетике, высоко- и низковольтной электроаппаратуре и шинопроводах.
Характеристики МБАН-69-4Ж
Модель (по базе 91Т)МБАН-69-4Ж
Наличие ЧПУобычное исполнение
Функциярезка, гибка, пробивка
Максимальная толщина (мм)15 мм
Максимальная ширина (мм)160 мм
Напряжение380 В
Гидравлический станок для обработки токопроводящих шин - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому технические характеристики, типоразмеры и комплектация МБАН-69-4Ж могут быть скорректированы по запросу под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому технические характеристики, типоразмеры и комплектация МБАН-69-4Ж могут быть скорректированы по запросу под условия применения (руками первого изготовителя или собственного производства в России).
