Артикул: 208-848
Модель: ТРИ-45(4В)
Секция: Дополнительная

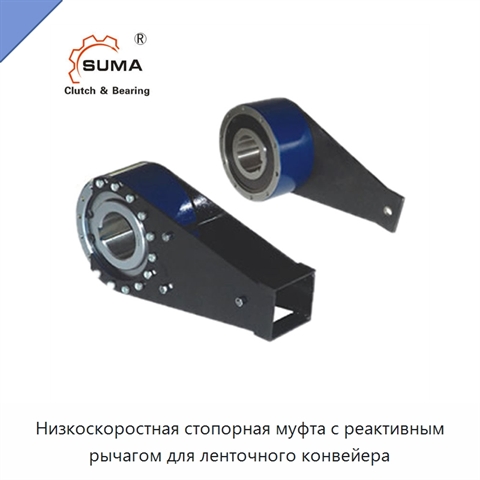

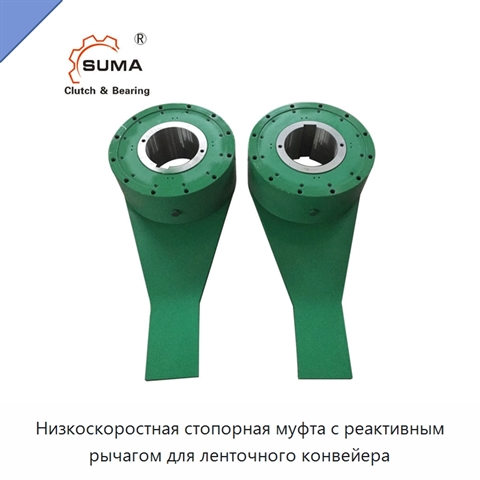

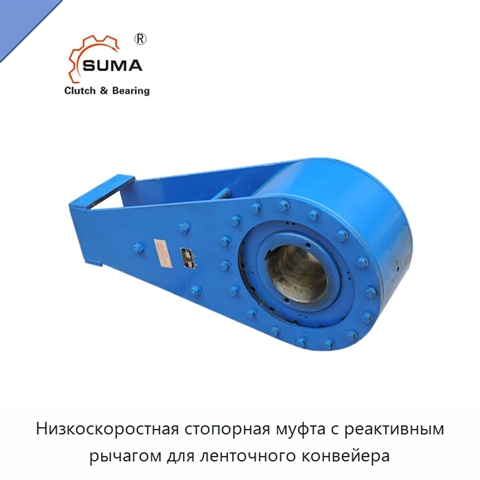

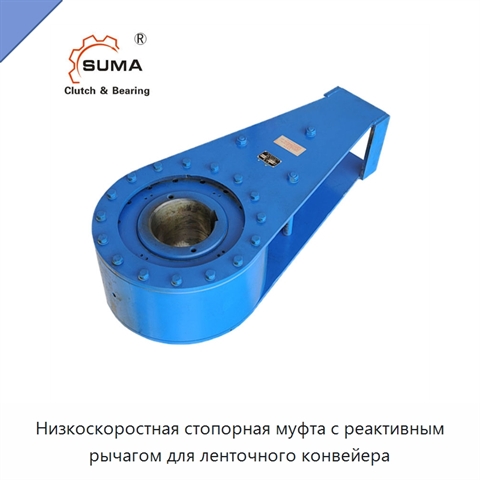

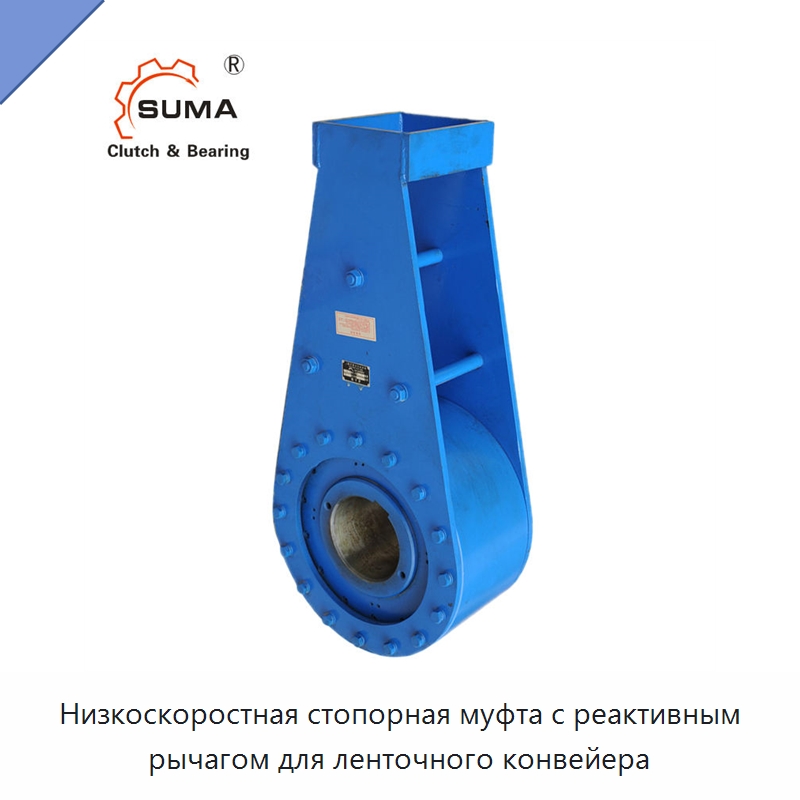

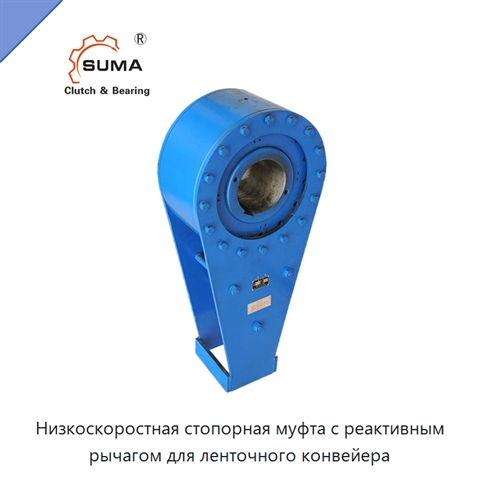

Низкоскоростная стопорная муфта с реактивным рычагом для ленточного конвейера
Низкоскоростная стопорная муфта имеет компактную конструкцию и небольшую массу. Для правильной установки направление стрелки на внутреннем кольце должно совпадать с направлением движения конвейерной ленты, а вал — иметь рекомендуемый допуск h7 или h8. Реактивный рычаг крепится болтом класса 11 т или выше; его поверхность выравнивается по боковой поверхности наружного кольца и очищается от пыли. Монтаж на вал выполняется с передачей усилия только на наружное кольцо и фиксацией призматической шпонкой. Применение клиновой шпонки, удары молотком по кольцам или пылезащитному колпачку и передача нагрузки на пылезащитную торцевую пластину не допускаются. При вращении вала конец реактивного рычага перемещается, поэтому его ход ограничивается только в направлении вращения с сохранением свободного пространства. Полная жёсткая фиксация конца рычага может деформировать внутреннюю часть муфты и повредить её элементы. Крупное исполнение с пластичной смазкой поставляется смазанным и не требует дополнительного обслуживания; одно из двух масляных отверстий располагается снизу для удаления смазки и очистки. В исполнении с масляной смазкой масло заменяется каждые два года.
Задать вопрос Искать на Baidu
Какую задачу решает низкоскоростная стопорная муфта
Низкоскоростная стопорная муфта применяется для предотвращения обратного хода ленточного конвейера или насоса при работе на малой скорости.
Характеристики ТРИ-45(4В)
Модель (по базе 91Т)ТРИ-45(4В)
Диаметр цилиндра60–80
Материалсталь
Максимальный крутящий момент2 000 Н·м
Низкоскоростная стопорная муфта - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ТРИ-45(4В) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ТРИ-45(4В) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Дата последней проверки актуальности информации: 26.08.26
Производитель и технические характеристики подтверждены.
Люди, которые искали Низкоскоростная стопорная муфта, также смотрели:
Сваебойная установка с контролем уровня шума для строительства солнечных фотоэлектрических объектов
Модель: ИГУ-24(7Р)
Сваебойная установка предназначена для забивки свай при строительстве солнечных фотоэлектрических объектов в туристических и живописных зонах. Конструкция предусматривает контроль уровня шума. Скорость забивки составляет 180 об/мин, масса установки — 5000 кг.
+5 фотоУсиленный ковш для экскаватора для работы с горной породой
Модель: ЯЛХ-41(5Б)
Усиленный ковш для экскаватора предназначен для работы с горной породой в шахте. Изделие совместимо с экскаваторами массой 1,2 т, 20 т, 70 т, 1 т и 4 т.

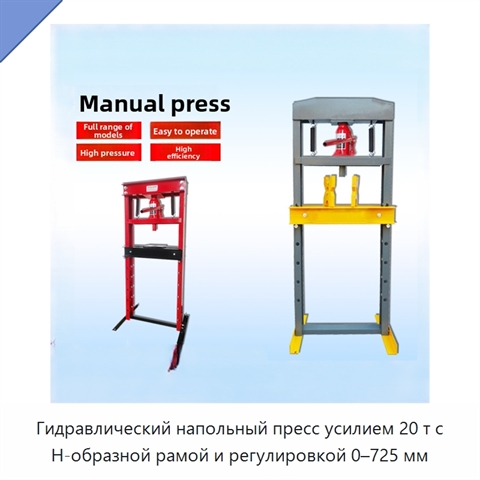

+5 фотоГидравлический напольный пресс усилием 20 т с Н-образной рамой и регулировкой 0–725 мм
Модель: ЭКТ-72(4И)
Гидравлический напольный пресс представляет собой инструмент с Н-образной рамой и усилием 20 т. Тяжёлое исполнение рассчитано на долговечность и надёжность при высокой нагрузке. Регулируемая конструкция имеет рабочий диапазон от 0 до 725 мм, поэтому рабочее положение можно изменять в пределах этого

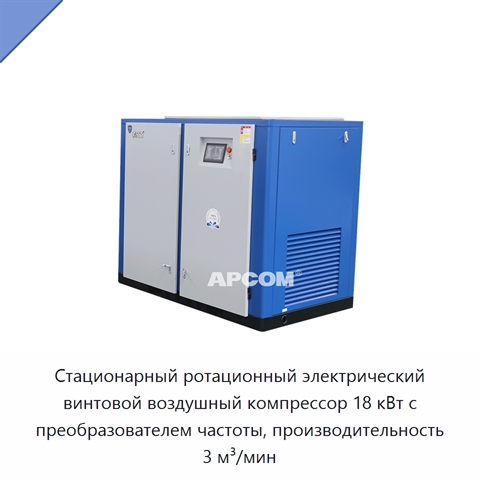

+3 фотоСтационарный ротационный электрический винтовой воздушный компрессор 18 кВт с преобразователем частоты, производительность 3 м³/мин
