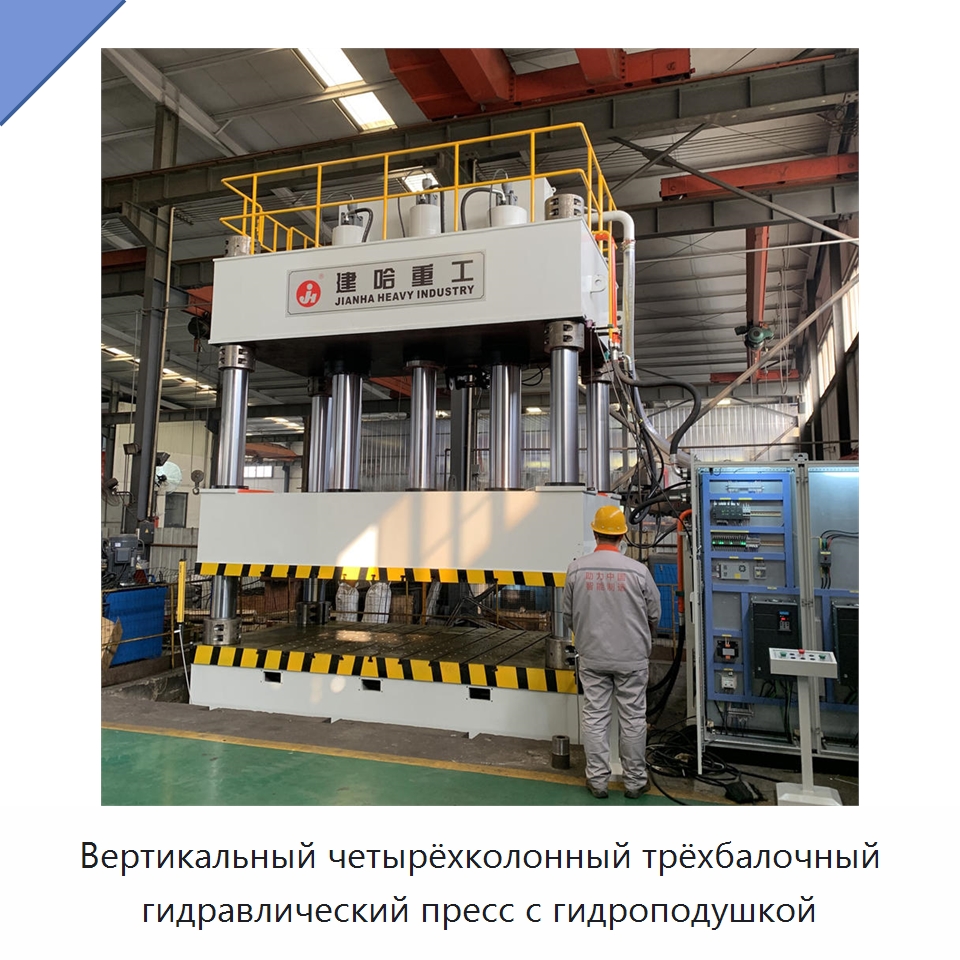

Вертикальный четырёхколонный трёхбалочный гидравлический пресс с гидроподушкой

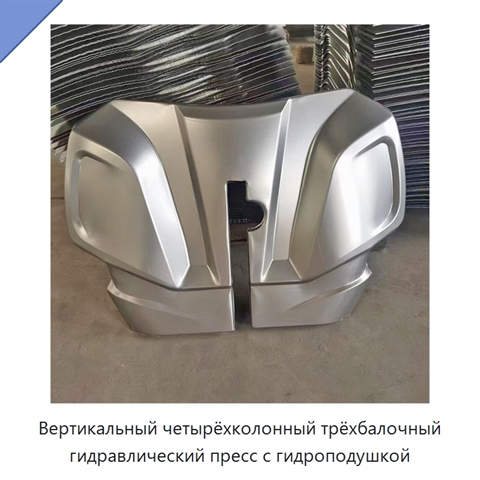

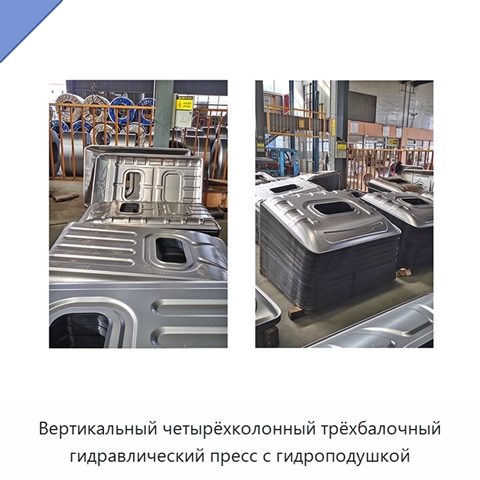

Вертикальный гидравлический пресс выполнен по четырёхколонной трёхбалочной схеме и оснащён гидроподушкой. Она представляет собой многостержневое выталкивающее устройство, предотвращающее образование складок в процессе вытяжки. Такая конструкция рассчитана на прессование и вытяжку пластичных материалов, расширяет применимость пресс-форм и позволяет снизить затраты на их конструктивное исполнение. Предусмотрены три исполнения с номинальным усилием 4000, 6300 и 8000 кН. Для каждого из них давление гидросистемы составляет 25 МПа, максимальное раскрытие ползуна — 1900 мм, а эффективный ход — 1450 мм. Размеры стола слева направо равны соответственно 2000, 3200 и 3200 мм, спереди назад — 1600, 2200 и 2200 мм. В исполнении на 4000 кН скорость быстрого хода составляет 200 мм/с; в исполнениях на 6300 и 8000 кН она регулируется с человеко-машинного интерфейса в диапазоне 100–300 мм/с. Скорость подачи для трёх исполнений настраивается соответственно в пределах 5–24, 4–20 и 3–18 мм/с, обратного хода — 40–200, 50–260 и 50–230 мм/с. Ход выталкивания гидроподушки равен 550, 450 и 500 мм, диапазоны скорости выталкивания — 15–75, 15–60 и 15–60 мм/с. Мощность сервомоторов составляет соответственно 2 × 30, 2 × 48 и 124 кВт. Колонны изготовлены из стали марки 45# и покрыты твёрдым хромом. Направляющие втулки выполнены из износостойкого материала, а централизованная система смазки маловязким маслом уменьшает сопротивление трению и защищает поверхности колонн от царапин и задиров. Двухходовой вставной клапан регулирует направление потока и давление гидравлического масла, сокращая количество точек возможной утечки и поддерживая стабильное давление. Датчик перемещения измеряет и отображает расстояние. Гидролинии изготовлены из резиновых маслопроводов высокого давления, обладающих повышенной долговечностью и коррозионной стойкостью по сравнению со стальными трубами. Внутренняя стенка цилиндра обработана роликовым инструментом для повышения твёрдости, чистоты поверхности и срока службы цилиндра.
