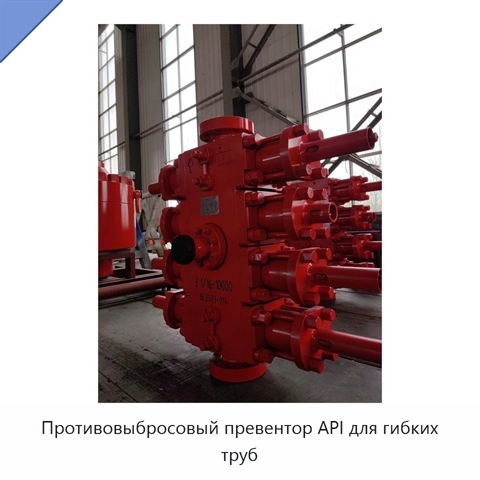

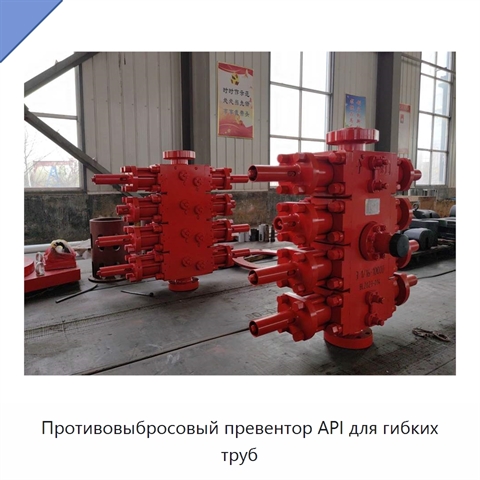

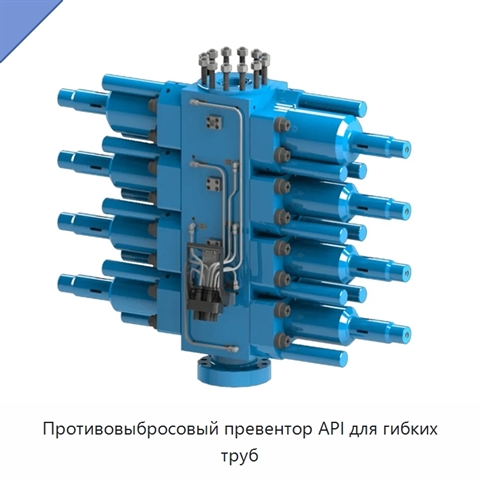

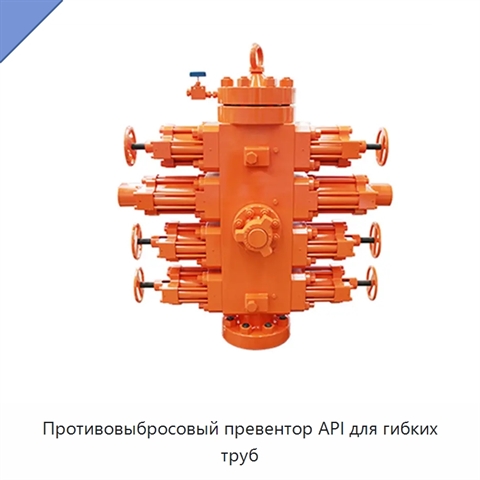

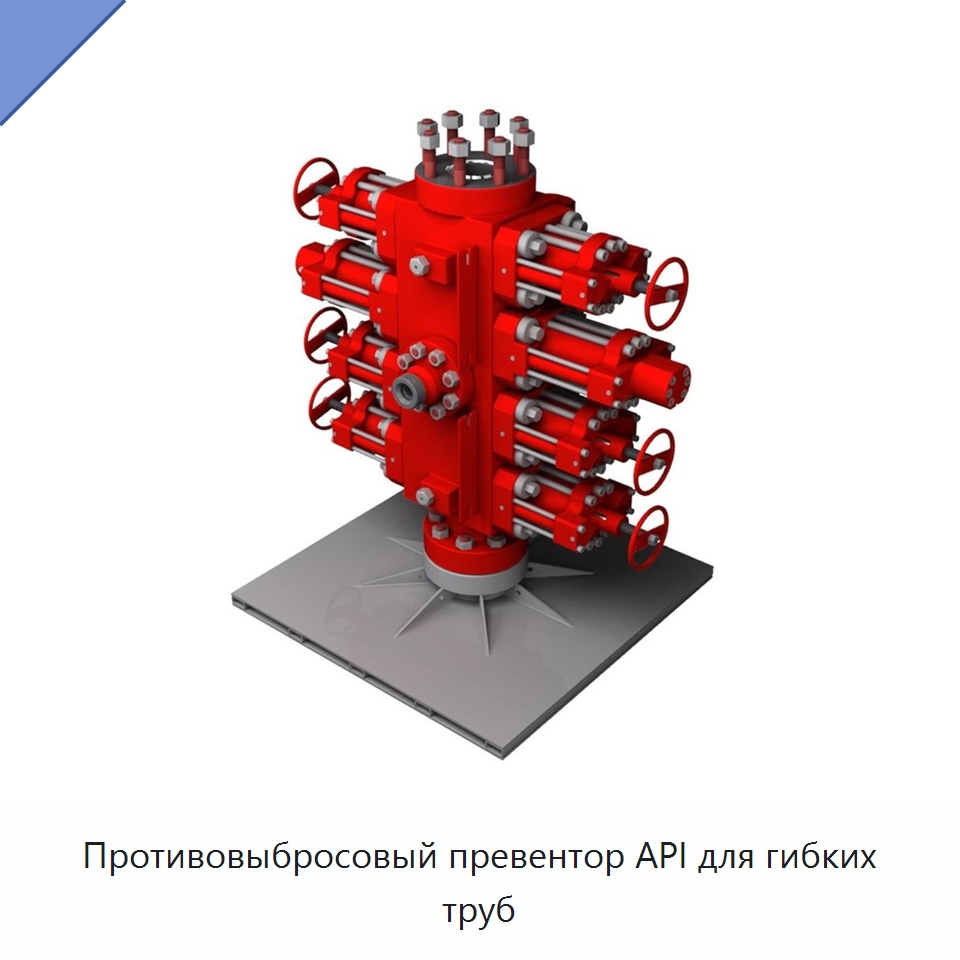

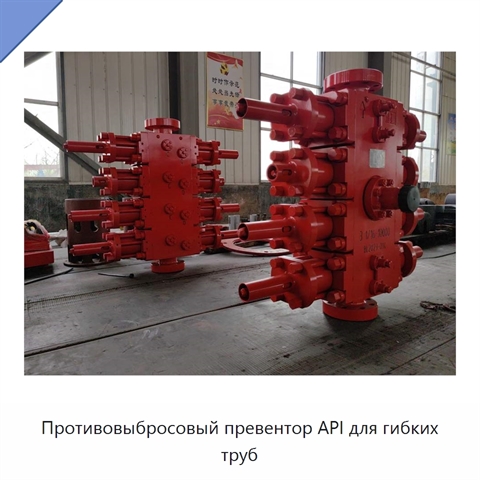

Противовыбросовый превентор API для гибких труб

Противовыбросовый превентор для гибких труб имеет кольцевую конструкцию со сферическим резиновым сердечником или коническим сердечником. Верхнее и нижнее соединения выполняются во фланцевом или резьбовом исполнении. Гидравлическое давление составляет 8,4–10,5 МПа, гидравлическое подключение — NPT1, рабочий диапазон температур — от -29 до 121 °C. Рабочая среда включает нефть, природный газ с H2S и буровой раствор. Плашечное исполнение оснащается гидравлическим или ручным механизмом блокировки и вторичным уплотнением. Предусмотрены плоская боковая дверь и плоская дверная конструкция с гидравлическим управлением; боковая дверь соединена с корпусом тремя шарнирами. В исполнении типа C клапан открывается и закрывается последовательно с помощью нажимной штанги. В исполнении типа D направляющая рама позволяет извлекать плашку по направляющей и заменять ее при открытой боковой двери. Предусмотрены индикатор поршня, скрытый масляный канал и эллиптическая полость плашки. Доступны трубные плашки серийного типоразмера, редукционные и режущие плашки. Объем масла для открытия одного комплекта плашек составляет 5,1 л, для закрытия — 5,2 л. Грузоподъемность подвесных плашек — 20 т. Габаритные размеры составляют 2458 × 402 × 1476 мм, приблизительная масса — 2731 кг.

Наименование производителя

Oil Field API Coiled Tubing Blowout Preventer, Oil Field API Coiled Tubing BOP /Blowout Preventer, API 5 1/8 Inch 15000 psi Coiled Tubing BOP Blowout Preventer
