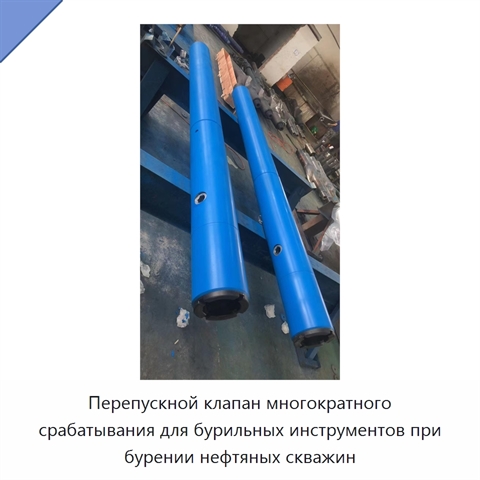

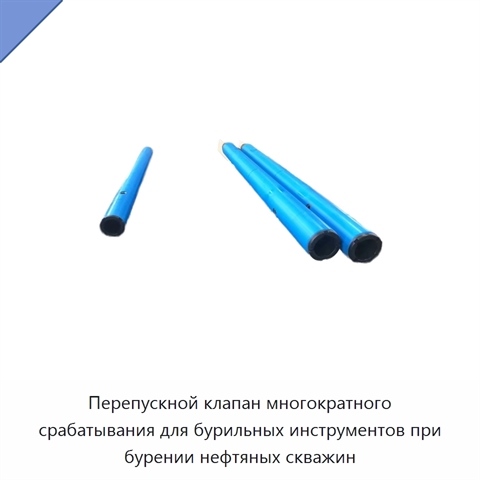

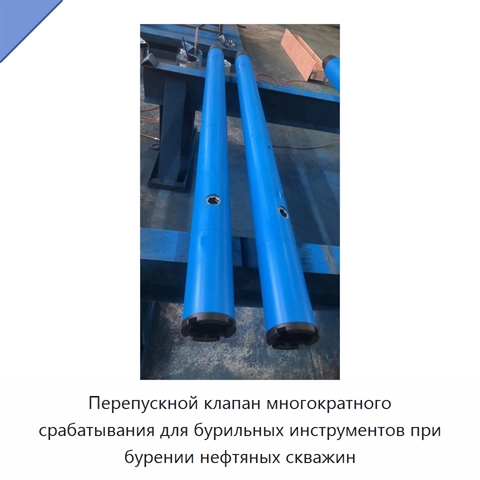

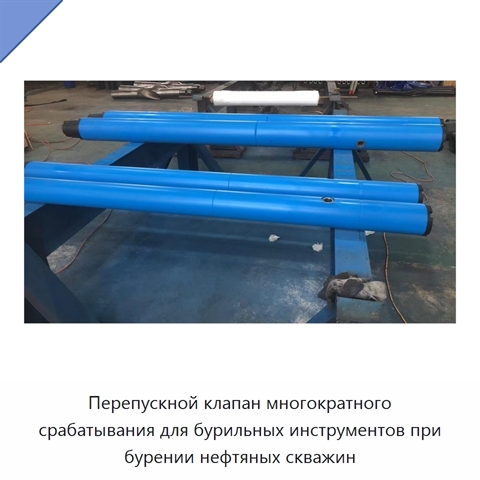

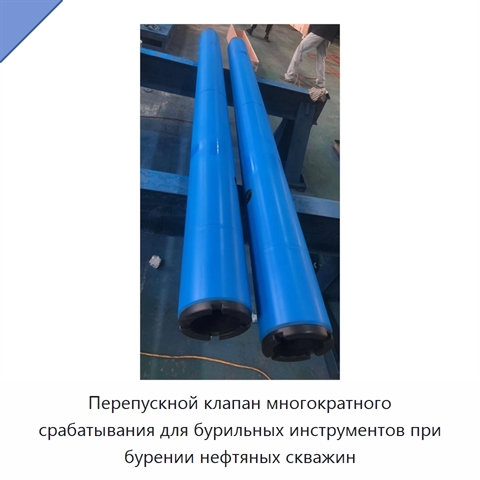

Перепускной клапан многократного срабатывания для бурильных инструментов при бурении нефтяных скважин

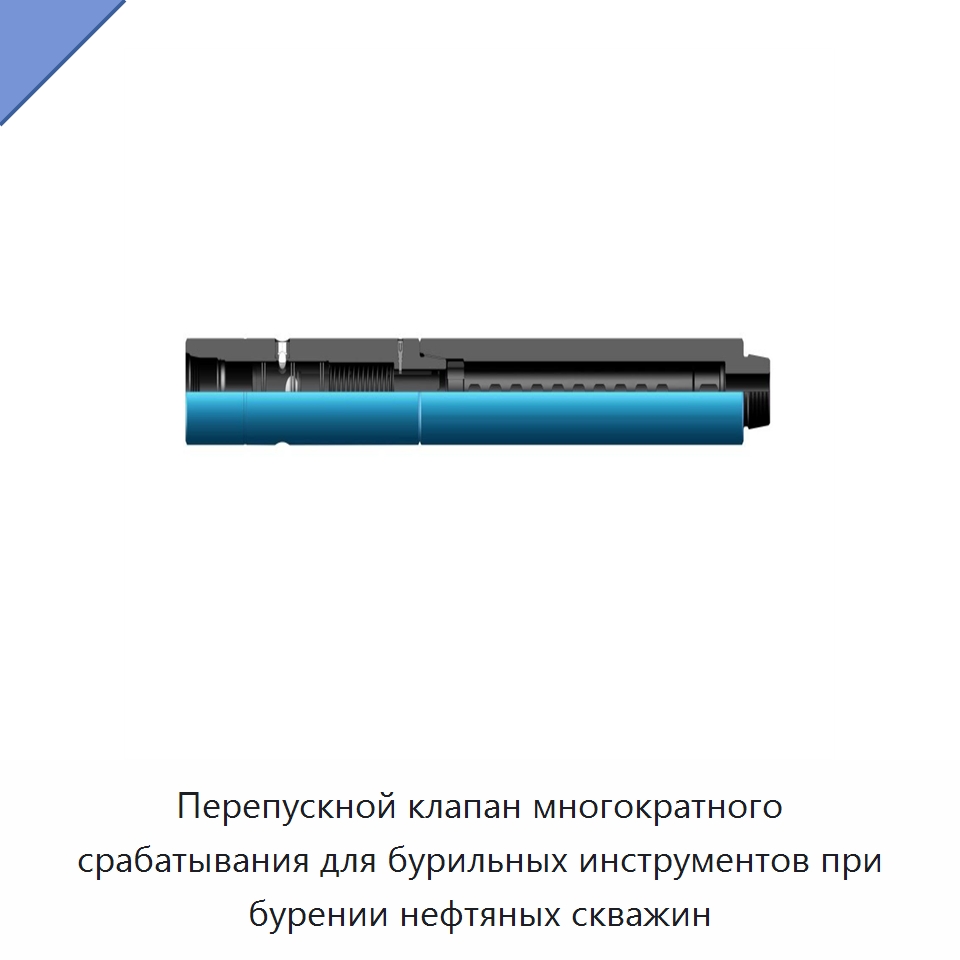

Перепускной клапан имеет выпускное отверстие, которое открывается после срезания штифта. Перед бурением в газоносном пласте клапан размещают рядом с долотом или на нём. Для срабатывания ведущую трубу отсоединяют и сбрасывают стальной либо нейлоновый шар, переносимый инструментом. Затем ведущую трубу снова соединяют и циркуляцией, создаваемой насосом, вводят шар в фиксатор. Когда поток жидкости перекрыт, штифт срезается повышением давления насоса на 0,5–1,5 МПа относительно исходного давления. После срезания штифта уплотнительная втулка перемещается вниз и открывает выпускное отверстие, вследствие чего давление насоса снижается. Клапан поддерживает перекачивание коррозионных жидкостей и промывку скважин с большим расходом жидкости в направленных, горизонтальных и сильно наклонных скважинах. Его также применяют при закачке закупоривающих материалов с высокой концентрацией и крупными частицами без подъёма инструмента.
