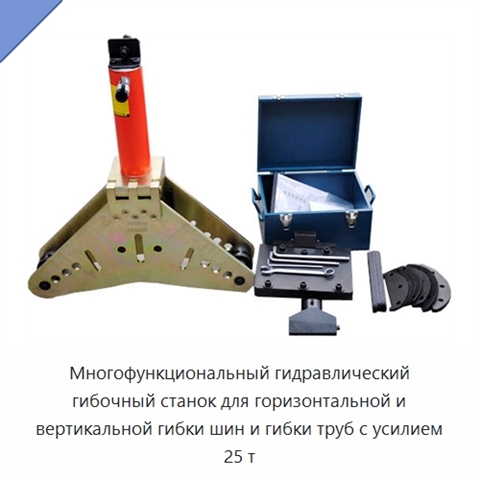

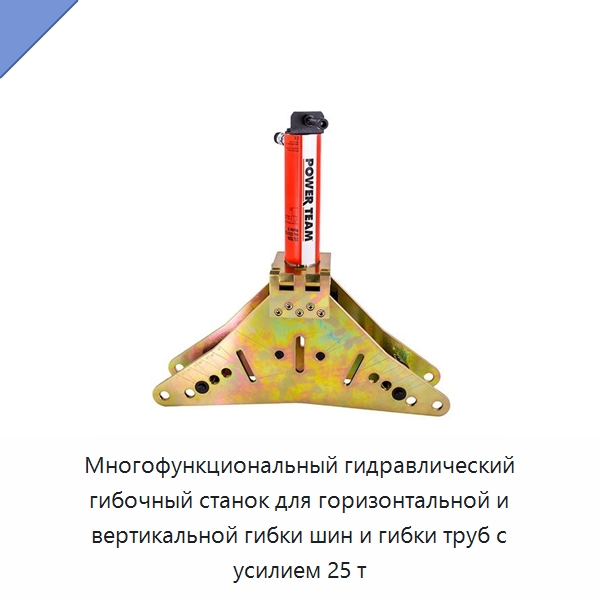

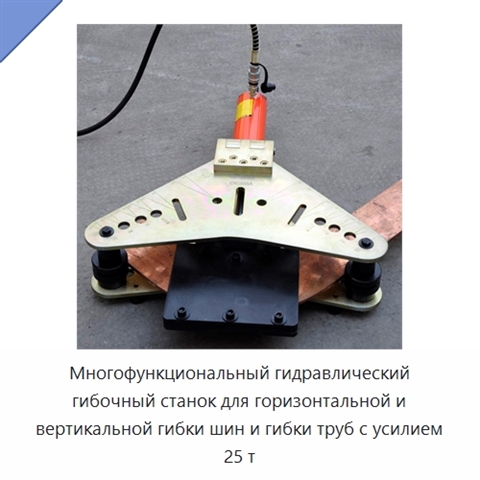

Многофункциональный гидравлический гибочный станок для горизонтальной и вертикальной гибки шин и гибки труб с усилием 25 т

Многофункциональный гидравлический гибочный станок выполняет три операции: горизонтальную гибку шин, вертикальную гибку шин и гибку труб. Выходное усилие составляет 25 т, номинальное давление — 700 бар. Для медных и алюминиевых шин максимальная способность при горизонтальной гибке равна 125 × 16 мм, при вертикальной — 125 × 12 мм. Трубогибочная способность достигает 3″. Масса станка составляет 53,5 кг. На станке выгравирована угловая разметка для точного задания угла гибки, а фиксатор удерживает его в горизонтальном положении во время работы. Рабочий цилиндр приводится в действие электрогидравлическим насосом одностороннего действия. Стандартная оснастка состоит из двойного изогнутого накидного ключа 19″, одного набора шестигранных ключей 5, 8 и 10 мм, одной матрицы для горизонтальной гибки и одного основания матрицы для вертикальной гибки. В комплект также входят восемь наборов матриц для вертикальной гибки размеров 40–80 × 4, 40–80 × 5, 40–80 × 6, 40–80 × 8, 40–80 × 10, 100 × 10, 100–125 × 10 и 120–125 × 12; шесть опорных блоков (4, 5, 6, 8, 10 и 12); винт для подсоединения масляного цилиндра; семь наборов гибочных матриц (½, ¾, 1, 1½, 2, 2½ и 3); два набора упорных матриц и один центральный гибочный винт. Дополнительная оснастка включает треногу для горизонтальной гибки и гибочную матрицу 1¼. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание РЖЯ-21(4Ю) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.

Наименование производителя

OK-205A Multifunction Hydraulic Busbar Horizontal Vertical Bending Machine, OK-2510-PC New Hydraulic Pipe Bender with Max. Bending Force 25T
