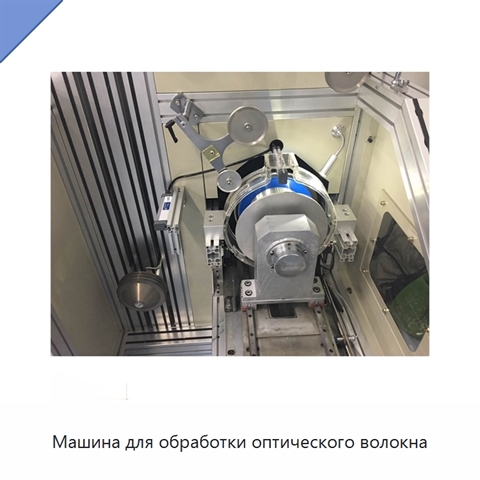

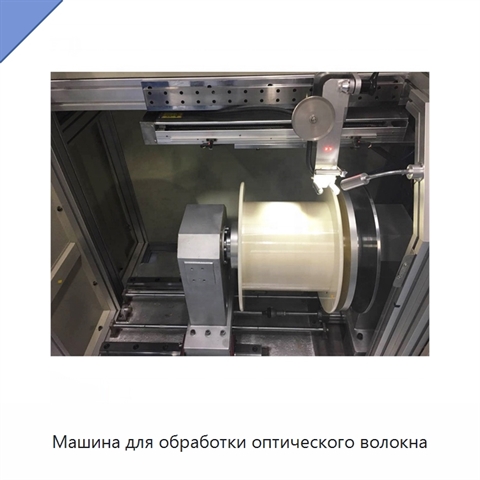

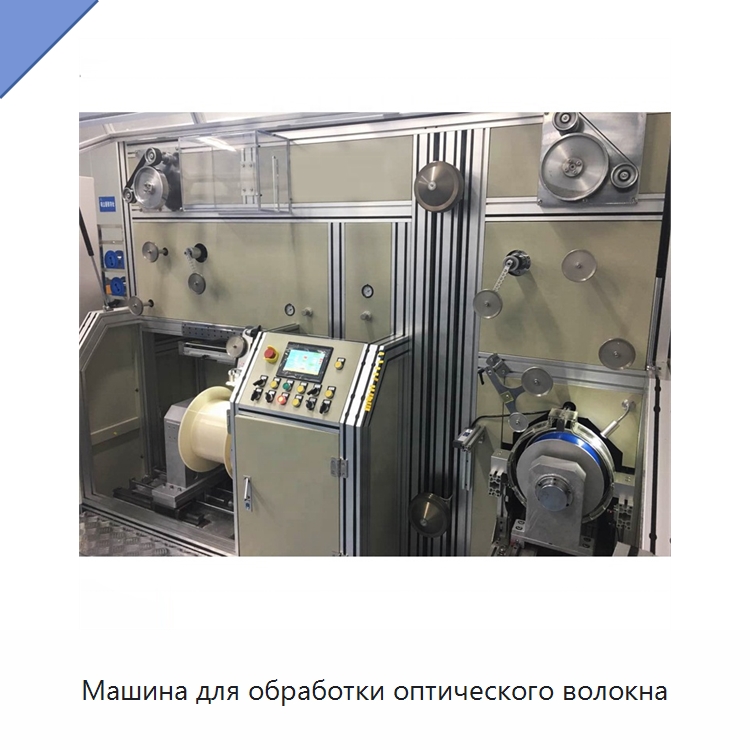

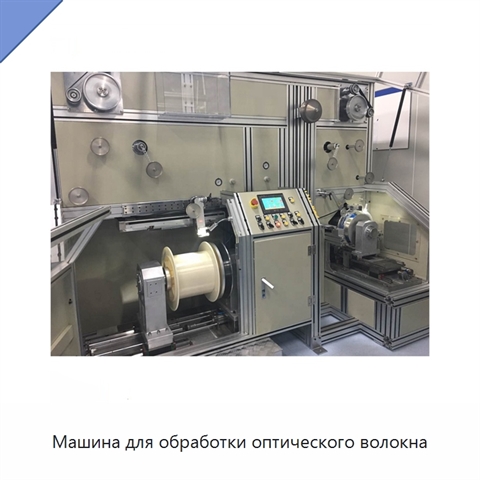

Машина для обработки оптического волокна

Установка рассчитана на одно оптическое волокно и оснащена моторизованным узлом размотки, системой контроля натяжения, узлом намотки с поперечной укладкой и электрической системой управления. Волокно переводится с большого барабана на малую катушку готового изделия с выполнением резки; для волокна с малой катушки предусмотрена перемотка. Испытательный режим предусматривает значение 0,69 ГПа при деформации 1 %. Конструктивная скорость составляет 2200 м/мин, рабочая скорость — не менее 1800 м/мин, скорость перемотки — не менее 1800 м/мин. Натяжение при размотке и намотке регулируется в диапазоне 30–100 г, а испытательное натяжение — в диапазоне 0–20. Шаг поперечной укладки настраивается от 0,1 до 1,5 мм. Добавочные потери оптического волокна после испытания не превышают 0,02 дБ/км. Для размотки используются катушки: максимальный размер 490×312×47,4×465 (500 км), а также 400×200×50,4×270, 236×160×25,4×108 и 236×160×25,4×225; для намотки — 236×160×25,4×108 и 236×160×25,4×225.
