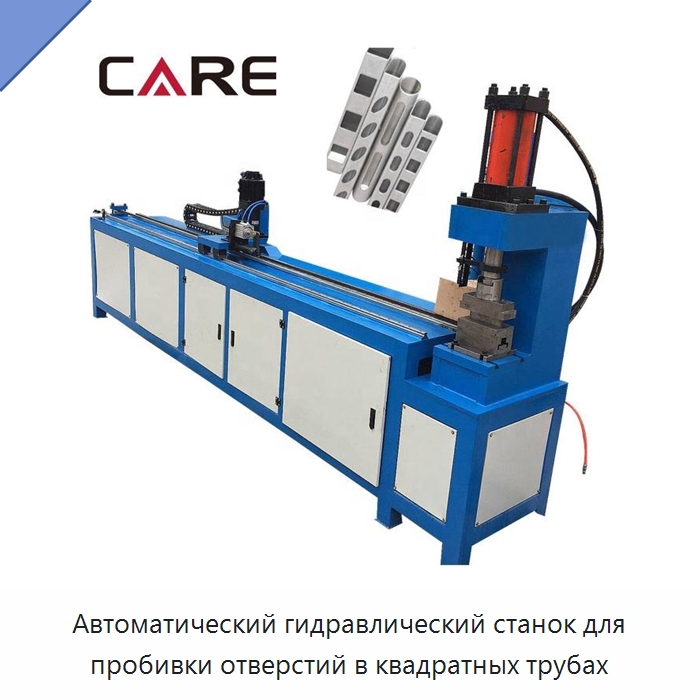

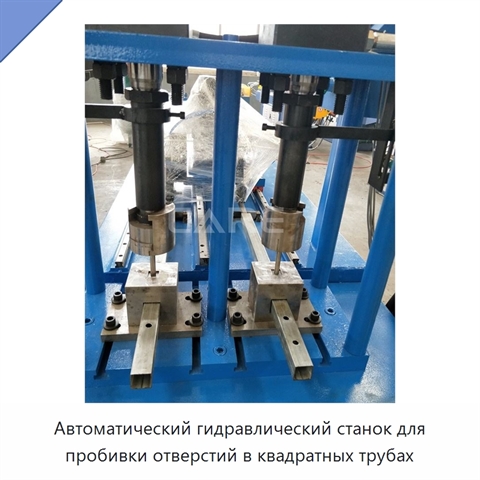

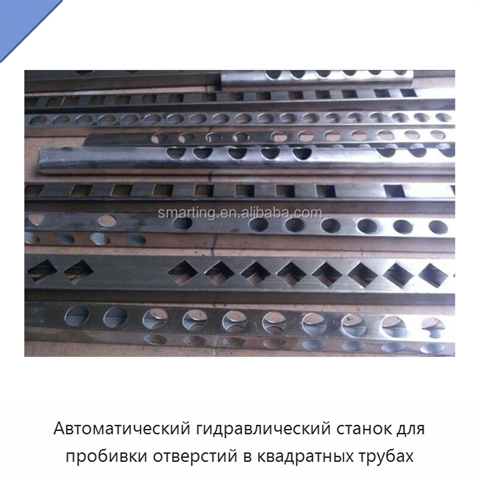

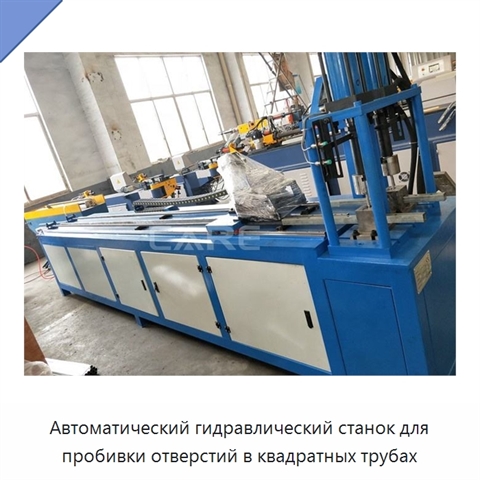

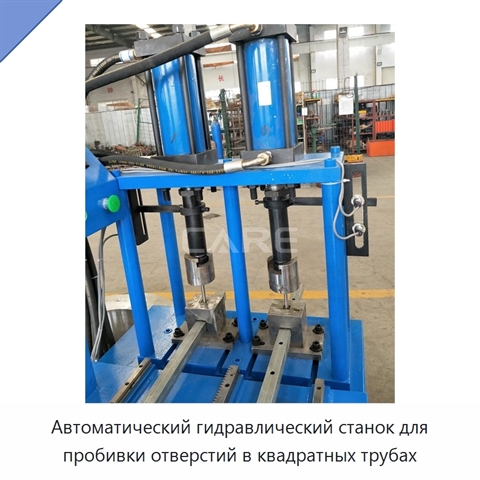

Автоматический гидравлический станок для пробивки отверстий в квадратных трубах

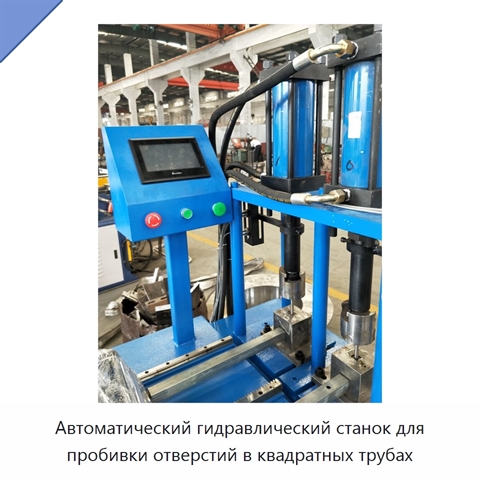

Станок оснащён сенсорным экраном, системой ЧПУ, точным позиционированием сервопривода и функцией хранения модулей в памяти. Конструкция выполнена из сварных стальных листов. Матрицу можно заменять без регулировки; опытные рабочие выполняют замену за 10 минут, что снижает повреждение оснастки и количество забракованных трубных деталей из-за ошибок настройки матрицы. Предусмотрены бесступенчатая регулировка работы, контуры с нулевой нагрузкой и двигатель масляного насоса, работающий на очень низкой частоте, что уменьшает шум и повышает эффективность и срок службы двигателя. При движении цилиндра вниз дифференциальный привод обеспечивает быстрое перемещение вниз, низкоскоростную обработку и быстрое возвращение в положение. Такая последовательность повышает стабильность формирования заготовок при пробивке и способствует экономии электроэнергии. Система управления с человеко-машинным интерфейсом использует цифровую шкалу для регулировки диапазона; доступны настройка положения низкой скорости и положения на уровне пола. Максимальное усилие пробивки составляет 40–150 т, максимальная толщина пробивки — 6 мм. Максимальные размеры пробиваемых заготовок составляют 150 × 150 × 6 мм для квадратной трубы, 50 × 120 × 6 мм для прямоугольной трубы, профильной стали Cu и уголковой стали J, а также 180 × 6 мм для круглой трубы. Скорость подачи регулируется до 700 мм/с, точность подачи составляет ±0,1 мм, поворот под углом выполняется вручную. Давление в системе — 25 МПа, производительность масляного насоса — 21 мл/об, мощность двигателя масляного насоса — 7,5 кВт, мощность сервопривода подачи — 1,5 кВт.

Наименование производителя

PH-125CNC Automatic Hydraulic Square Pipe Hole Punching Machine New Condition Steel Material Servo Feeding Construction
