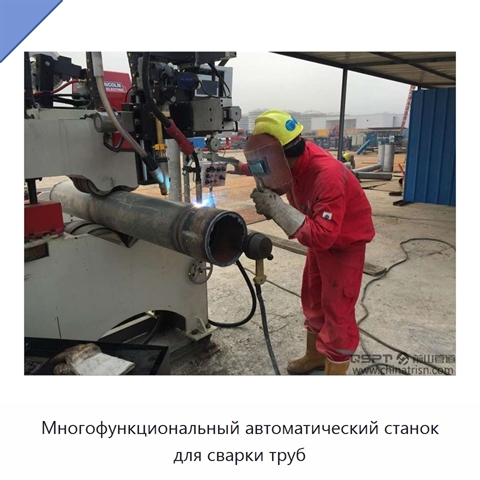

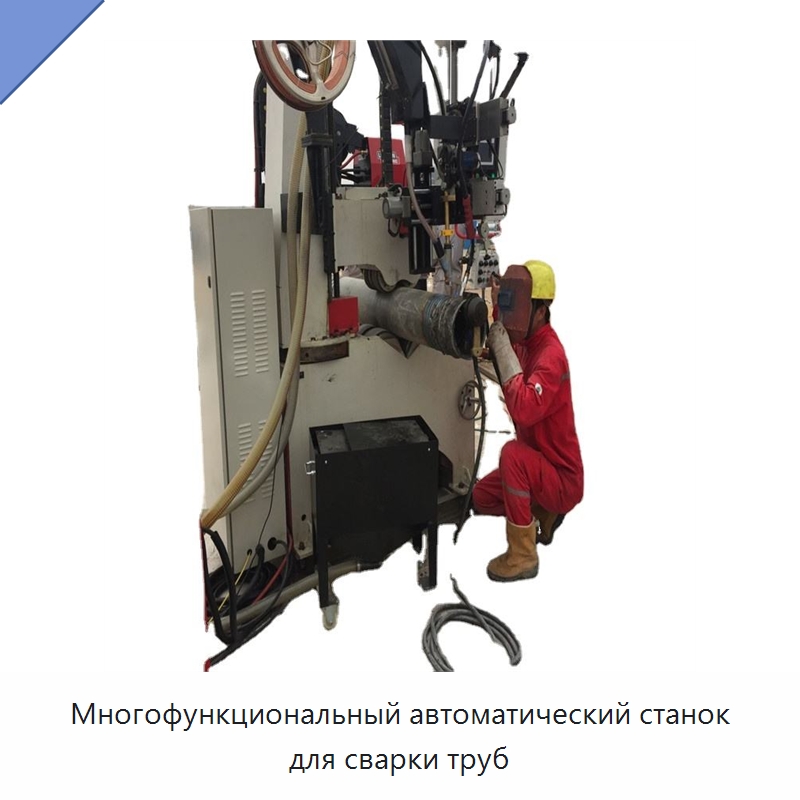

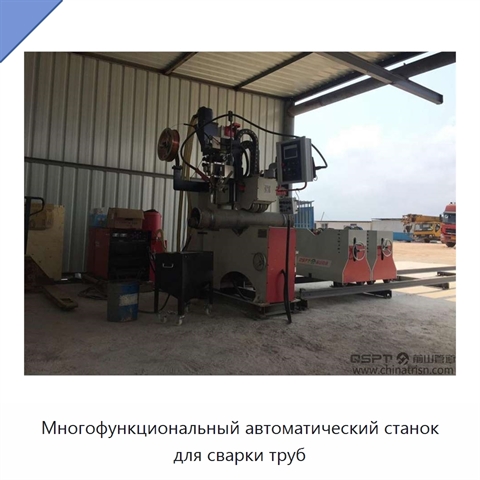

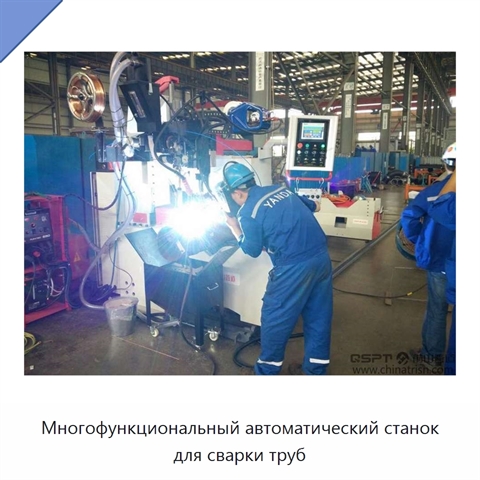

Многофункциональный автоматический станок для сварки труб

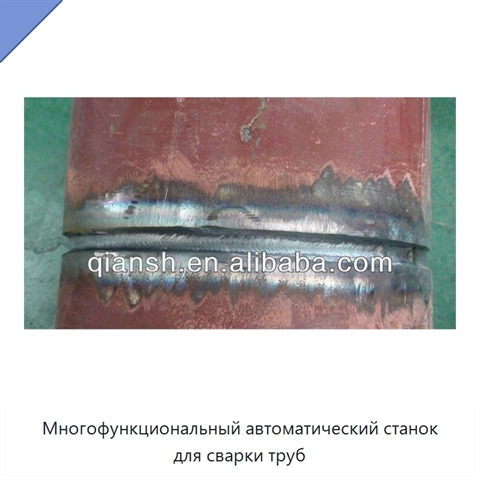

Станок рассчитан на трубы с толщиной стенки 3–60 мм и работу с углеродистой, легированной, нержавеющей и криогенной сталью. Допустимые диапазоны условного прохода: DN50–400, DN50–600, DN200–800, DN400–1000 и DN600–1200; для диапазона DN600–1200 наружный диаметр составляет 610–1219 мм. Система привода включает резиновый ролик и редуктор, а перемещение происходит за счёт силы трения. Для труб большого диаметра с отводами требуется балансировочный груз для компенсации изгибающего момента либо натяжитель цепи для повышения надёжности движения; система противовеса отсутствует. Зажим выполняется стрелой с прижимным роликом. Отдельная тележка для сварочной машины перемещается вдоль направляющей и регулируется по высоте и длине с учётом длины трубопровода. Скорость регулируется бесступенчато, а поперечное положение настраивается электрическим регулятором. Колебательная система приводится шаговым двигателем. Управление выполняется программируемым логическим контроллером с сенсорным экраном. Коэффициент соответствия сварки составляет не менее 98% без повторной обработки для квалифицированного оператора; доля соединений, прошедших неразрушающий или рентгенографический контроль, превышает 99%.

Наименование производителя

PIPE AUTOMATIC WELDING MACHINE (TIG+MIG+SAW); PIPE WELDING EQUIPMENT, Piping Automatic Welding Machine (Multifunction Type)
