Артикул: 412-078
Модель: ЯФШ-25(1Л)
Секция: Дополнительная

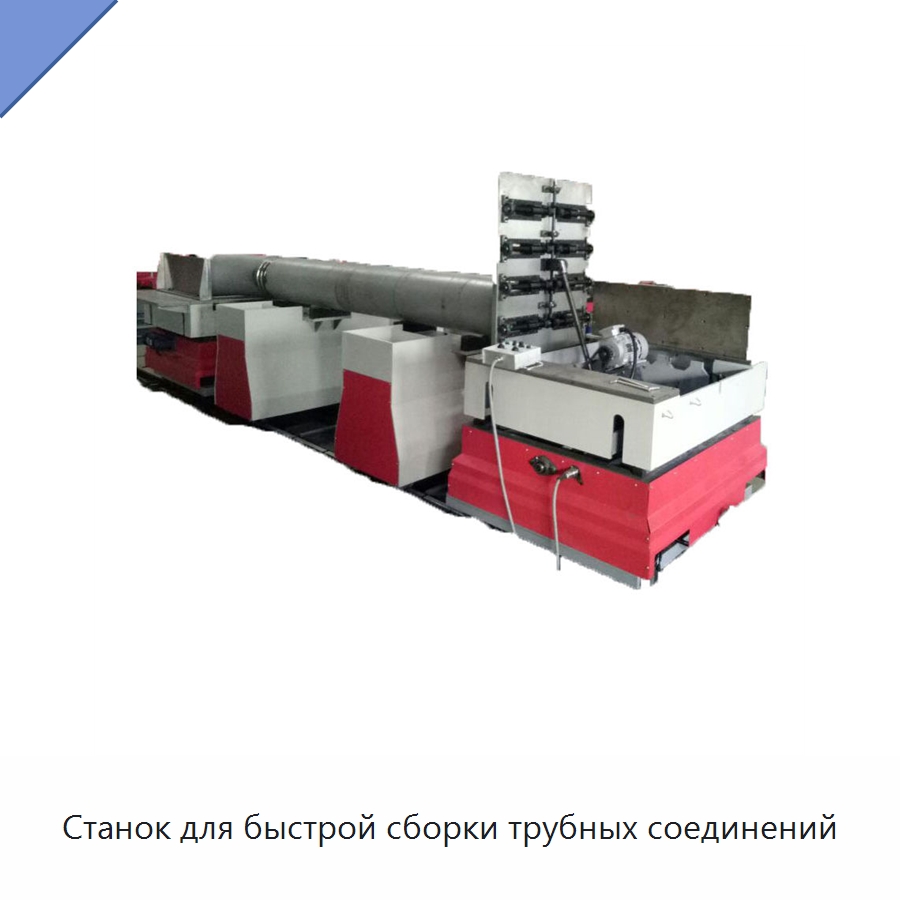

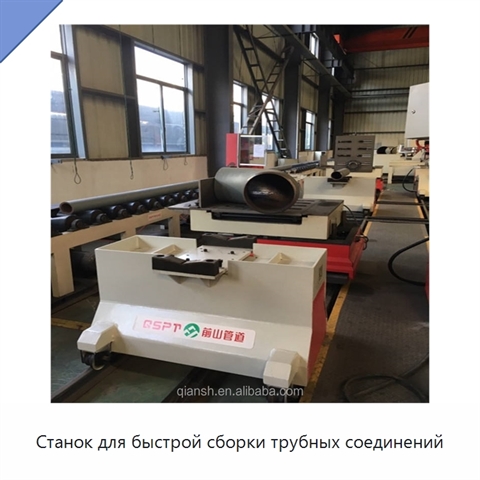

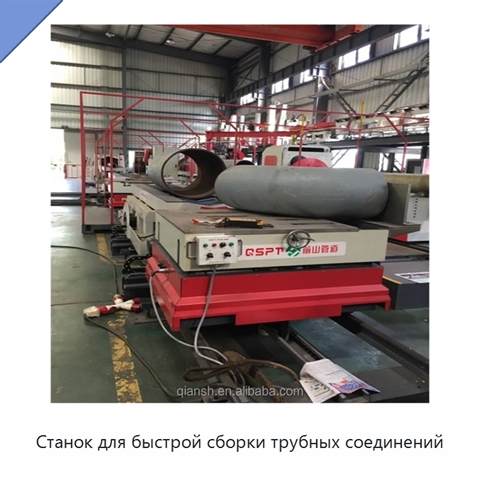

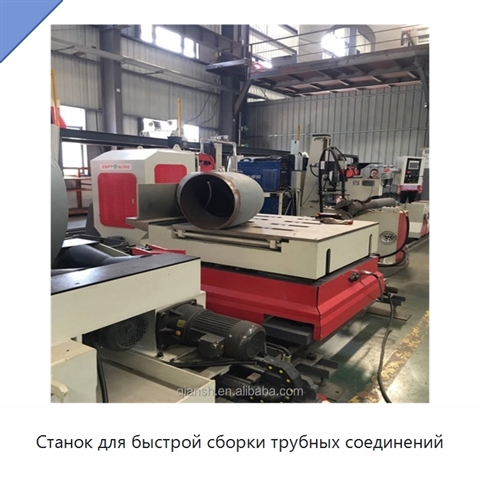

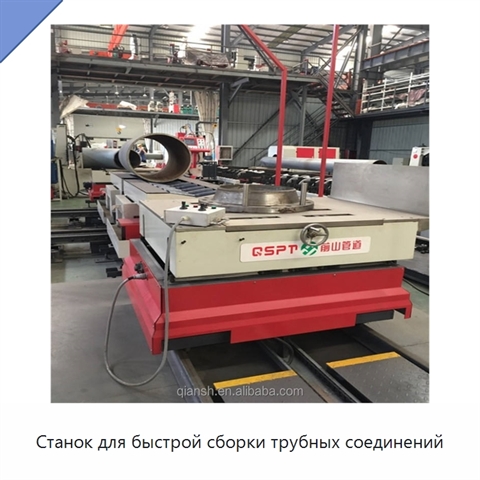

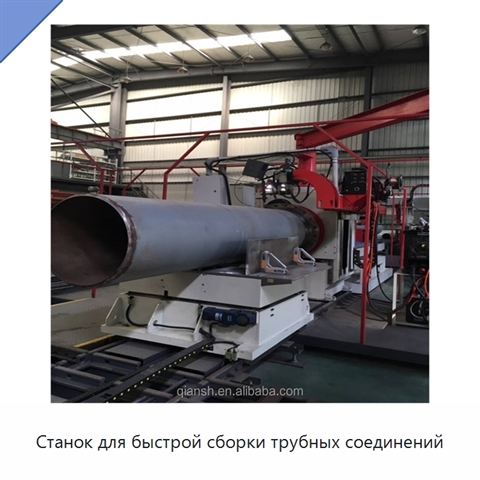

Станок для быстрой сборки трубных соединений
Станок рассчитан на работу с трубами и фитингами стандартной толщины стенки (A1/A2), а также с трубами и фитингами большой толщины стенки (A3/A4). Допустимые диапазоны номинальных диаметров включают DN150–400 (φ168–426) и DN150–600 (φ168–610). Длина трубы составляет 6 м или определяется условиями работы. Обрабатываемыми материалами служат углеродистая, легированная, нержавеющая и криогенная сталь. Система сборки имеет варианты с 1 или 2 комплектами. Перемещение по вертикали и поворот выполняются винтовыми подъёмниками, поперечное перемещение — по линейной направляющей, а продольное — по направляющей из стали квадратного сечения. Для системы сборки предусмотрены значения максимальной нагрузки 500/500/1000/1000 кг и 750/750/1500/1500 кг. Система кронштейнов включает 2 комплекта, рассчитана на максимальную нагрузку 2500 кг и перемещается продольно вручную. Рельсовая система состоит из 1 комплекта; длина направляющей составляет 7,5 м или определяется условиями работы, её тип — стальная направляющая квадратного сечения. Конструкция повышает эффективность и качество работ и снижает требования к навыкам оператора.
Задать вопрос Искать на Baidu
Какую задачу решает станок для сборки трубных соединений
Станок для сборки трубных соединений используют для подгонки прямых труб с фланцами, отводами и тройниками и выполнения прихваточной сварки соединений.
Характеристики ЯФШ-25(1Л)
Модель (по базе 91Т)ЯФШ-25(1Л)
Основные компонентыПЛК, двигатель, мотор
Ключевые преимуществавысокая точность
Тип станкастанок для сборки
Отчёт об испытаниях оборудованияпредоставлен
Станок для сборки трубных соединений - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ЯФШ-25(1Л) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ЯФШ-25(1Л) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Данные проверены на актуальность: 21.09.26
Информация о производителе и характеристиках подтверждена.
Люди, которые искали Станок для сборки трубных соединений, также смотрели:
Самовсасывающий насос для воды с дизельным двигателем и большим расходом
Модель: НИТ-14(9Х)
Насос рассчитан на работу при низком и высоком давлении.
+4 фотоПереносной поршневой воздушный компрессор для пескоструйной обработки с производительностью 0,85 м³/мин и давлением 12,5 бар
Модель: ШВЕ-89(5Ф)
Поршневой воздушный компрессор работает за счёт возвратно-поступательного движения поршня в цилиндре: при движении поршня воздух засасывается через впускной клапан, а при повышении давления в цилиндре выше давления в трубопроводе сжатый воздух выходит через выпускной клапан. Движение поршня передаёт
+4 фотоОткосная молотковая косилка с боковой стрелой для фронтальной или задней установки
Модель: КФЭ-28(4Ю)
Откосная молотковая косилка оснащена боковой стрелой и предназначена для фронтальной или задней установки. В качестве базовой машины может использоваться мини-погрузчик с бортовым поворотом, экскаватор или трактор.

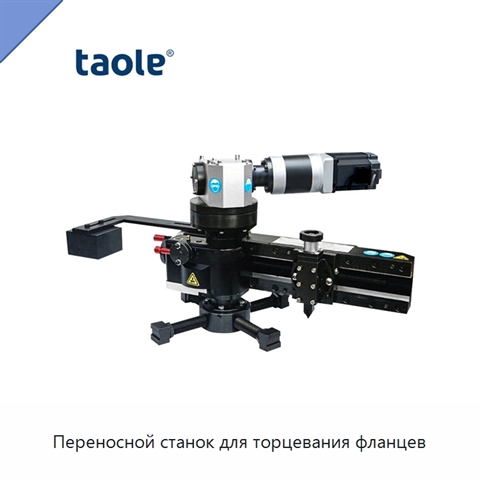

+2 фотоПереносной станок для торцевания фланцев
