Артикул: 307-075
Модель: ХЮГ-99(1Р)
Секция: Дополнительная

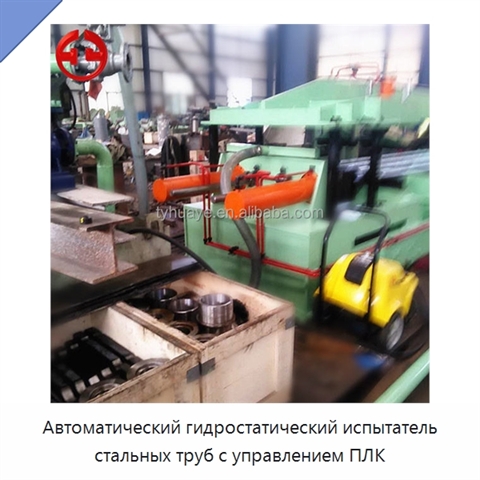

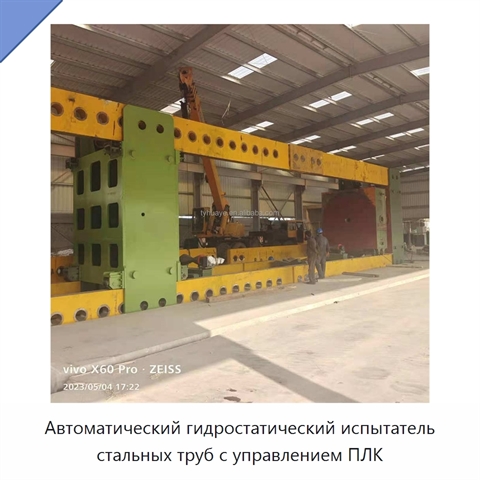

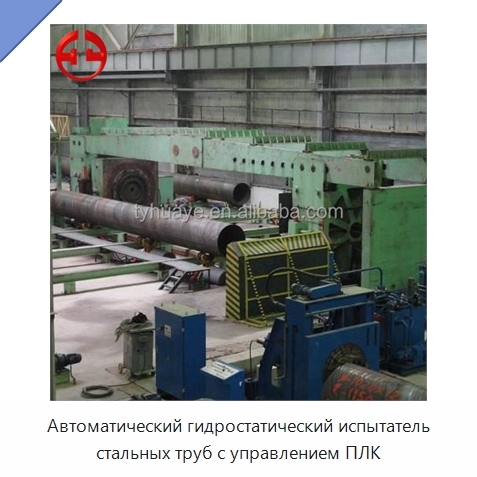

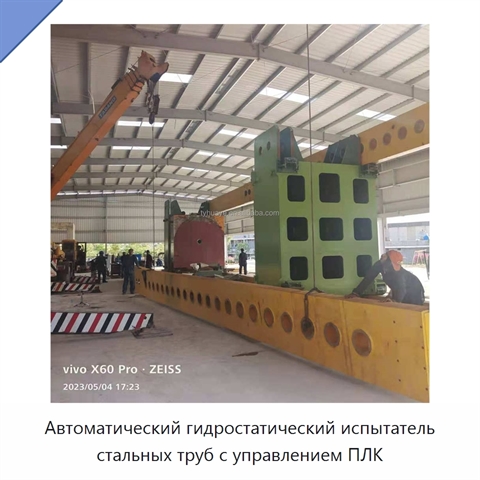

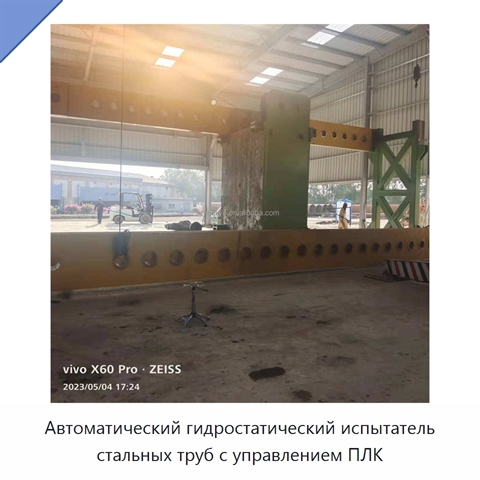

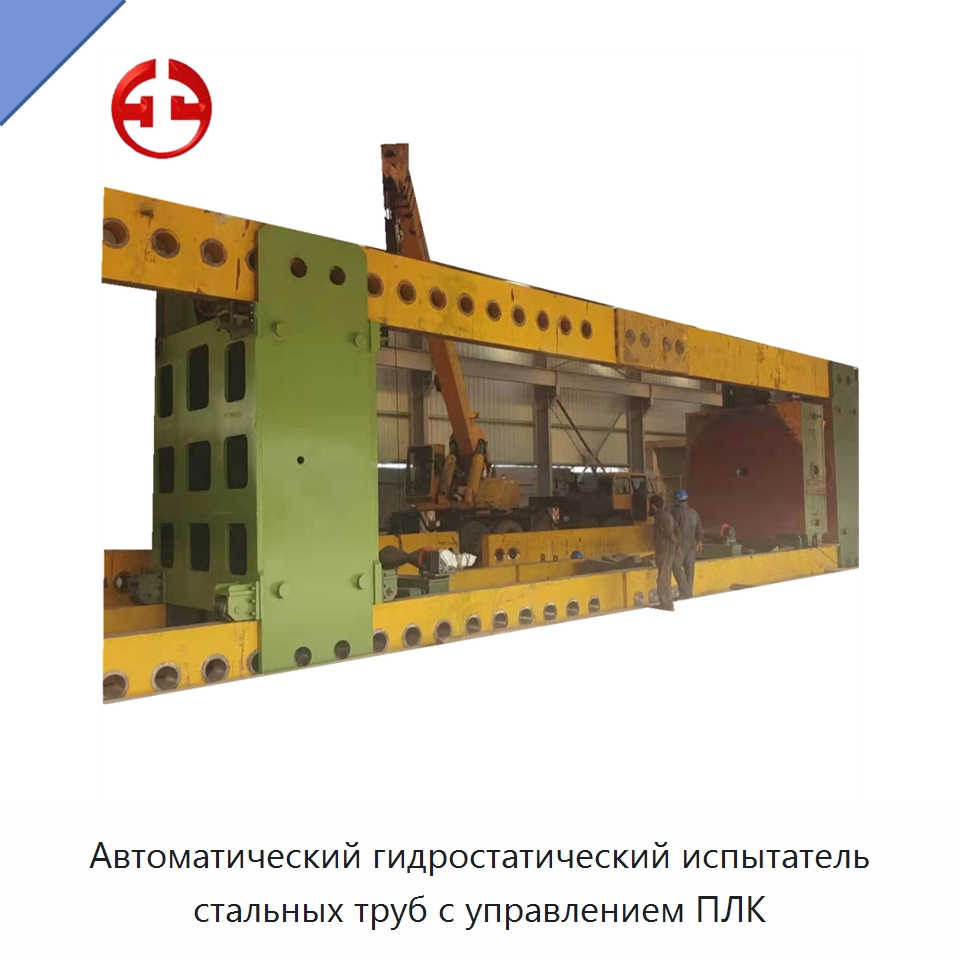

Автоматический гидростатический испытатель стальных труб с управлением ПЛК
Оборудование рассчитано на трубы диаметром от 40 до 3500 мм. Для отдельных исполнений рабочая длина составляет 6–12 м. Выбор типоразмера выполняют по диапазону диаметра, максимальному испытательному давлению, предельному давлению при наибольшем диаметре, толщине стенки и виду торца трубы: прямому или с фаской. Во время цикла оба конца трубы герметизируют уплотнительными формами, заполняют внутренний объём жидкостью, обычно водой, и повышают давление до заданного испытательного значения. Затем давление сбрасывают, жидкость сливают, а трубу снимают; возможную утечку определяют по потере давления, при этом окрашивание воды может облегчить визуальный контроль. Рабочая линия включает корпус испытателя, главный гидравлический цилиндр, гидравлическую систему, системы воды высокого и низкого давления, электрическую систему управления, закладные детали и анкерные болты, а также компьютерную систему записи. Уплотнительные формы выполняют герметизацию и расширение раструбного и гладкого концов. Испытатель соответствует стандарту API.
Задать вопрос Искать на Baidu
Какую задачу решает гидростатический испытатель труб
Гидростатический испытатель труб применяют для проверки герметичности и испытания давлением электросварных и спирально-сварных труб.
Характеристики ХЮГ-99(1Р)
Модель (по базе 91Т)ХЮГ-99(1Р)
Основные компонентыПЛК, подшипник, редуктор, двигатель, шестерня, насос, сосуд под давлением
Материал обрабатываемых трубнержавеющая сталь; углеродистая сталь
Мощность(Вт)15 кВт
Типтрубный стан
Напряжение380/415/420/440 В
Гидростатический испытатель труб - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ХЮГ-99(1Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ХЮГ-99(1Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 02.10.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Гидростатический испытатель труб, также смотрели:
+5 фотоАвтоматический станок для формования гофрированных отводов с регулируемым углом гибки 0–180°
Модель: СБЯ-85(8Е)
Автоматический станок формует гофрированные отводы за один рабочий цикл; угол гибки регулируется в диапазоне от 0 до 180°. Быстросменная оснастка рассчитана на трубы диаметром 100–400 мм и позволяет работать с двумя различными моделями труб. Утолщённая рама и прочные формы предназначены для обработк
+2 фотоПолностью автоматическая гидравлическая машина для обжима и сужения труб из нержавеющей стали
Модель: МПЕ-74(9Ш)
Гидравлическая машина предназначена для обжима и сужения труб из нержавеющей стали. Рабочий процесс полностью автоматизирован, поэтому операция выполняется без ручного проведения каждого отдельного этапа. Конструкция оборудования изготовлена из нержавеющей стали, обеспечивающей долговечность и надёж

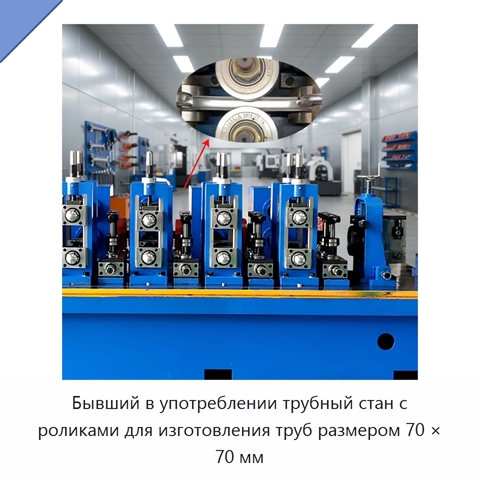

Бывший в употреблении трубный стан с роликами для изготовления труб размером 70 × 70 мм
Модель: ЭГР-48(5Э)
Трубный стан предназначен для обработки труб из железа и нержавеющей стали.

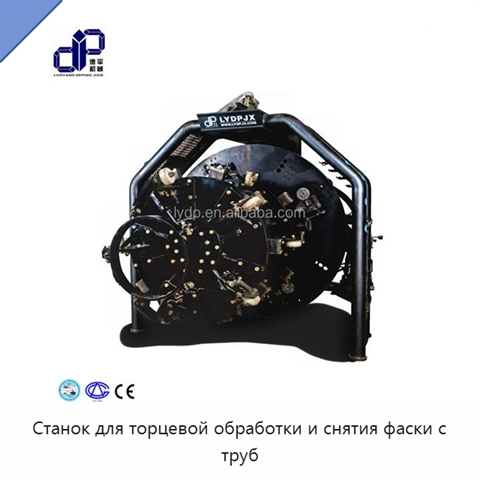

+5 фотоСтанок для торцевой обработки и снятия фаски с труб
