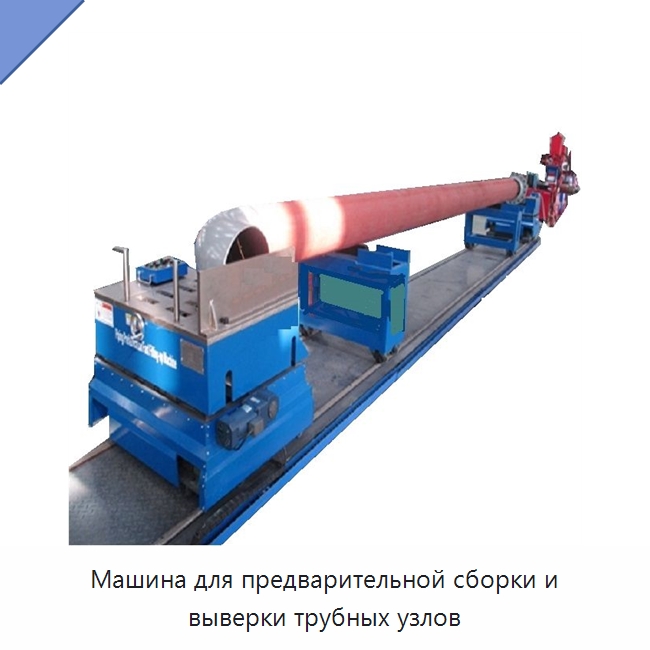

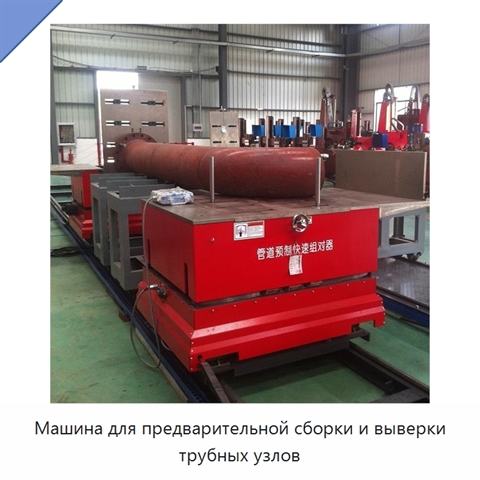

Машина для предварительной сборки и выверки трубных узлов

Оборудование выполняет взаимное позиционирование трубы с трубой, фланцем, отводом, переходом или тройником при формировании трубных узлов. Для совмещаемых труб предусмотрены варианты диапазона диаметра DN50–400, DN150–600 и 203,2–812,8 мм; максимальная длина составляет 6 или 12 м в зависимости от условий. Система сборки включает два комплекта. Электропривод обеспечивает подъём и опускание, вертикальный поворот посредством винтовых подъёмников, поперечный ход по линейной направляющей и продольное перемещение. Для продольного хода служит рельсовая система из одного комплекта с шестигранным стальным путём длиной 7,5 или 10 м. Предельная нагрузка системы сборки составляет 750, 1000 или 1500 кг в зависимости от варианта. Опорная система состоит из двух комплектов; варианты её грузоподъёмности — 2500, 3500 и 5000 кг, а продольное перемещение выполняется вручную.
