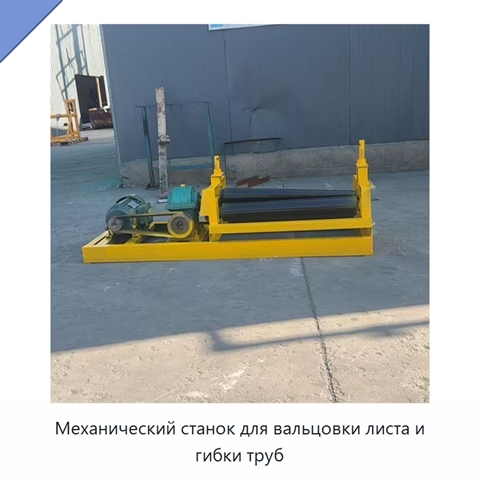

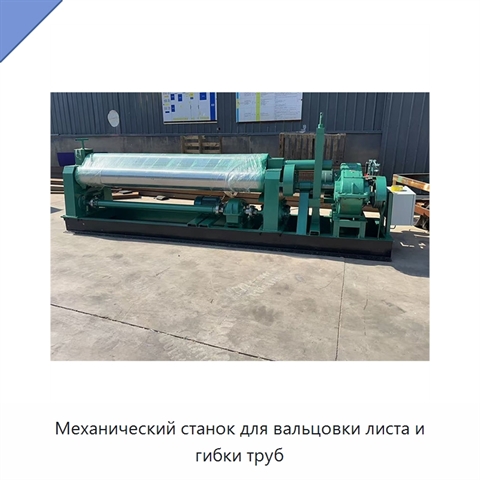

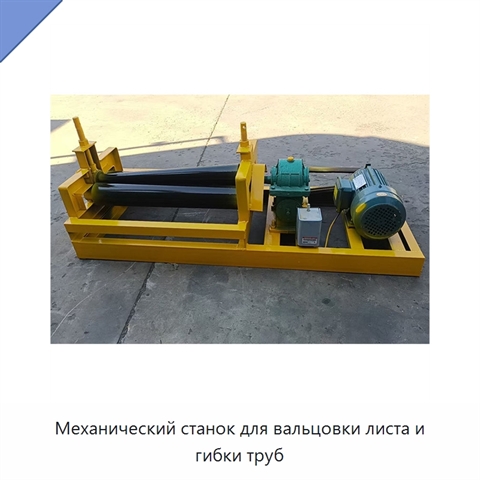

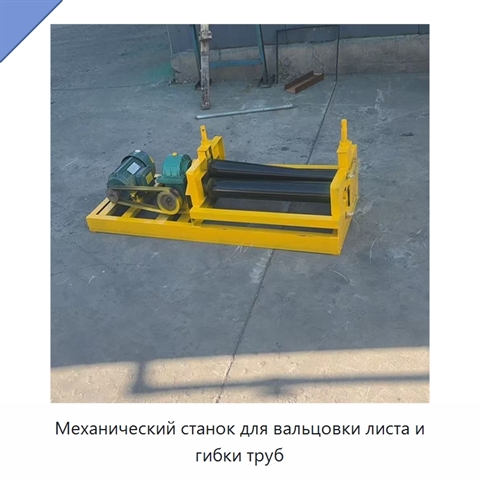

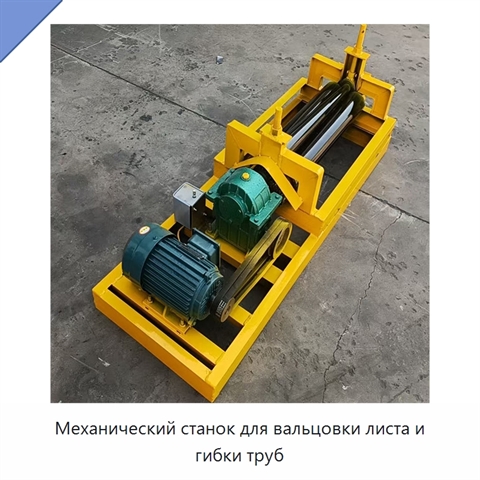

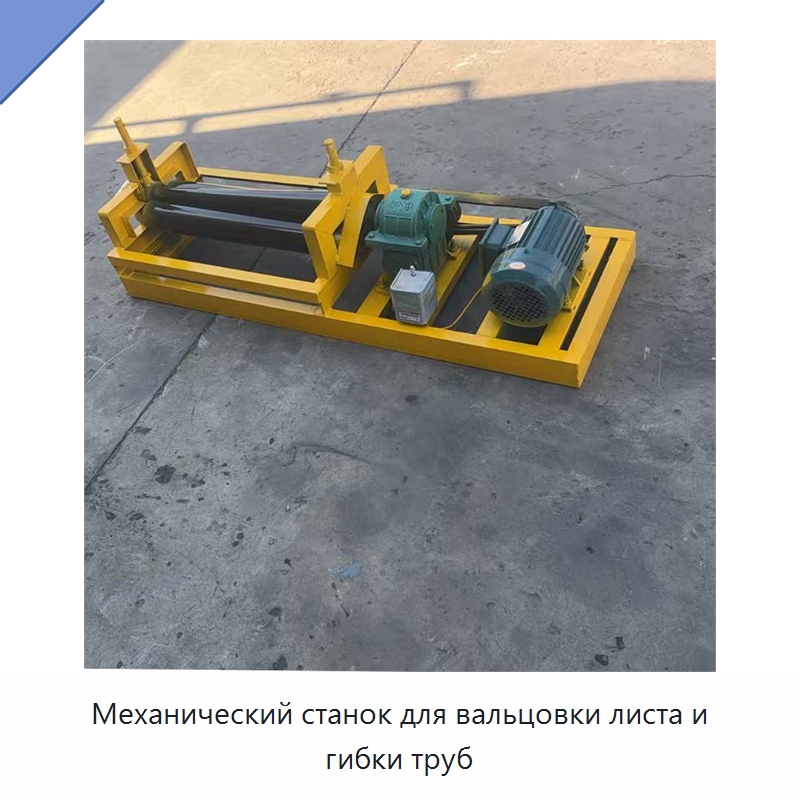

Механический станок для вальцовки листа и гибки труб

Конструкция выполнена по симметричной схеме: верхний и два нижних валка образуют рабочий узел, верхний перемещается вертикально, нижние вращаются, а боковой валок получает наклонно-подъёмное перемещение. Крутящий момент передаётся через зацепление выходной шестерни редуктора с шестернёй нижнего валка; подъём верхнего валка выполняется винтовой и червячной передачей, а диаметр нижнего валка составляет 160 мм. Перед формованием заготовки концы листа требуют предварительной гибки. Горизонтальная компоновка обеспечивает устойчивое размещение оборудования, а простая и надёжная конструкция облегчает управление и техническое обслуживание. Для исполнения с шириной 2000 мм толщина обработки составляет 8 мм, а габариты равны 2500 × 800 × 900 мм. Мощность двигателя этого исполнения составляет 8 кВт. Другие варианты имеют сочетание размеров от 3 мм × 1250 мм до 16 мм × 2500 мм; мощность двигателя в них составляет 2,2–7,5 кВт, минимальный диаметр рулона — 190–320 мм.
