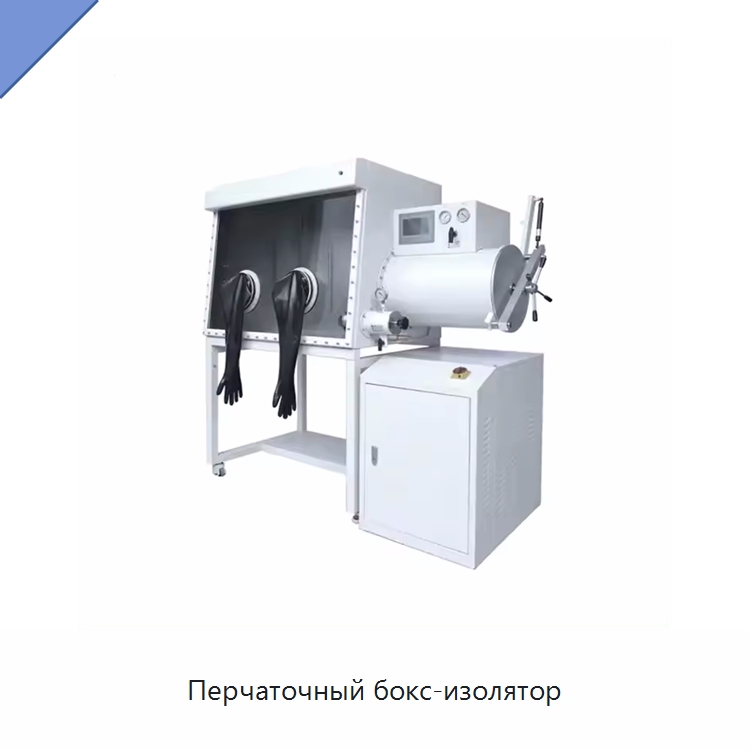

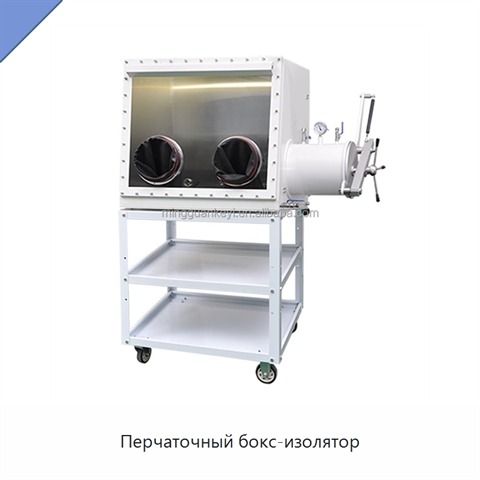

Перчаточный бокс-изолятор

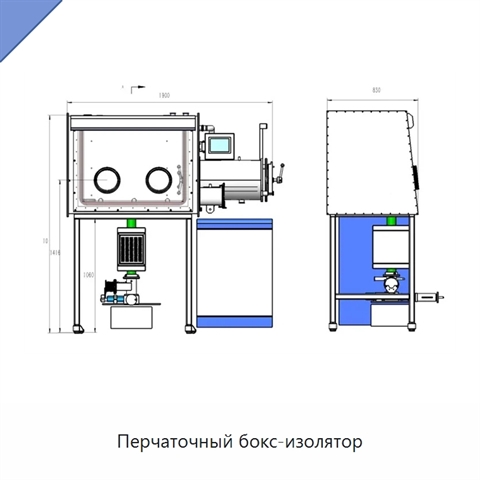

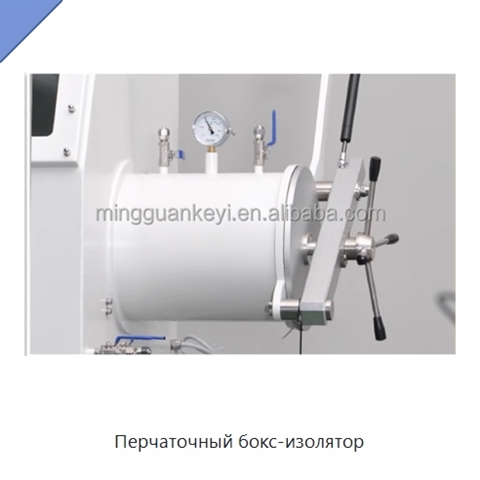

Бокс выполнен во встроенной конфигурации, система очистки размещена под ним. Электропитание — 110–220 В переменного тока, 50/60 Гц, однофазное. Корпус изготовлен из нержавеющей стали марки 304 толщиной 3 мм. Габариты бокса без передней камеры и кронштейнов составляют 1220 × 750 × 900 мм, высота опоры — 900 мм. Внутри предусмотрены два уровня. Переднее окно имеет наклонную конструкцию и выполнено из съемного безопасного закаленного стекла толщиной 8 мм, устойчивого к износу и коррозии и обладающего хорошим светопропусканием; толщина уплотнительного кольца — 9,525 мм. Окно может быть выполнено открывающимся для размещения различных приборов. В передней части расположены две круглые камеры с ручным управлением. Основная камера имеет диаметр 360 мм и длину 600 мм, мини-камера — диаметр 150 мм и длину 300 мм; для обеих камер предусмотрены вакуумирование и индикация. Дополнительная автоматизация позволяет управлять передними камерами по заданному времени и числу циклов откачки и заполнения. Для камер может устанавливаться нагрев с максимальной температурой 200 °С и точностью регулирования ±2 °С. Рабочий и управляющий газы могут быть азотом, аргоном, гелием и другими инертными газами чистотой 99,999 %. Для регенерации используется смесь рабочего газа с водородом; объемная доля водорода составляет 5–10 %. Одноколонная система очистки содержит материалы для удаления кислорода и интенсивного поглощения влаги, автоматически выполняет регенерацию, обезвоживание и удаление кислорода. Доступна двухколонная конфигурация с одной рабочей и одной резервной колонной; регенерация занимает 16 ч, а очистительная способность двух колонн вдвое выше, чем у одной. Давление в боксе автоматически регулируется с помощью сенсорного экрана до заданного значения или вручную ножным переключателем; диапазон датчика составляет от -2500 до 2500 Па, точность контроля — ±1 Па. На входе и выходе установлены фильтры с точностью 0,3 мкм. Высокоскоростной вентилятор замкнутой циркуляции имеет регулируемую частоту вращения, расход 0–100 м³/ч и микропроцессорное управление, оснащен водяным охлаждением и устройством из нержавеющей стали для проверки давления. Система управления оснащена цветным сенсорным экраном диагональю 152,4 мм и поддерживает переключение китайского и английского языков. Измерительная часть включает анализаторы влажности и кислорода с сенсорной индикацией. Вакуумный насос обеспечивает производительность 8,4–12 м³/ч и предельное давление 2 × 10^-3 мбар / 1,5 × 10^-3 торр. Предусмотрены перчатки из бутилкаучука и флуоресцентное освещение. Система удаления растворителей использует активированный уголь для удаления следовых количеств органических растворителей. Специальный разъем позволяет подавать воду внутрь бокса и подключать низкотемпературный холодильник, ламинатор, микроскоп, систему очистки растворителей, низкотемпературную ловушку, нагревательную печь и машину для нанесения покрытий. Машина для нанесения покрытий может подключаться с размещением одной двери внутри бокса или внешним способом. Общие габариты оборудования составляют 1850 × 1000 × 1950 мм; для установки требуется помещение размером 2200 × 1500 × 2000 мм.

Наименование производителя

PLC Touch Screen Glove Box Isolator H2O<1ppm O2<1ppm Inert Chamber for Lithium Battery Electrode Preparation Research
