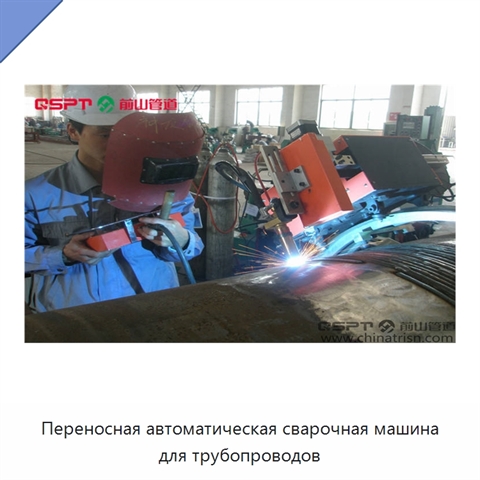

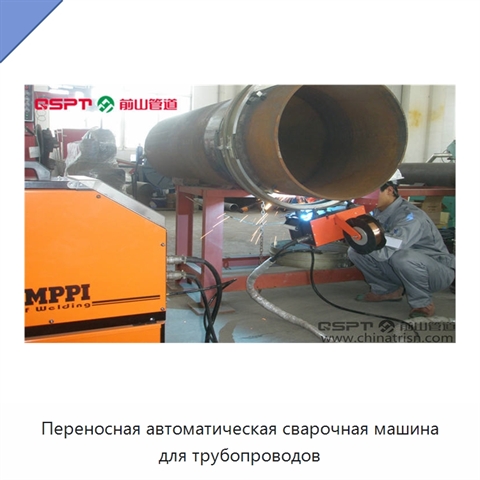

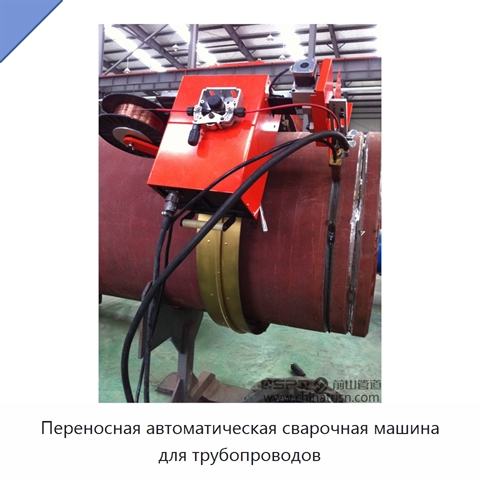

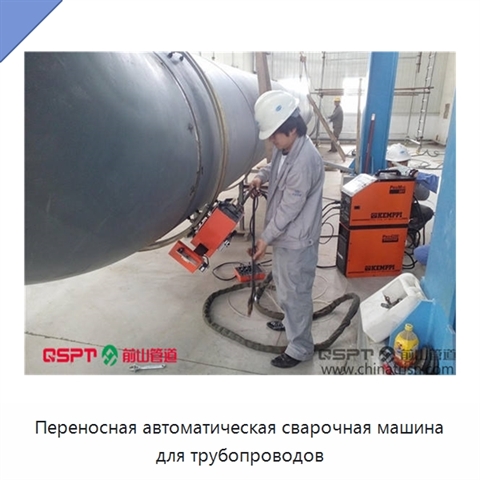

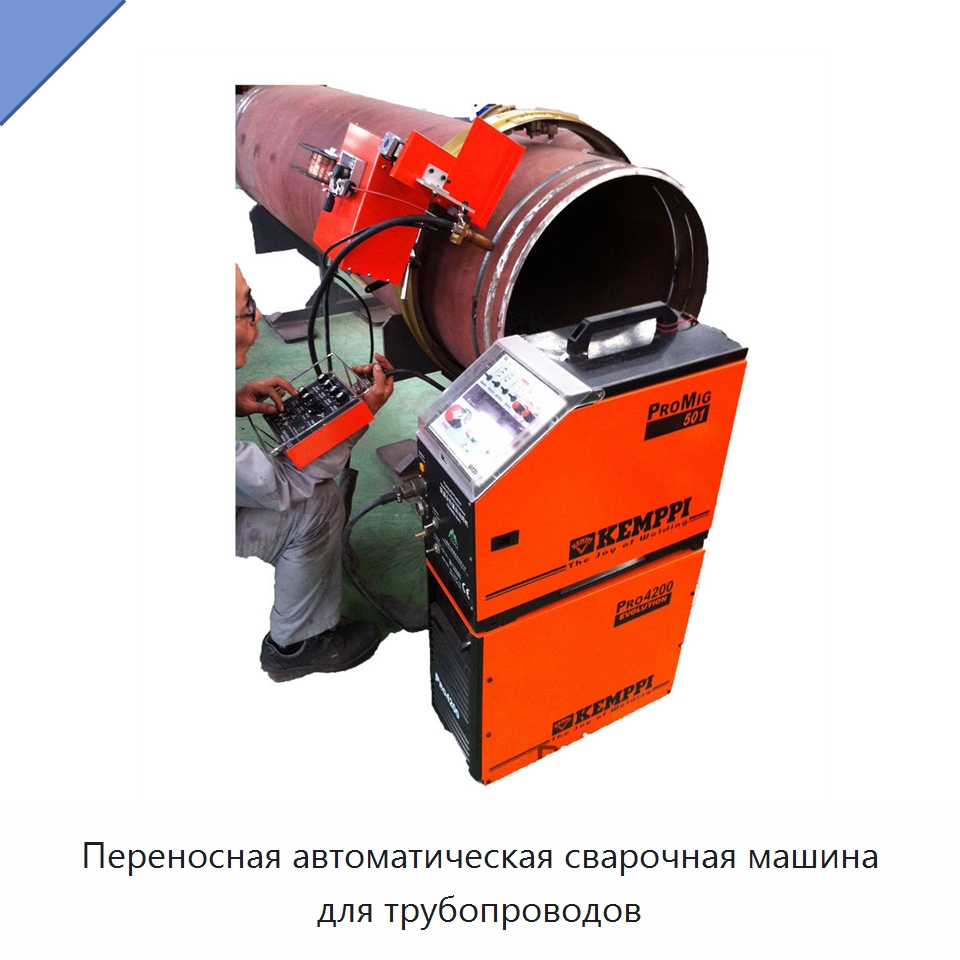

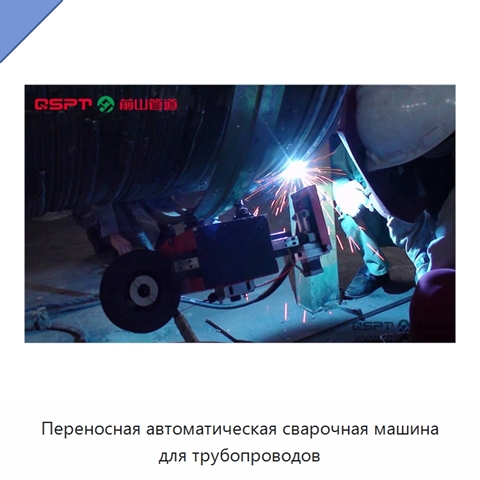

Переносная автоматическая сварочная машина для трубопроводов

Машина предназначена для сварки труб с условным диаметром DN50–DN300 и толщиной стенки 3–20 мм. Она работает с углеродистой, легированной, нержавеющей и криогенной сталью. Допустимые соединения трубных секций включают соединения труба–труба, труба–отвод, труба–фланец, фланец–фланец и фланец–отвод; при необходимости применяется переходное соединение с фальшивой трубой. Производительность сварки составляет 5,08–7,62 м в день, что в три раза выше производительности ручной сварки. Сварочная горелка удерживается в оптимальном положении, а доля сварных соединений, соответствующих требованиям, составляет не менее 98% без повторной обработки при работе квалифицированного оператора. Перемещение выполняется фрикционным приводом. Приводная система может быть выполнена с трёхрядным червяком и червячным колесом из нержавеющей стали либо с двухрядным редуктором и резиновыми роликами. Зажим осуществляется двойной цепью с ручным винтом. Опорная система отсутствует, если её не требует заказчик; противовес не предусмотрен. Скорость регулируется бесступенчато, а положение настраивается ручным крестообразным регулятором. В зависимости от исполнения осциллятор приводится обычным или шаговым двигателем, предусмотрена регулировка ширины колебаний. Система управления выполняется без программируемого логического контроллера или с ним. Режим работы представляет собой дуговую сварку в защитном газе. Управление пригодно для эксплуатации даже новым оператором.
