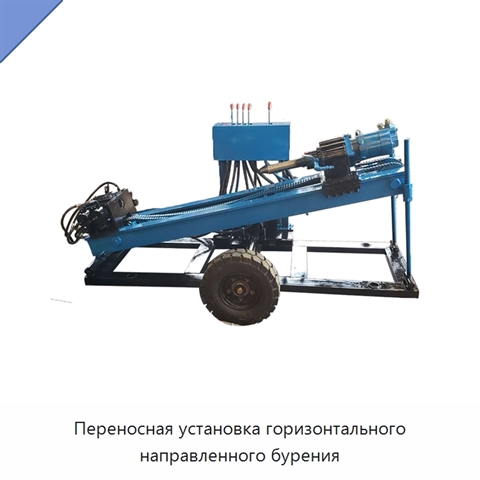

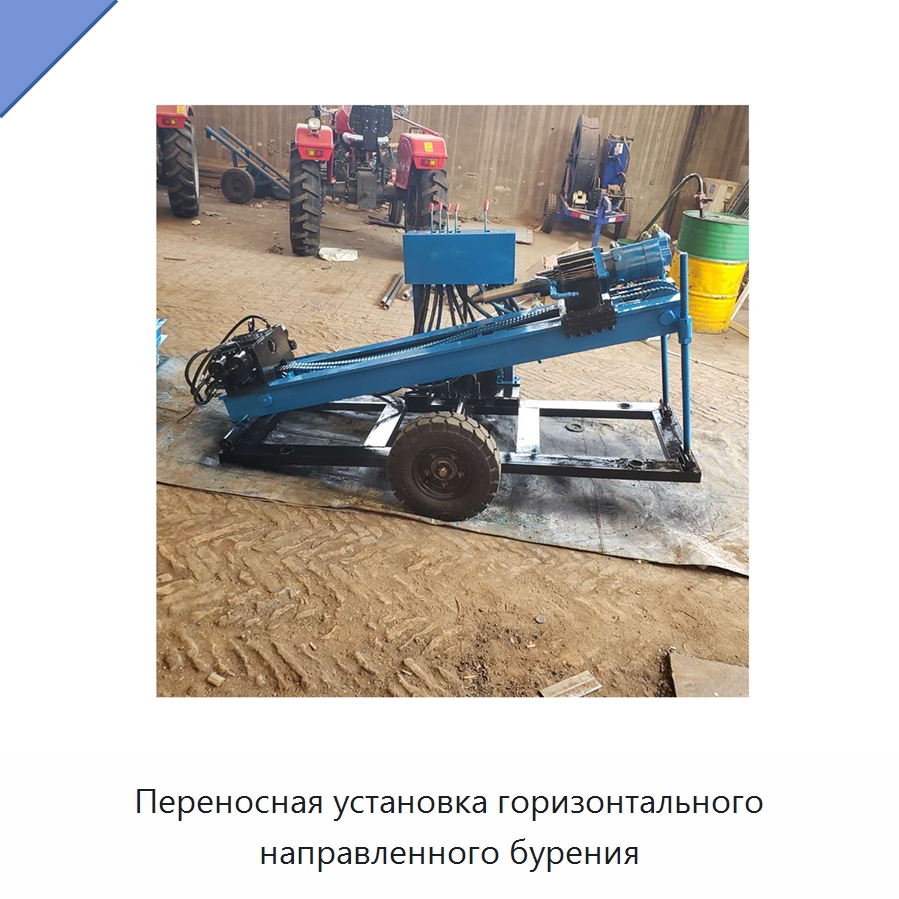

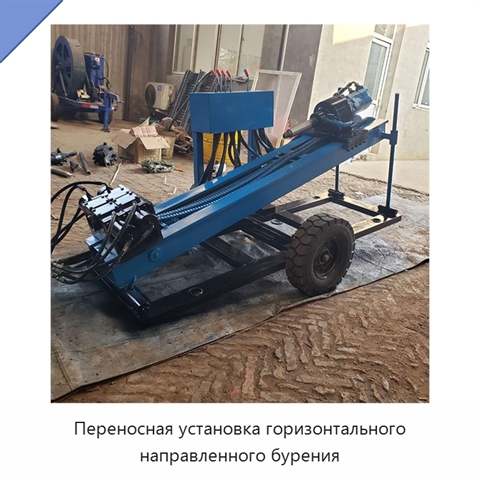

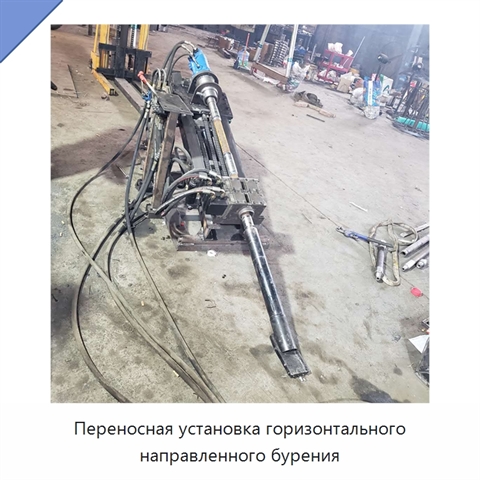

Переносная установка горизонтального направленного бурения

Name: Переносная установка горизонтального направленного бурения
SKU: 441-431

Переносная установка горизонтального направленного бурения выполняет пилотное бурение по заранее заданной траектории с последующим расширением отверстия. Запуск возможен из небольшого котлована или с поверхности, а прокладка труб выполняется по прямой либо кривой линии без промежуточных котлованов. Система установки включает буровую, силовую и рулевую системы, систему бурового раствора, буровой инструмент и вспомогательные инструменты. Поворотный стол соединён с бурильной трубой; его направление, выходная скорость и крутящий момент регулируются для работы в разных условиях. Силовая система состоит из генератора и гидравлического источника питания: высоконапорное гидравлическое масло питает буровую систему, а генератор обеспечивает освещение и вспомогательное электрическое оборудование. Двигатель одноцилиндровый дизельный, его номинальная мощность составляет 22,371 кВт. Система бурового раствора содержит смесительный бак, насос и трубы. Буровой инструмент включает бурильные трубы диаметром 30–45 мм длиной 1 м, одно направляющее долото, развертки диаметром 160 и 260 мм и передаточную коробку 8 т. Механизм изменения наклона мачты позволяет регулировать угол бурения в грунт от 13° до 24°. Крутящий момент поворота составляет 2200 Н·м, скорость поворота — 120 об/мин, усилие толкания и вытягивания — 80 кН, скорость толкания и вытягивания — 10 м/мин. Габариты установки (Д × Ш × В) — 2 × 6,30 × 0,4 м.

Наименование производителя

Portable Horizontal Drilling Machine Directional Drills for Pipeline Installation, Horizontal Directional Drilling Machine Portable Pipeline Dril Rig, Small Drilling Rig Horizontal Directional Drill (HDD) 1.6T Mini Drilling Machine

Задать вопрос Искать на Baidu

Какую задачу решает установка направленного бурения

Горизонтальная установка направленного бурения используется для бестраншейной прокладки подземных трубопроводов, кабелей и каналов.

Бурение скважин

Монтаж кабельных линий

Характеристики ЖЯГ-87(9Ю)

Модель (по базе 91Т)ЖЯГ-87(9Ю)

Наличие ЧПУобычное

Основные компонентыдвигатель, насос

Отчёт об испытаниях оборудованияпредоставлен

Максимальный диаметр бурения (мм)260 мм

Типгоризонтальная буровая установка направленного бурения

Напряжение220 В переменного тока

Установка направленного бурения - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЖЯГ-87(9Ю) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней сверки данных: 04.10.26

Производитель и характеристики проверены.
