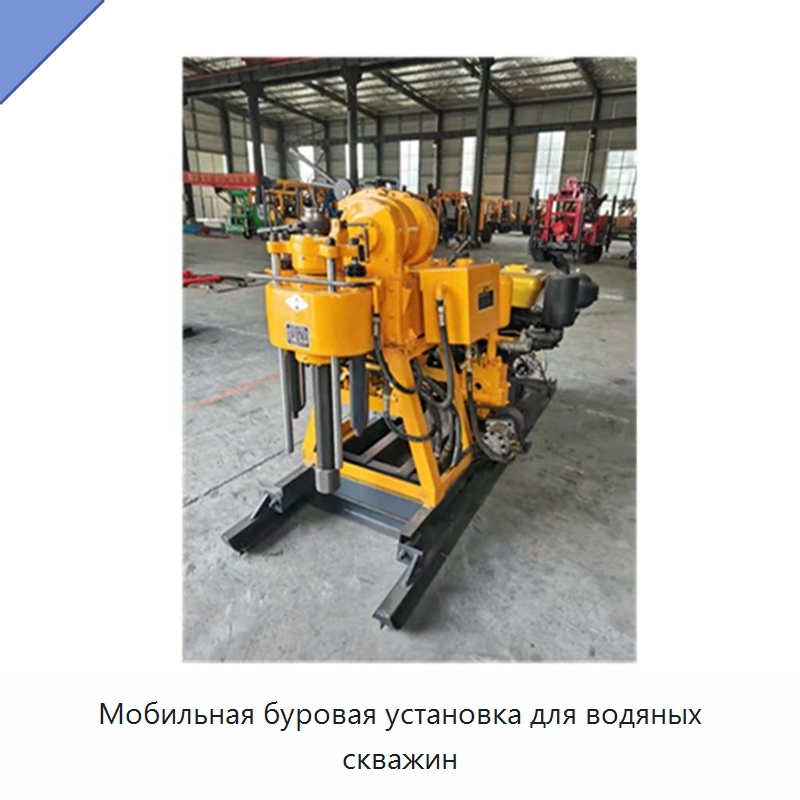

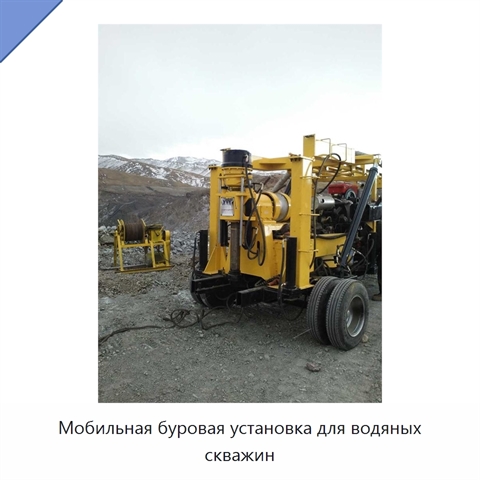

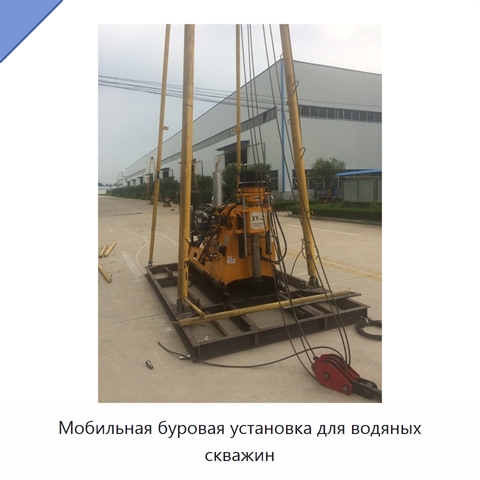

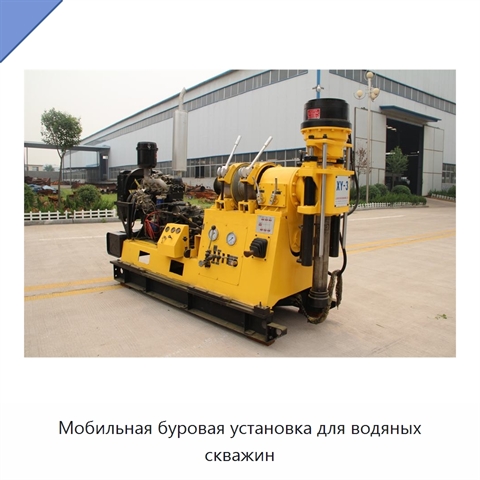

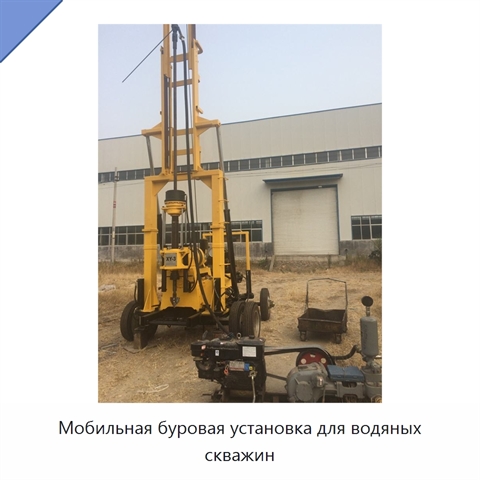

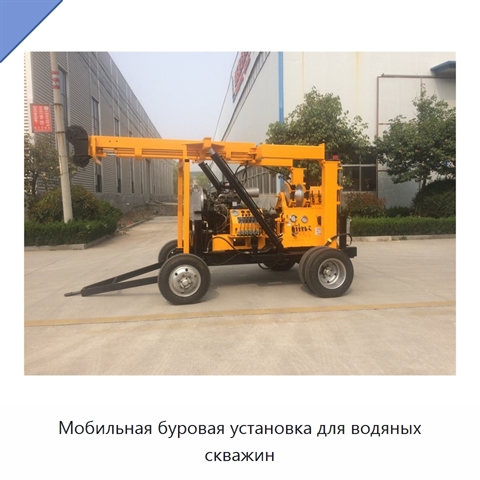

Мобильная буровая установка для водяных скважин

Установка поддерживает три способа бурения: сухое гидравлическое бурение с воздушным компрессором, бурение с буровым насосом и двухфункциональное встроенное исполнение. Исполнения рассчитаны на максимальную глубину бурения 130, 180 и 200 м; диаметр открытого отверстия составляет 220, 220 и 325 мм, конечного отверстия — 75 мм. Диаметр буровых штанг равен 42–60 мм, угол бурения — 90–75°, согласованная мощность — 13,2, 13,2 и 15 кВт. Масса без силового агрегата составляет 600/740, 620/750 и 880/970 кг, габариты — 2,4 × 0,8 × 1,4, 2,4 × 0,8 × 1,3 и 2,7 × 0,9 × 1,5 мм. Частота вращения шпинделя равна 142/285/570, 130/300/480/730/830/1045 и 64/128/287/557 об/мин; ход — 450 мм. Максимальный крутящий момент составляет 890, 980 и 2200 Н·м, тяговое усилие — 40 кН, подъёмное усилие — 60 кН. Одноканатное подъёмное усилие равно 2000, 2100 и 2500 кг, скорость подъёма головки — 0,41–1,64, 0,35–2,23 и 0,12–0,95 м/мин. Диаметр каната составляет 9,3, 9,3 и 12,5 мм, вместимость барабана — 27, 27 и 35 м. Буровая мачта имеет номинальную нагрузку 18 т и высоту 6,5 м. Лебёдка характеризуется производительностью 95, 95 и 145 л/мин, максимальным давлением 1,2, 1,2 и 2 МПа, частотой возвратно-поступательных циклов 93 в минуту, диаметром впускного шланга 51 мм и диаметром выпускного шланга 32, 32 и 38 мм.
