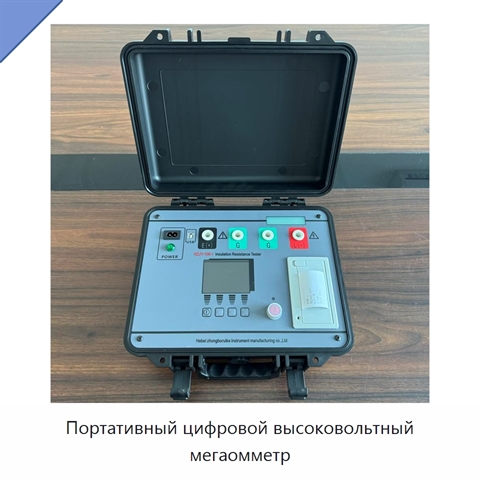

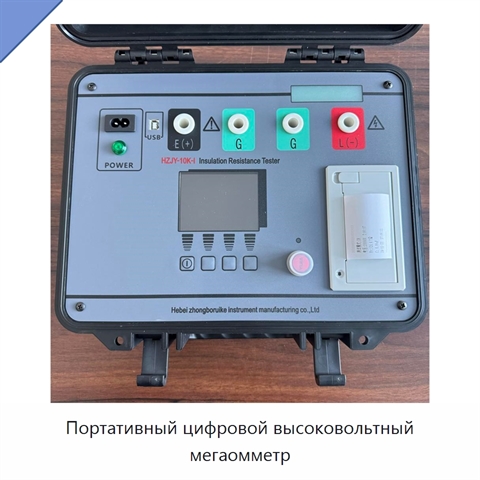

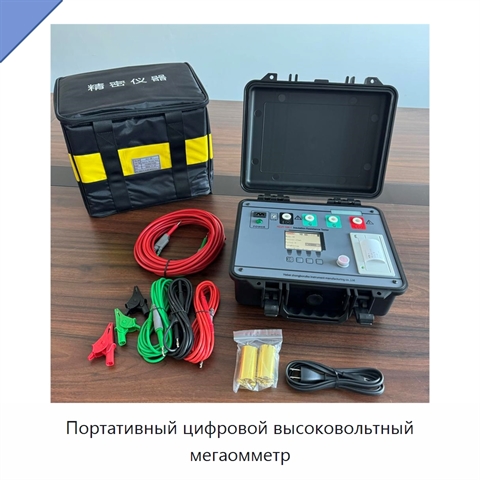

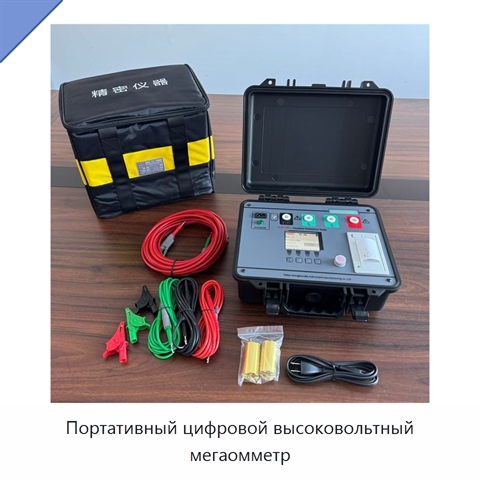

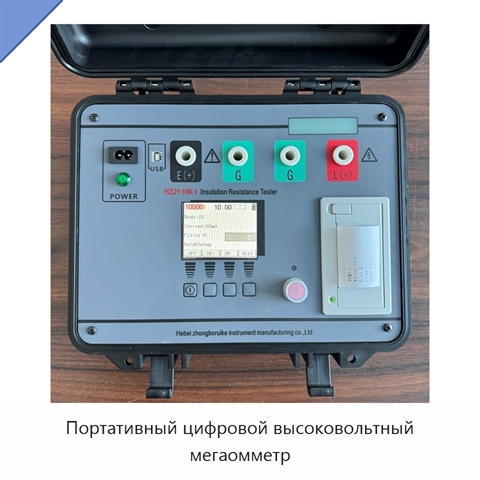

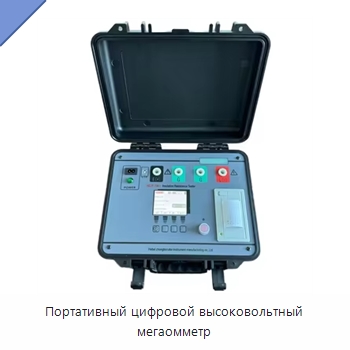

Портативный цифровой высоковольтный мегаомметр

Измерительный прибор работает от сети переменного тока 120 В ±10 % при частоте 50/60 Гц; потребляемая мощность составляет 20 В·А. Номинальное испытательное напряжение воспроизводится с точностью 100–110 %, а измерение напряжения выполняется с точностью 5 % + 3 В. Диапазон испытательного тока составляет 10 мА, точность его измерения — 5 % + 0,2 нА. Для проверки емкости предусмотрен диапазон 20 мкФ с точностью 15 % + 0,03 мкФ. Доступны испытательные уровни напряжения 500 В, 1000 В, 2500 В, 5000 В и 10000 В. Для них диапазоны сопротивления изоляции при точности 5 % составляют соответственно 100 кОм–10 ГОм, 100 кОм–20 ГОм, 100 кОм–100 ГОм, 100 кОм–100 ГОм и 100 кОм–200 ГОм. При точности 20 % соответствующие диапазоны равны 10–100 ГОм, 20–200 ГОм, 100 ГОм–1 ТОм, 100 ГОм–1 ТОм и 200 ГОм–2 ТОм. Для сопротивлений ниже 100 кОм точность не нормируется на каждом из пяти испытательных уровней, а для значений выше 100 ГОм, 200 ГОм, 1 ТОм, 1 ТОм и 2 ТОм соответственно также не нормируется.

Наименование производителя

Portable Digital Insulation Resistance Meter High Voltage Megohmeter Test Equipment
