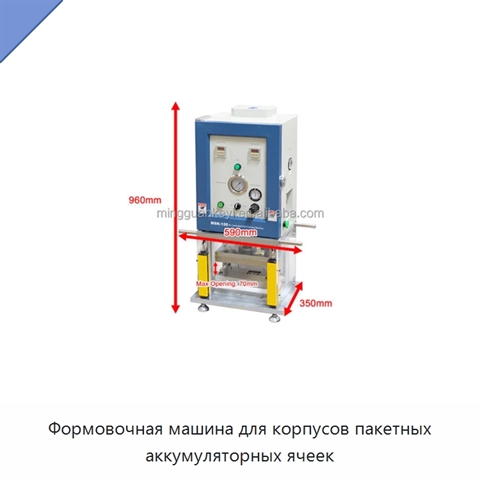

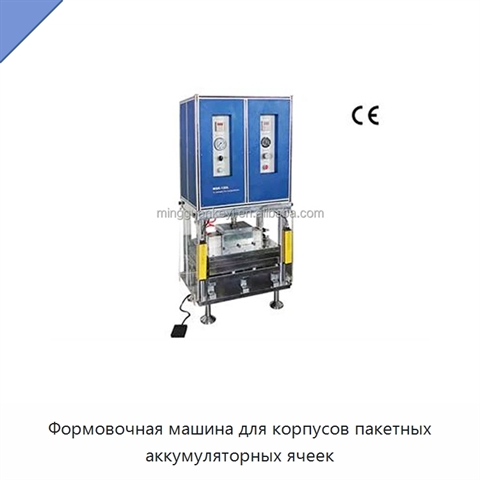

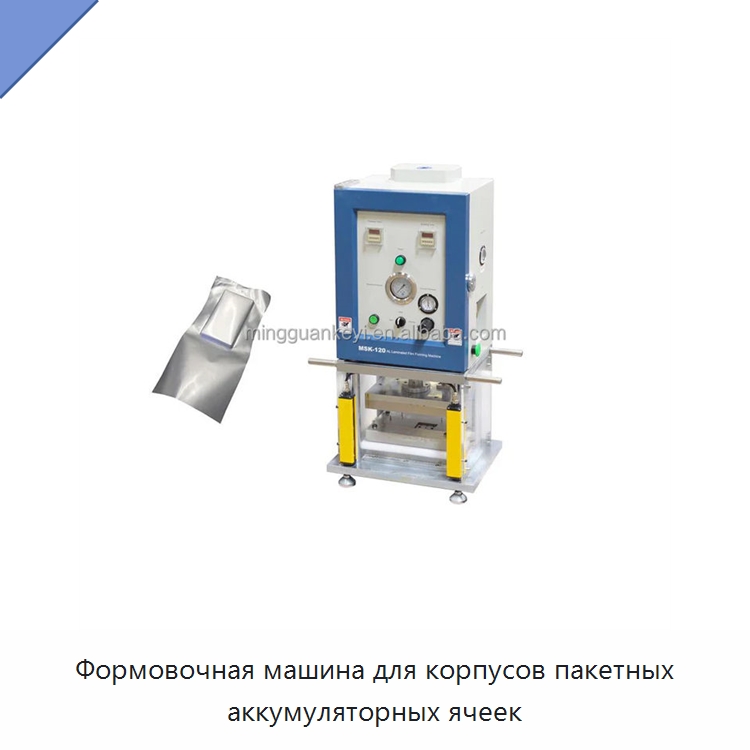

Формовочная машина для корпусов пакетных аккумуляторных ячеек

Оборудование формует полимерные корпуса из пленки с алюминиевой ламинацией толщиной 0,11–0,20 мм. Для малого диапазона предельные длина, ширина и высота составляют 150 × 120 × 6 мм, для большего — 350 × 280 × 6 мм. Регулируемая глубина с использованием дистанционных проставок позволяет согласовать формование с электродами, вырезанными машиной для резки электродов; проставки входят в стандартный набор. В поставку входит одна стандартная матрица; предусмотрены типоразмеры 62 × 46 мм и 200 × 150 мм с высотой 3, 4, 5 или 6 мм, а максимальное расстояние между верхней и нижней матрицами составляет 75 мм. Для корпуса цилиндрического типа максимальные диаметр и длина составляют 18 и 150 мм. Индивидуальная матрица доступна по запросу. Требуемое давление воздуха — 0,4–0,6 МПа или не менее 0,6 МПа; воздушный компрессор не включен. При использовании газового баллона вместо компрессора необходим двухступенчатый регулятор, ограничивающий давление рабочим диапазоном. Входное рабочее напряжение и выход адаптера составляют 24 В постоянного тока, а вход адаптера рассчитан на 100 или 220 В переменного тока. Все необходимые принадлежности, включая адаптер, включены. Максимальная потребляемая мощность составляет 200 Вт; максимальная глубина чашки до пуансона — менее 6,0 мм; максимальное усилие пробивки — 5 метрических тонн. Продолжительность одной операции — менее 8 с. По запросу доступно автоматическое устройство обработки по схеме «рулон — рулон». Изделие сертифицировано по CE.

Наименование производителя

Pouch Cell Case/Cup Forming Machine for Aluminum-Laminated Films with Optional Die - MSK-120 / MSK-120L
