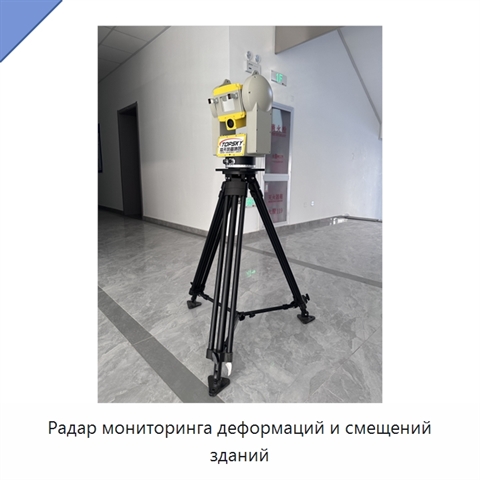

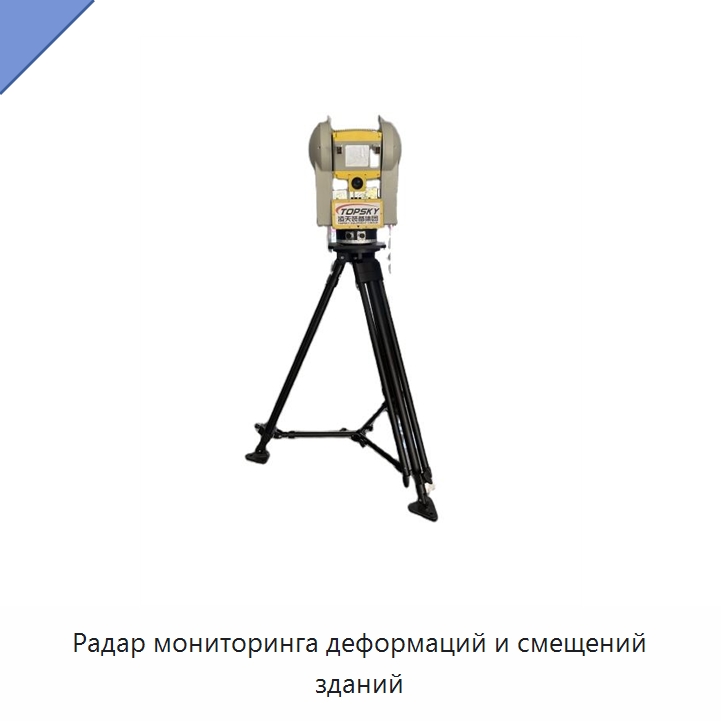

Радар мониторинга деформаций и смещений зданий

Радар использует микроволновое дистанционное зондирование и фазовую интерферометрию для бесконтактного контроля на расстоянии. Он выявляет смещения, прогибы и частоту собственных колебаний зданий, обеспечивая непрерывное наблюдение за сооружением целиком. Максимальная дальность мониторинга составляет 300 м, точность контроля деформаций — 0,1 мм, точность обнаружения прогиба — ±0,05 мм. Частота сбора данных составляет не менее 100 Гц, размер пикселя — 0,3 м × 3 мрад, угол мониторинга — 30°. Система выполняет автоматическое обнаружение круглосуточно и сохраняет работоспособность при дожде, снеге, тумане, дыме, пожаре и низкой освещённости. Интегрированная лёгкая конструкция ручного типа облегчает транспортировку и развёртывание. В радарную систему встроена камера для наблюдения за сценой; линия соединения камеры с радаром скрыта внутри системы, а изображения доступны через объединённый интерфейс управления. Система соединяется не более чем четырьмя кабелями. Локальное программное обеспечение собирает данные, обрабатывает радиолокационные эхосигналы, выполняет интерферометрическую обработку и инверсию малых деформаций. Оно контролирует состояние радара и механизма азимутального позиционирования, отображает положение сканирования в реальном времени, совмещает данные мониторинга с трёхмерным рельефом и поддерживает объединение с данными моделирования БПЛА и лазерного трёхмерного облака точек. Предусмотрены анализ смещения, скорости и ускорения, уведомления по электронной почте, настройка порогов тревоги и просмотр данных в реальном времени, за день, неделю, месяц и год. Для выбранных зон доступны линейные и криволинейные полигоны, отображение положения не менее трёх точек максимальной деформации, а также кривых деформации, скорости и ускорения в точке максимума. Система поддерживает распределённую коррекцию атмосферной фазы и разворачивание интерферометрической фазы склонов. Рабочая температура составляет от -30 до 60 °C.

Наименование производителя

PSR-300 building deformation and displacement monitoring radar (300m monitoring, 3D, PTZ)
