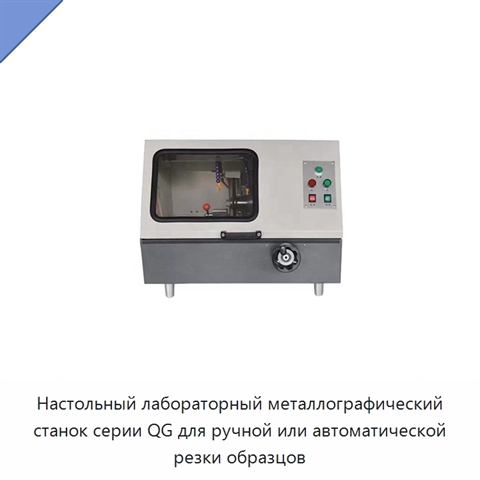

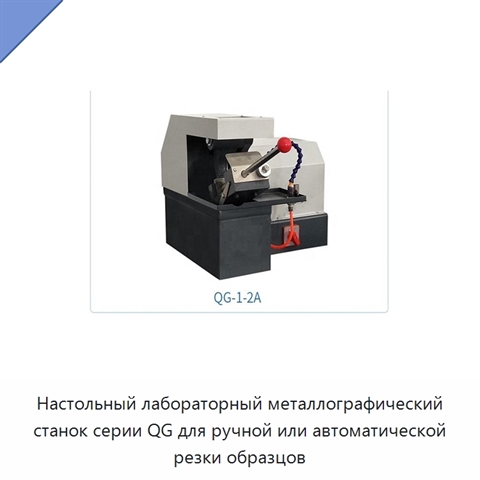

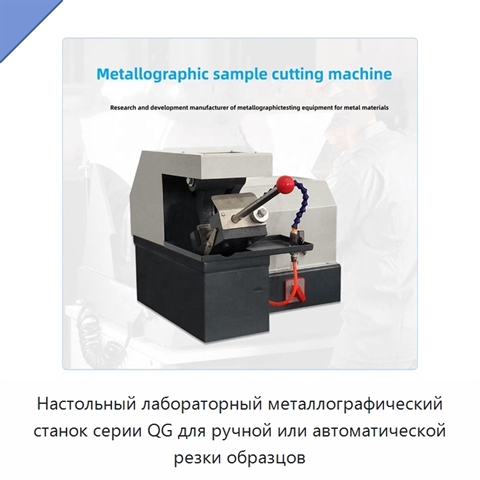

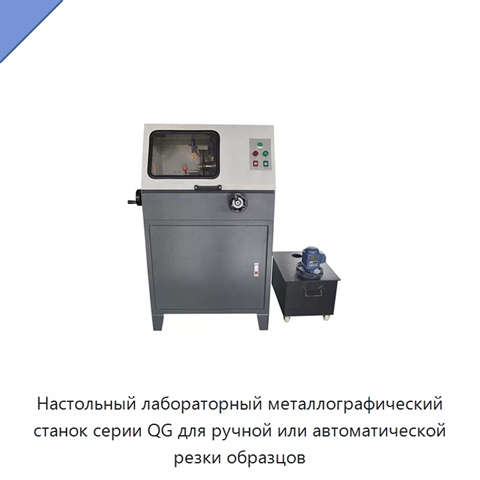

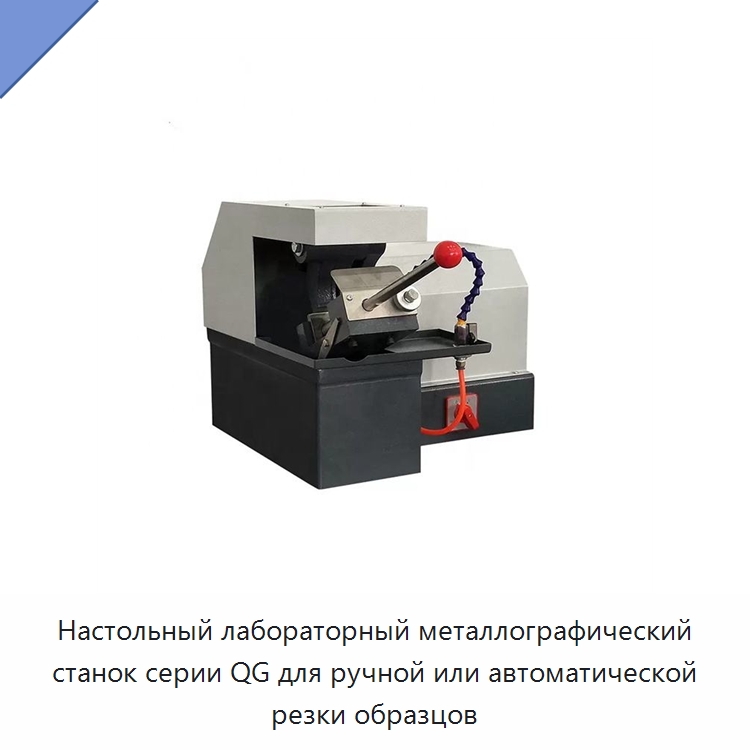

Настольный лабораторный металлографический станок серии QG для ручной или автоматической резки образцов

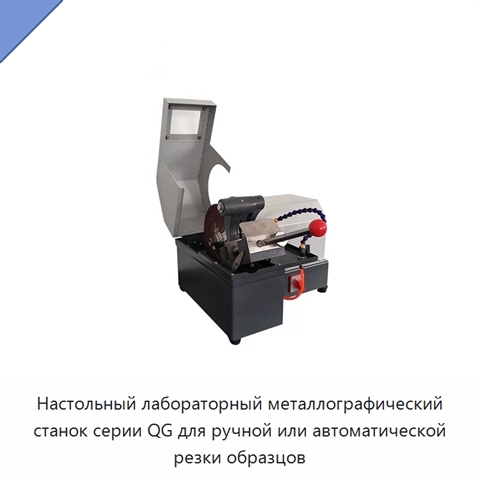

Настольный лабораторный металлографический станок серии QG предназначен для резки металлографических образцов и оснащён системой циркуляционного охлаждения. В зависимости от исполнения диаметр резки составляет 35, 50, 65, 85, 100 или 120 мм, а частота вращения главного шпинделя — 2800 об/мин. Размеры шлифовального круга составляют 250×2×32, 300×2×32 или 350×2×32 мм. Питание рассчитано на 380 В при частоте 50 Гц, мощность по исполнениям составляет 1,1, 2,2, 2 или 3 кВт. Масса исполнения составляет около 60 или 164 кг, габаритные размеры — 395×415×360, 620×700×520 или 730×700×520 мм. Двигатель закреплён на раме, на его валу установлена втулка, а гайка прижимает зажимную пластину к шлифовальному кругу. Опора закреплена перед двигателем. Пильная рама установлена на горизонтальной оси опоры и поворачивается вверх и вниз с помощью рукоятки. Зажимное основание закреплено на пильной раме; два зажимных винта перемещают зажимной механизм вперёд или назад для фиксации или освобождения образца. Водяной клапан и распылительная трубка установлены на водяной пластине, а рукоятка регулирует расход охлаждающей жидкости. Кожух закреплён на раме и опоре цепью и винтом, ограничивает разбрызгивание охлаждающей жидкости и предотвращает разлёт осколков шлифовального круга.
