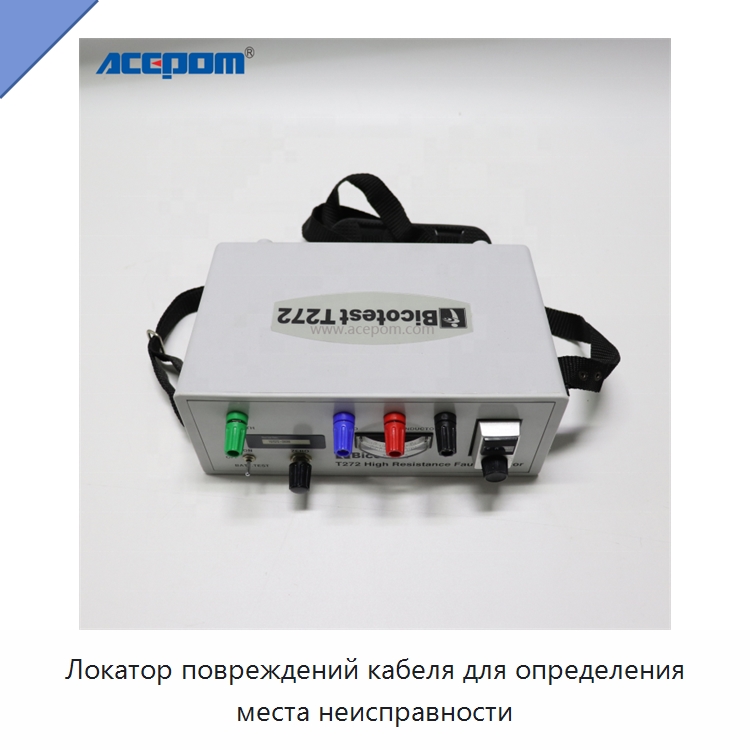

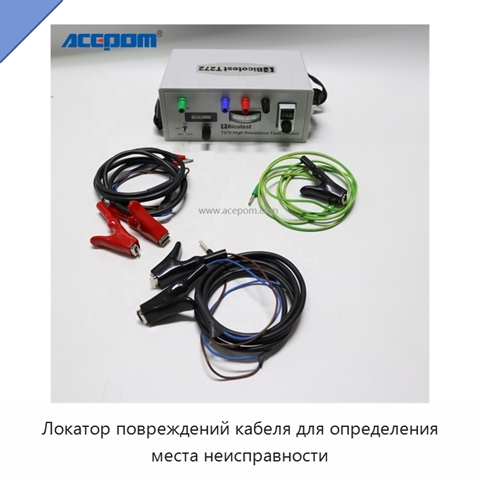

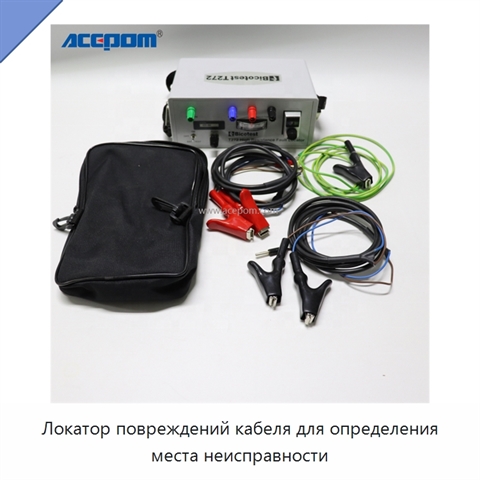

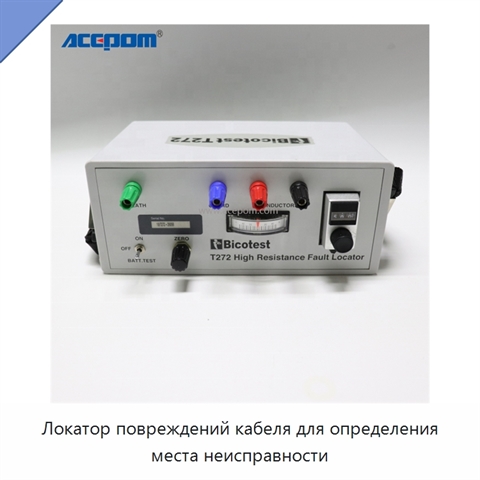

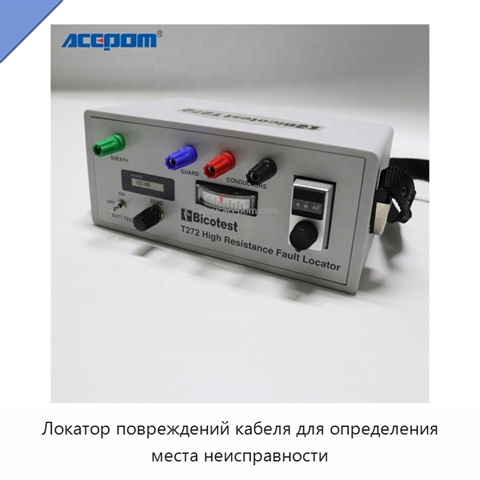

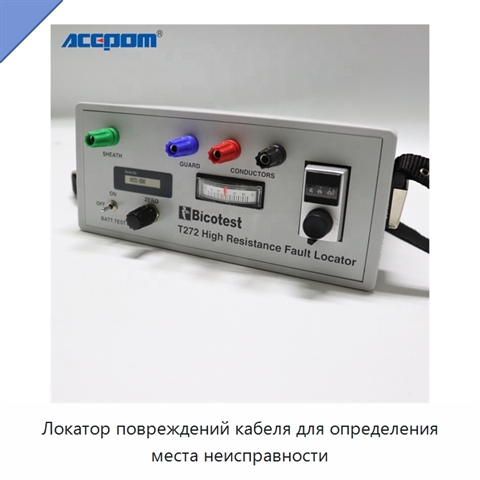

Локатор повреждений кабеля для определения места неисправности

Локатор повреждений кабеля работает с повреждениями с сопротивлением от 0 до 200 МОм. Повреждение может находиться между двумя проводниками либо между проводником и металлической оболочкой, концентрической нейтралью или землёй. Прибор использует твердотельную схему и обычный мост Уитстона: два участка повреждённого проводника, расположенные по разные стороны повреждения, а при необходимости исправный проводник образуют два внешних плеча моста, тогда как другие два плеча находятся внутри прибора. Детекторная схема с очень высоким входным сопротивлением сохраняет чувствительность при работе с повреждениями высокого сопротивления. Десятиоборотный прецизионный балансировочный регулятор показывает положение повреждения в процентах общей длины петли. Если оба конца повреждённого проводника недоступны со стороны испытания, применяют исправный проводник того же поперечного сечения; для проводника другого размера используют коэффициент пересчёта эквивалентной длины петли. Также возможны пара проводников вспомогательного кабеля или выносной провод, проложенный по поверхности земли, при небольшой длине кабеля. Повреждения в диэлектриках, включая резину и полиэтилен, локализуются с точностью значительно лучше ±0,5% длины петли, обычно 0,1%, хотя результат может ограничиваться неоднородностью проводника. Корпус выполнен из стеклопластика и оснащён ремнём для переноски; клеммы, органы управления и микроамперметр детектора нуля размещены на верхней панели.

Наименование производителя

RADIODETECTION T272 Cable Fault Detector Position Indicator for Defects of Cable
