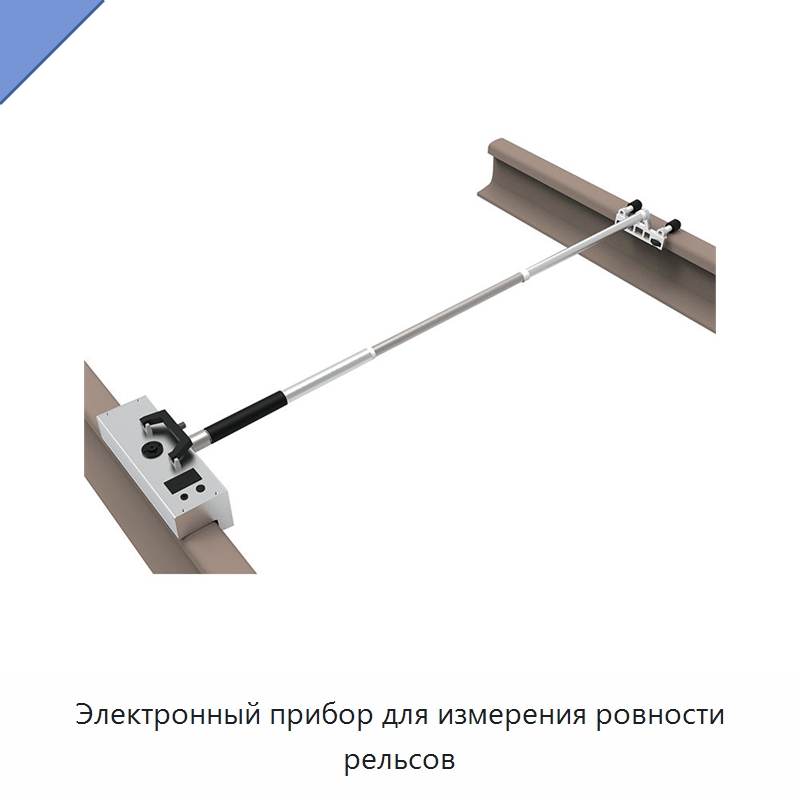

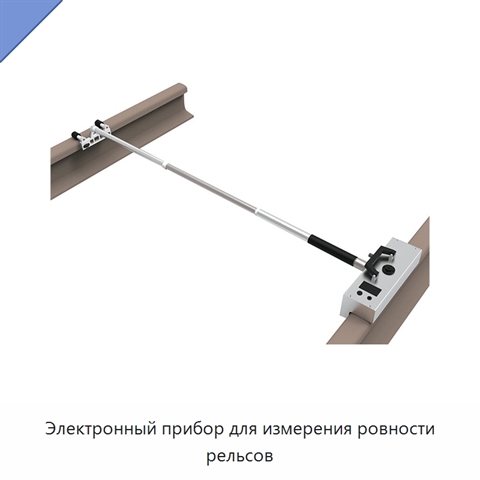

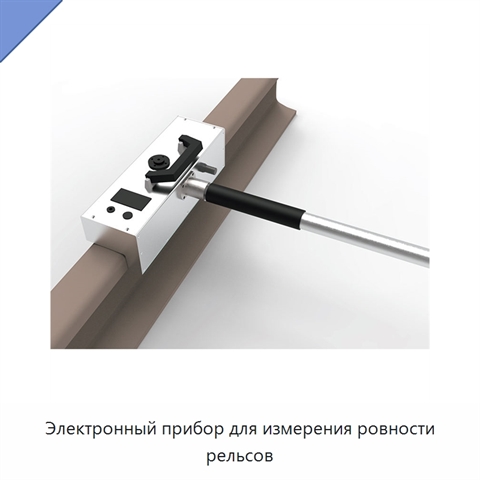

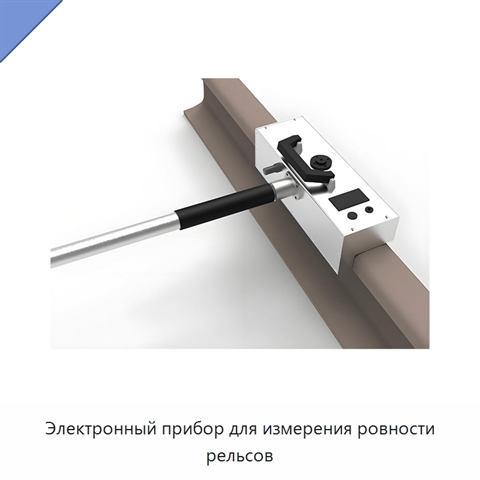

Электронный прибор для измерения ровности рельсов

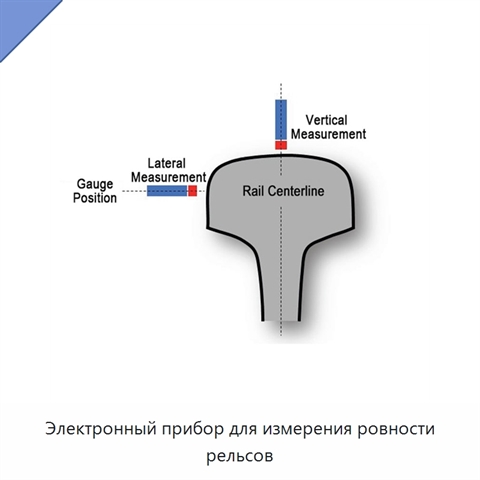

Бесконтактный электронный прибор измеряет ровность головки рельса и коротковолновую волнистость его боковой и верхней поверхностей. За один цикл можно контролировать участок длиной до 10 м; диапазон обнаруживаемых длин волн составляет от 10 до 7000 мм. Разрешение равно 0,1 мкм, повторяемость — 0,01 мм, абсолютная точность — 0,02 мм, а разрешение по пройденному пути — 1 мм. Одновременная оценка верхней и боковой поверхностей повышает эффективность измерений, а бесконтактный способ позволяет выявлять коротковолновую геометрию через сварные стыки. Положение датчика при контроле верхней поверхности задаётся по центральной линии; при боковом контроле оно находится на 16 мм ниже головки. Скорость измерения составляет 1 м/с, диапазон применяемой ширины колеи — от 870 до 1525 мм, рабочая температура — от −20 до +50 °C; допускается работа в тоннелях. Масса измерительного оборудования составляет 2,5 кг. Точность датчика калибруют с применением гранитной платформы класса 00 длиной 4 м. Мобильное приложение выполняет функции контроллера верхнего уровня: данные нескольких измерений можно отображать наложением для сравнения повторяемости и результатов до и после шлифования, а результаты синхронизировать с сервером. Результаты включают сведения о ровности и положении на пути.

Наименование производителя

Railway Electronic Straightedge CRMR Series Rail Flatness Measuring Instrument
