Артикул: 228-077
Модель: ТЕЦШ-53-5З
Секция: Дополнительная

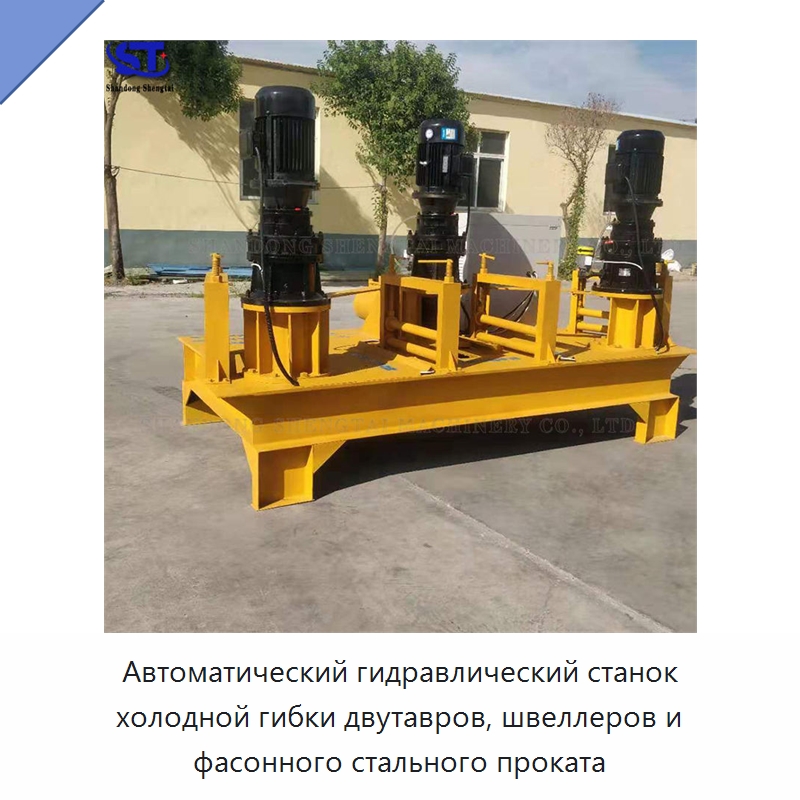

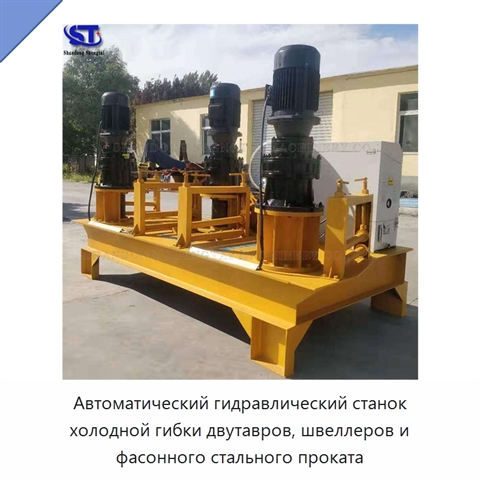

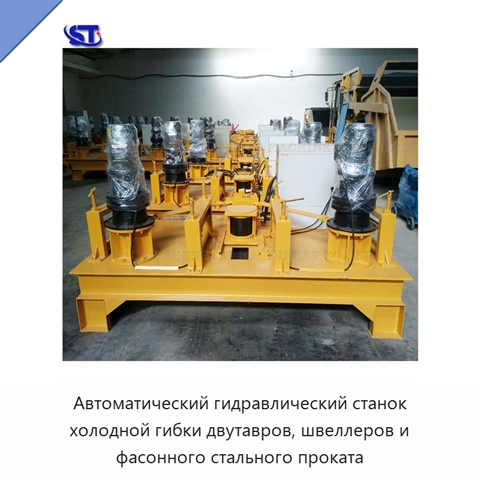

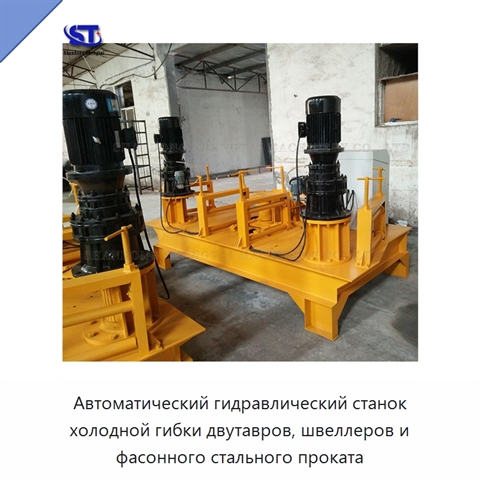

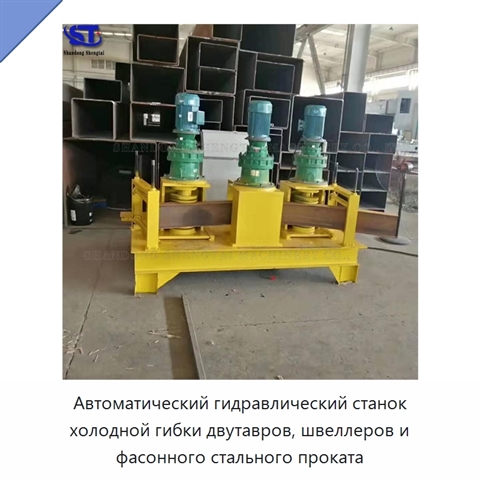

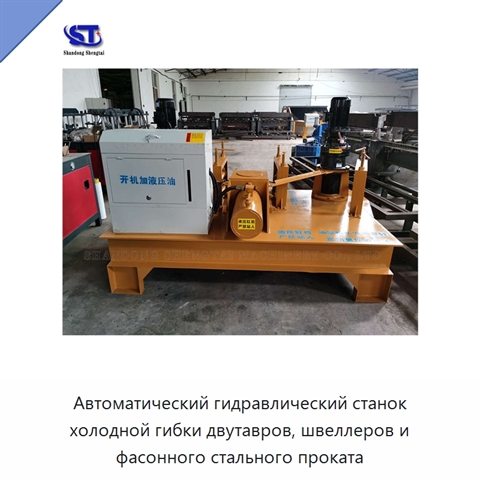

Автоматический гидравлический станок холодной гибки двутавров, швеллеров и фасонного стального проката
Автоматический гидравлический станок выполняет холодную гибку двутавров, швеллеров и фасонного стального проката. Гидросистема обеспечивает плавную передачу усилия, высокое давление и точное позиционирование, повышая точность обработки. Минимальный радиус гибки составляет 2 м, скорость выдвижения цилиндра — 8–15 мм/с, частота вращения приводного ролика — 7–10 об/мин. Давление в гидросистеме достигает 26 МПа, суммарная мощность равна 7,4 кВт, габаритные размеры станка — 2,4 × 1,5 × 1,4 м. Для работы двутавр устанавливают на станок до контакта с роликом, которому вращение передаётся через редуктор, после чего заготовку фиксируют прижимной рукояткой и запускают насосную группу. Электрогидравлический клапан и переключатель управляют перемещением рабочего цилиндра вперёд и назад. При выдвижении цилиндр прижимает профиль к опорным роликам и вызывает гибочную деформацию; подача выполняется участками по 10–15 мм. Затем основной двигатель перемещает профиль через роликовый узел, а повторение операций позволяет получить требуемый изгиб. Приводной и пассивный ролики изготовлены из специальных материалов и полностью термообработаны для снижения износа и предотвращения царапин на заготовке. Конструкция гидросистемы дополнена реверсивным выталкивающим устройством, обеспечивающим усиленное выталкивание и уменьшающим необходимость в частом обслуживании.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический станок холодной гибки профилей
Гидравлический станок холодной гибки используют для последовательной гибки двутавров, швеллеров и фасонного стального проката до требуемого радиуса.
Характеристики ТЕЦШ-53-5З
Модель (по базе 91Т)ТЕЦШ-53-5З
Основные компонентыдвигатель, подшипник, редуктор, мотор, сосуд под давлением
Отчёт об испытаниях оборудованияпредоставлен
Видео выходного контроляпредоставлена
Масса (кг)2000
Гидравлический станок холодной гибки профилей - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ТЕЦШ-53-5З под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ТЕЦШ-53-5З под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 23.08.26
Производитель и характеристики проверены.
