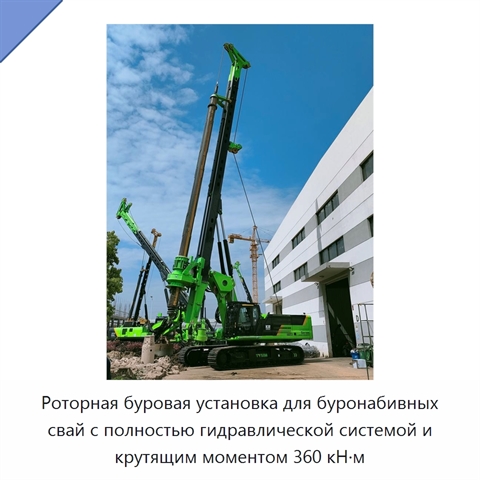

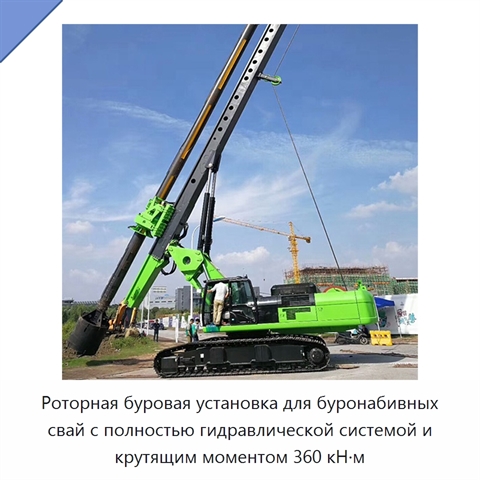

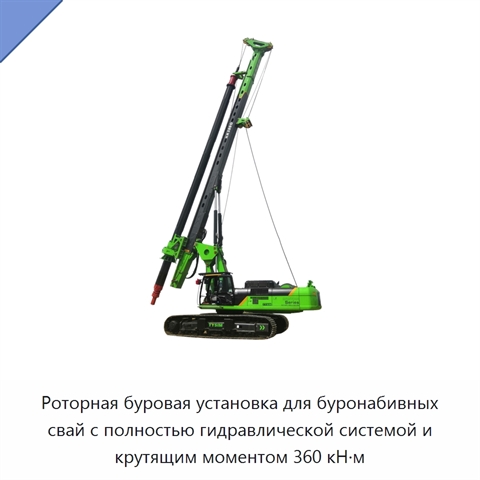

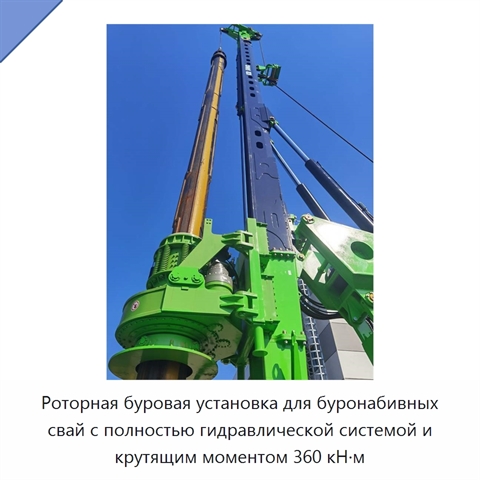

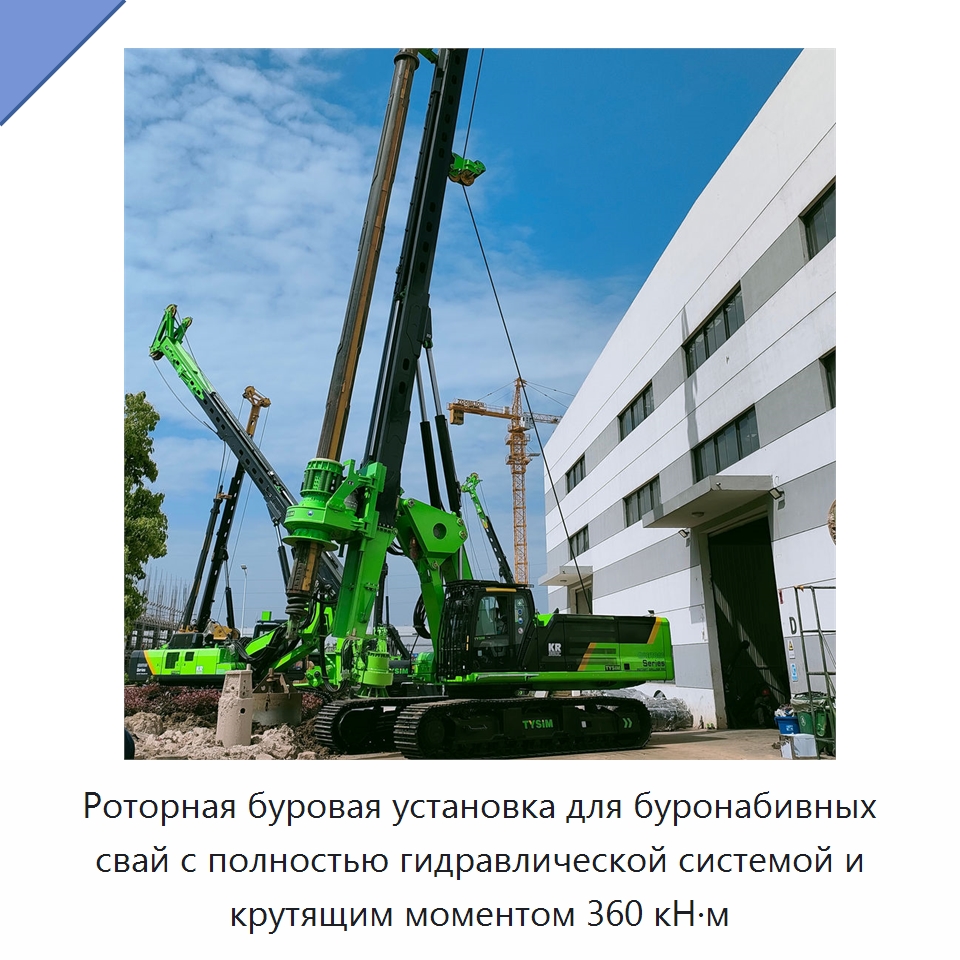

Роторная буровая установка для буронабивных свай с полностью гидравлической системой и крутящим моментом 360 кН·м

Роторная буровая установка для буронабивных свай оснащена полностью гидравлической системой. Максимальный крутящий момент составляет 360 кН·м, диаметр бурения — 2000/2500 мм, глубина — 83/54 м, а рабочая частота вращения — 5–26 об/мин. Максимальное усилие подъёма достигает 220 кН. Тяговое усилие главной лебёдки равно 320 кН при скорости 60 м/мин, вспомогательной — 110 кН при скорости 70 м/мин. Ход цилиндра составляет 6000 мм. Мачта наклоняется вбок на ±5°, вперёд на 5° и назад на 90°. Давление в системе — 35 МПа, давление пилотного контура — 4 МПа. Максимальная скорость передвижения составляет 1,4 км/ч, максимальное тяговое усилие — 585 кН. В рабочем положении установка имеет высоту 22605 мм и ширину 4300 мм. Транспортные габариты составляют 16505 мм в длину, 3000 мм в ширину и 3646 мм в высоту. Полная масса — 89 т. Двигатель имеет водяное охлаждение, шесть цилиндров рядного расположения, турбонаддув и охлаждение наддувочного воздуха по схеме «воздух — воздух». Количество цилиндров, их диаметр и ход соответствуют значению 6×125×147 мм. Рабочий объём двигателя составляет 9,3 л, номинальная мощность — 259 кВт при 1800 об/мин, максимальный крутящий момент — 1898 Н·м при 1400 об/мин. Буровая штанга может иметь фрикционное или блокируемое исполнение; наружный диаметр в обоих случаях — φ508. Сочетания числа слоёв и длины каждой секции составляют 6×15 и 4×15, соответствующая максимальная глубина — 83 и 54 м. Ширина колеи шасси находится в диапазоне 3000–4300 мм, ширина гусеничной пластины составляет 800 мм, задний радиус поворота — 4839 мм.
