Переносная дизельная роторная буровая установка

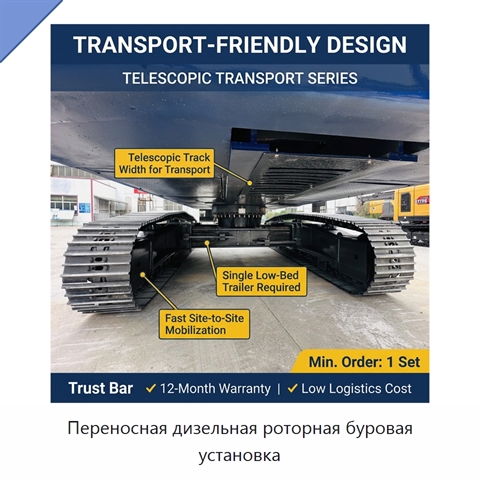

Буровая установка имеет гусеничное исполнение и гидравлическую конструкцию. Двухмоторный привод вращения развивает крутящий момент 80–150 кН·м при частоте вращения 5–35 об/мин. Максимальный диаметр бурения составляет 450–1500 мм, глубина бурения — 21–40 м. Максимальное усилие подачи вниз равно 80–120 кН, вверх — 120–130 кН; ход цилиндра подачи составляет 2500–3500 мм. Максимальное рабочее давление находится в диапазоне 28–32 МПа. Главная лебедка имеет тяговое усилие 120–160 кН и скорость каната 45–72 м/мин, диаметр каната — 24–26 мм. Для вспомогательной лебедки эти значения составляют соответственно 20–80 кН, 50–80 м/мин и 12–16 мм. Мощность двигателя составляет 154 или 169 кВт. Ширина гусеничного хода в сложенном состоянии равна 2600–3000 мм, в разложенном — 3400–3800 мм; ширина гусеничного башмака — 600 мм. Максимальная скорость передвижения — 5 км/ч, рабочая высота — 10800–16500 мм, радиус поворота хвостовой части — 3600–7200 мм. Вместимость гидравлического и топливного баков составляет 200 или 240 л для каждого бака. Эксплуатационная масса — 19–41 т. Транспортные габариты составляют 11000 × 2650 × 3350 мм, 11000 × 2800 × 3450 мм, 11500 × 2800 × 3550 мм или 14000 × 3000 × 3800 мм. Мачта наклоняется назад на 90°, вперед и вбок — на 4°.

Наименование производителя

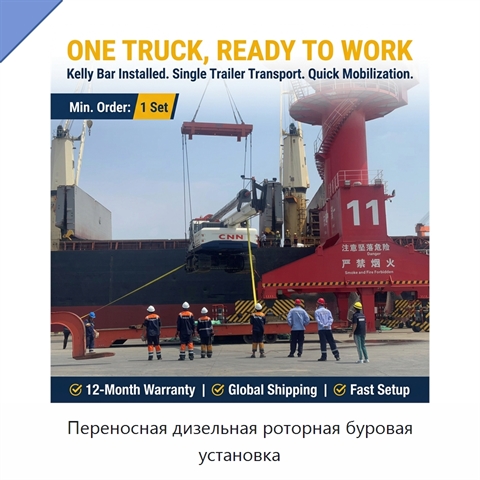

Rotary Drilling Rig Diesel-Powered Portable with Single Trailer Transport Kelly Bar Mounted for Fast Relocation 20-40m Depth
