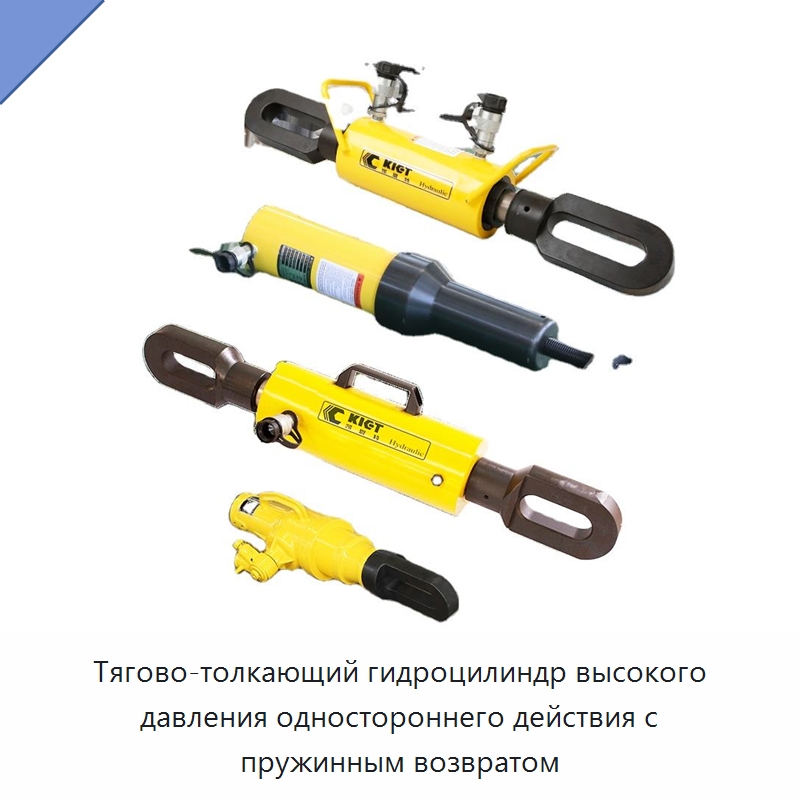

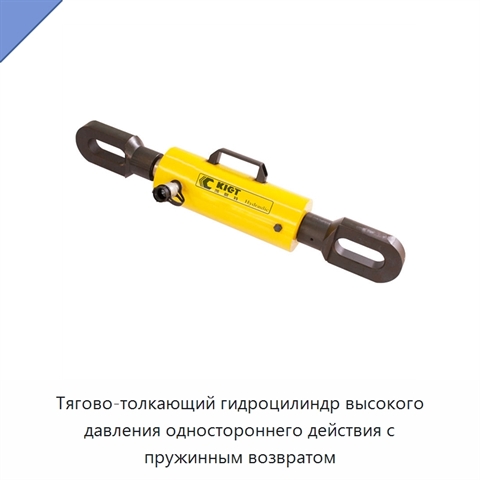

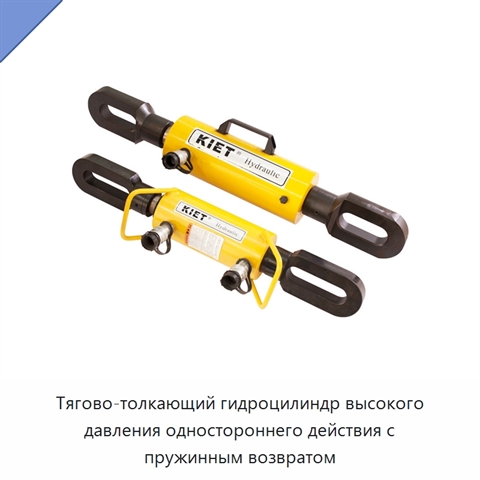

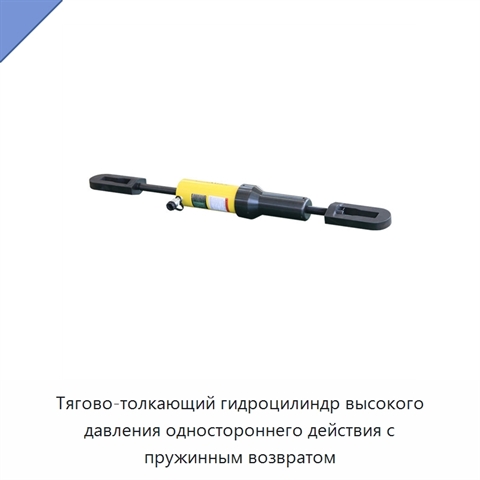

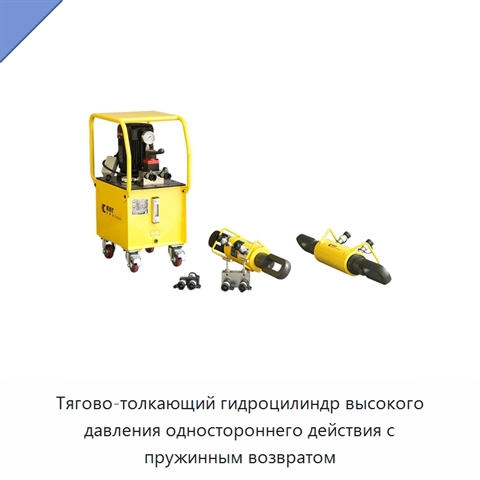

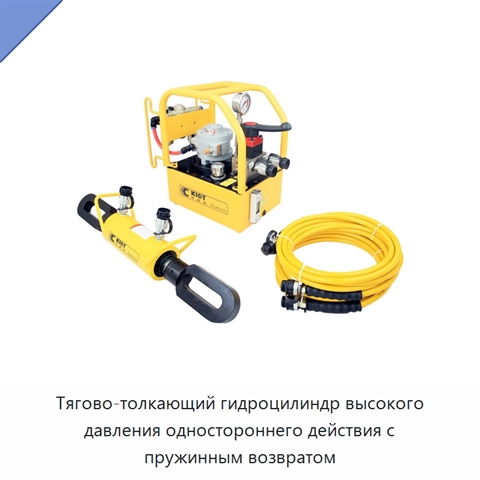

Тягово-толкающий гидроцилиндр высокого давления одностороннего действия с пружинным возвратом

Name: Тягово-толкающий гидроцилиндр высокого давления одностороннего действия с пружинным возвратом
SKU: 119-161

Гидроцилиндр одностороннего действия предназначен для тянущих и толкающих операций; возвратный ход выполняется пружиной. В конструкции применяется высокопрочная легированная сталь. Плунжер выполнен из стали и имеет твёрдое хромовое покрытие, а ограничитель хода и защита от выброса предотвращают его чрезмерное выдвижение. Скребковое уплотнение уменьшает проникновение загрязнений и продлевает срок службы гидроцилиндра; также предусмотрен очиститель плунжера. Резиновый сильфон защищает шток. Покрытие запечённой эмалью повышает коррозионную стойкость наружной поверхности. Комплект каждого исполнения включает соединительную муфту 3/8"-18 NPT и пылезащитный колпачок. Максимальное рабочее давление составляет 70 МПа. Номинальная грузоподъёмность в зависимости от исполнения составляет 2,5, 5, 10, 30 или 50 т, ход плунжера — 127, 140, 151, 152 или 155 мм. Наружный диаметр составляет 48, 57, 85, 136 или 140 мм, высота в сложенном состоянии — 264, 301, 289, 587, 541, 1085 или 719 мм, масса — 1,8, 4,5, 9,5, 15,9, 13,2, 48,1 или 53,5 кг. В конструкции применяются сменные соединительные звенья.

Наименование производителя

Shipyard Applied Push And Pull Hydraulic Cylinder Cylinder Cheap price, KIET Brand Single Acting Hydraulic Push Pull Cylinders, KET-BRC Single Acting High Pressure Pulling Hydraulic Cylinder Jack

Задать вопрос Искать на Baidu

Какую задачу решает тягово-толкающий гидроцилиндр

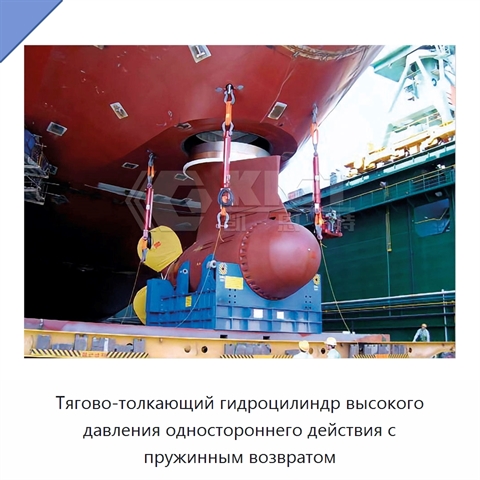

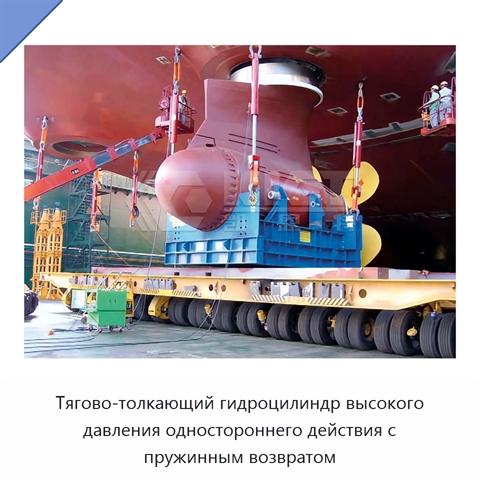

Тягово-толкающий гидроцилиндр применяется в судостроении для подъёма при установке гребного винта, натяжения мачт и гибки стальных листов для сварки.

Характеристики ХИМ-97(5К)

Модель (по базе 91Т)ХИМ-97(5К)

Материалнержавеющая сталь, легированная сталь

Максимальная высота719 мм, 1085 мм

Источник питаниягидравлический

Типгидравлический домкрат

Внешний диаметр48; 57; 85; 136; 140 мм

Гидравлическое соединениесоединительная муфта 3/8"-18 NPT

Закрытая высота264; 301; 289; 587; 541; 1085; 719 мм

Защита соединенияпылезащитный колпачок

Конструкция плунжераконструкция с ограничителем хода плунжера

Максимальное рабочее давление70 МПа

Масса1,8; 4,5; 9,5; 15,9; 13,2; 48,1; 53,5 кг, 1,8; 4,5; 9,5; 13,2; 15,9; 48,1; 53,5 кг

Номинальная грузоподъемность2,5; 5; 10; 30; 50 т, 2,5 т (24 кН); 5 т (51 кН); 10 т (105 кН); 30 т (326 кН); 50 т (505 кН)

Объём масла45; 101; 228; 227; 722; 1155 см³

Покрытиетвёрдое хромовое покрытие плунжеров; покрытие запечённой эмалью

Принцип действиятолкание и вытягивание, одностороннее действие

Уплотнениескребковое уплотнение

Ход127; 140; 151; 155; 152 мм

Тягово-толкающий гидроцилиндр - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ХИМ-97(5К) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
