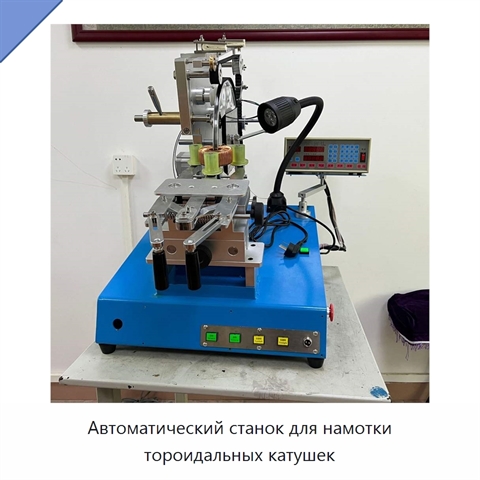

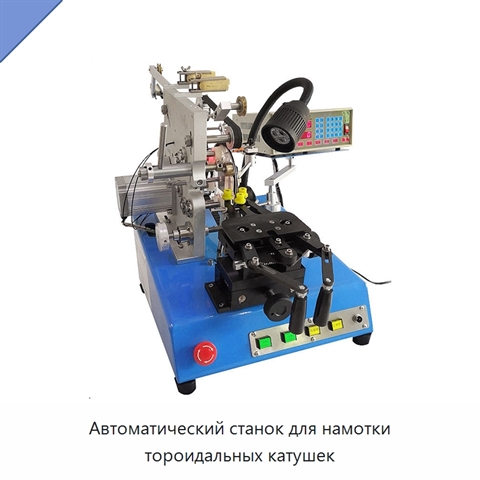

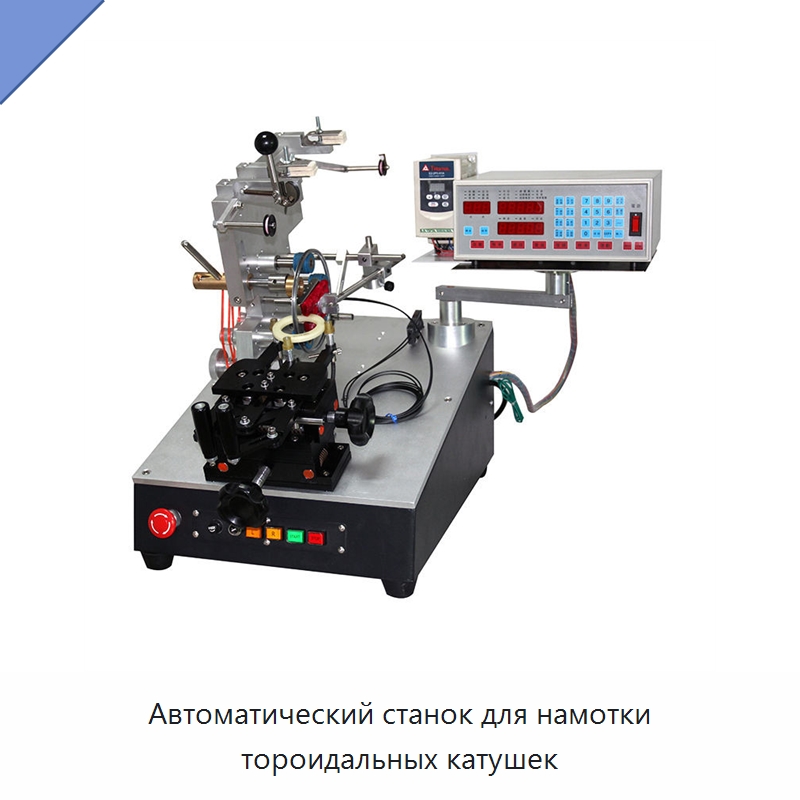

Автоматический станок для намотки тороидальных катушек

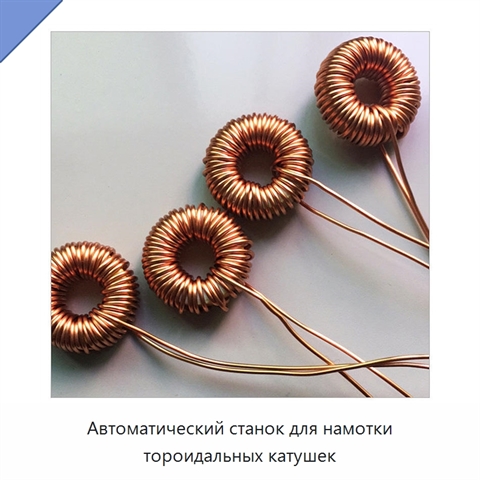

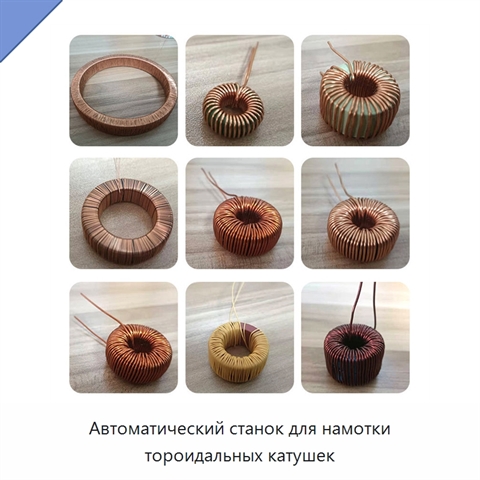

Автоматический станок для намотки тороидальных катушек выполнен с одной главной осью и контроллером управления. Максимальная частота вращения составляет 0–1500 об/мин. Шпиндель оснащён двигателем переменного тока мощностью 370 Вт, а для перемещения намотки предусмотрен шаговый двигатель. Накопительное кольцо имеет размер 101,6 мм. Оборудование рассчитано на наружный диаметр тороидального изделия 8–40 мм и диаметр провода 0,025–0,2 мм. Напряжение оборудования составляет 220 В. Габаритные размеры станка — 600 × 650 × 650 мм. Конструкция обеспечивает автоматическое выполнение операций намотки с заданными параметрами перемещения и вращения.
