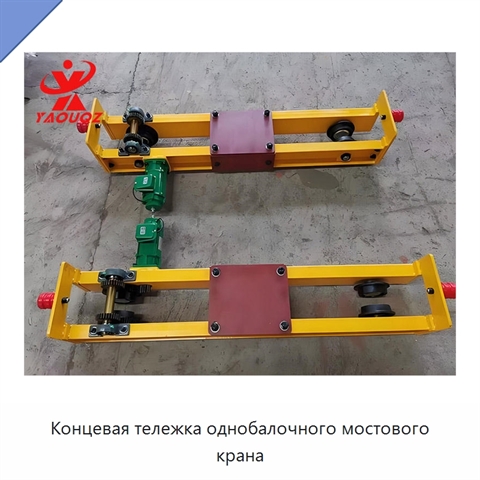

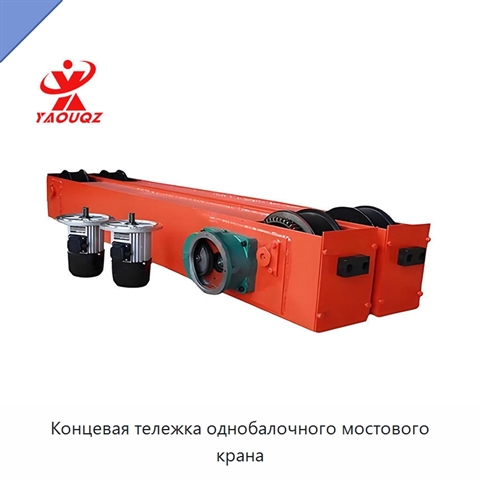

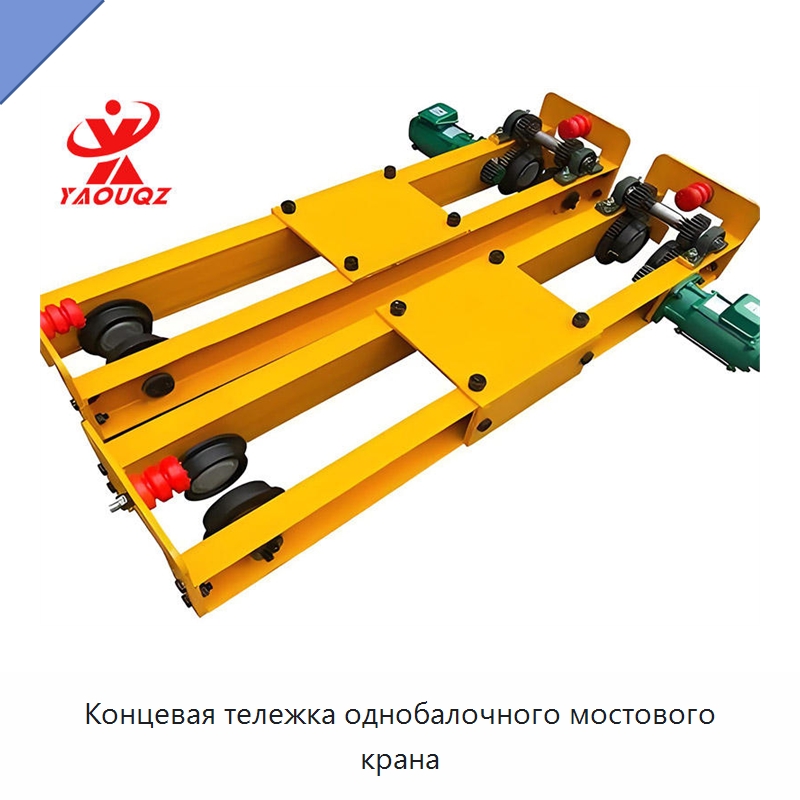

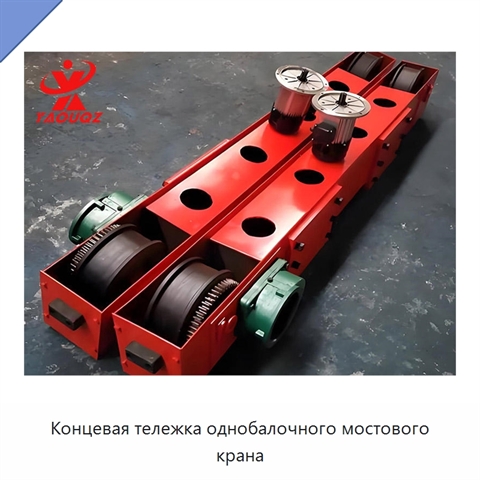

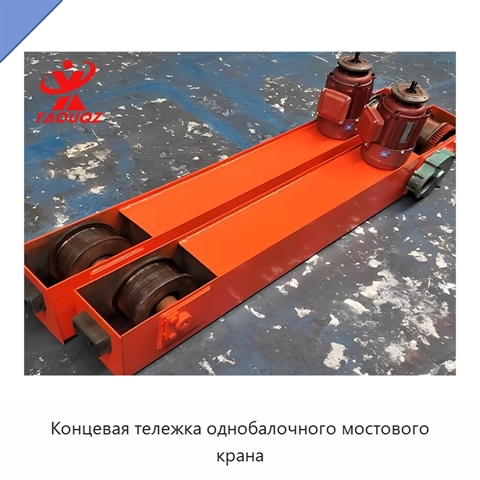

Концевая тележка однобалочного мостового крана

Концевая тележка однобалочного мостового крана выполнена с использованием прямоугольной стальной трубы, буферного моторного привода и кованых колёс. Для изготовления применяют токарный станок с числовым программным управлением; технологическая обработка включает растачивание, фрезерование и сверление. Предусмотрены варианты 1 т–11,5 м, 2/3 т–16,5 м, 5 т–22,5 м, 10 т–28,5 м и 20 т–16,5 м. Размеры прямоугольной стальной трубы для различных вариантов составляют 150 × 150 × 6, 150 × 200 × 8, 150 × 250 × 8, 200 × 250 × 8, 200 × 300 × 8 и 200 × 400 × 8. Размеры кованых колёс составляют 125 × 60, 160 × 70, 200 × 70, 250 × 80 и 315 × 90. Мощность моторов в разных вариантах равна 0,38 Вт × 2, 0,4 кВт × 2, 0,75 кВт × 2, 1,1 кВт × 2 и 1,5 кВт × 2.
