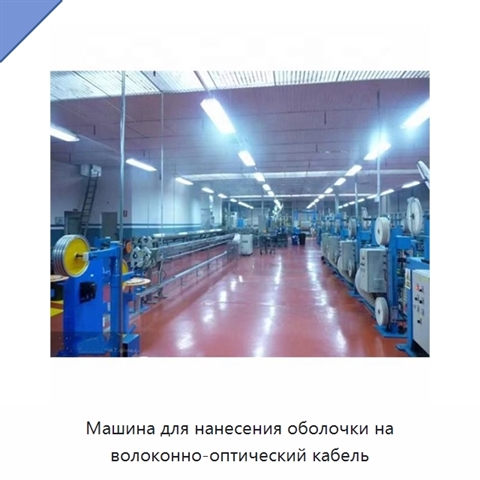

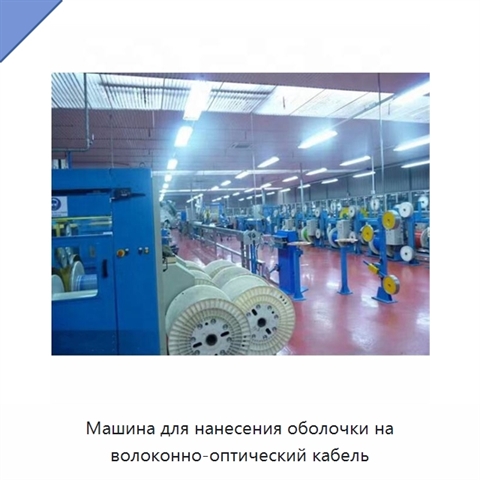

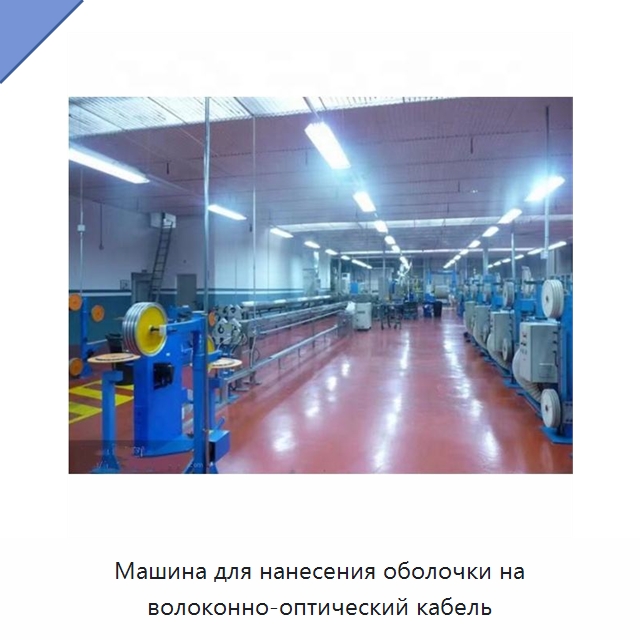

Машина для нанесения оболочки на волоконно-оптический кабель

Технологическая линия предназначена для работы с плотным оптическим волокном диаметром 0,6 или 0,9 мм и кабелем диаметром 2,0 или 3,0 мм. Для симплексного кабеля с ПВХ рабочая скорость составляет 100 м/мин, для дуплексного кабеля с ПВХ — 80 м/мин; скорость линии — 150 м/мин. В состав оборудования входят рамы размотки плотного и оптического волокна, размотка арамидной нити с 10 бобинами, экструдер ×25 с одной головкой, подающим устройством, сушилкой компаунда и мастербатчем. Предусмотрены ванна горячей воды длиной 4 м с баком, охлаждающая ванна длиной 12 м с холодильной системой и сушилка обдувом. Линия оснащена системой контроля диаметра, детектором утолщений и перетяжек, одноколёсным тяговым капстаном Ф630, двухбарабанным приемным устройством с накоплением 100 м и системой электрического управления. Размер катушки размотки оптического волокна — PN 235. Натяжение подачи плотного волокна: 0,5–1,5 Н ± 0,05 Н и 0,4–1,5 Н ± 0,05 Н; натяжение приемки — 3–20 Н. Натяжение подачи арамидной нити регулируется в диапазоне 0,5–3 Н ± 0,05 Н. Дополнительное затухание не превышает 0,02 дБ/км. Габариты линии — 28 м × 3,5 м × 3,5 м (длина × ширина × высота), высота центра линии — 1000 мм, мощность питания — 45 кВт. Направление работы линии задается потребителем.
