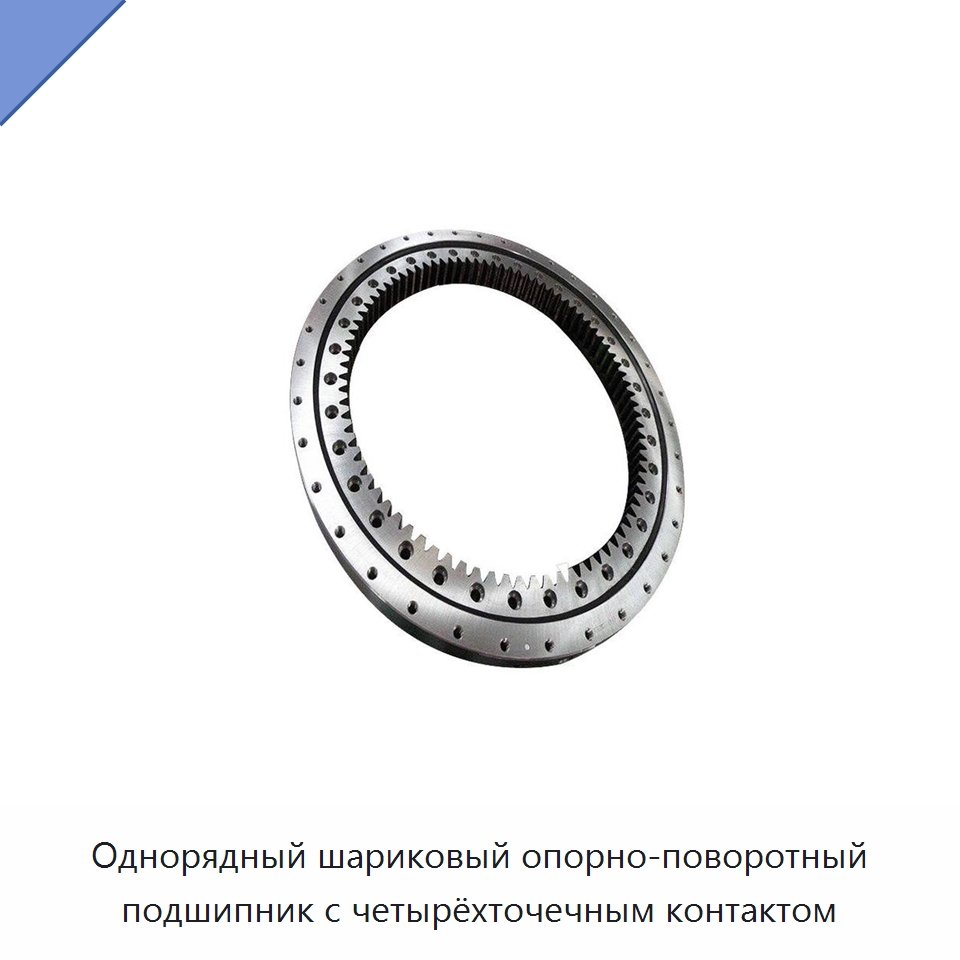

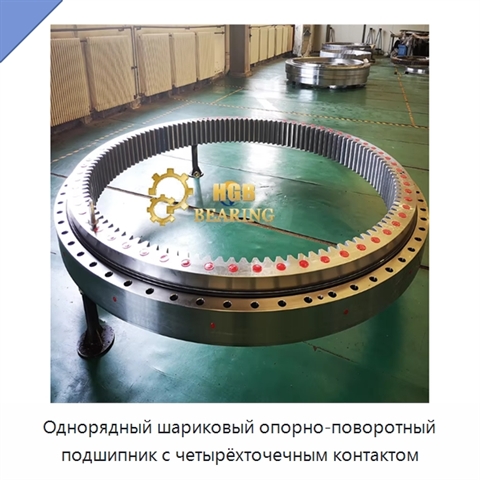

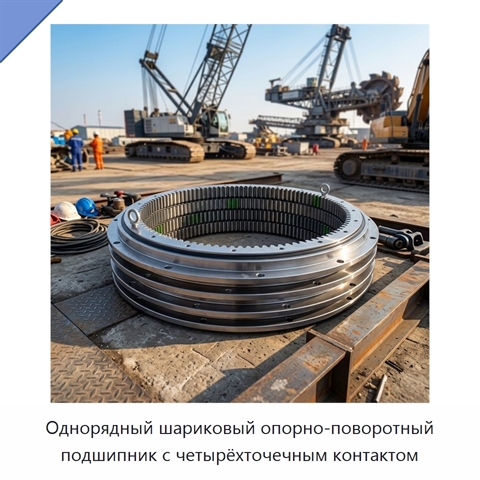

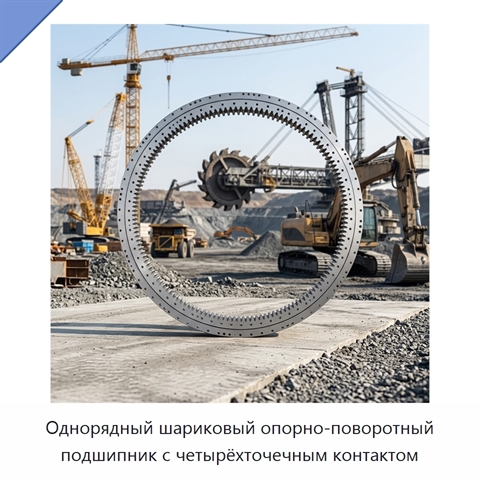

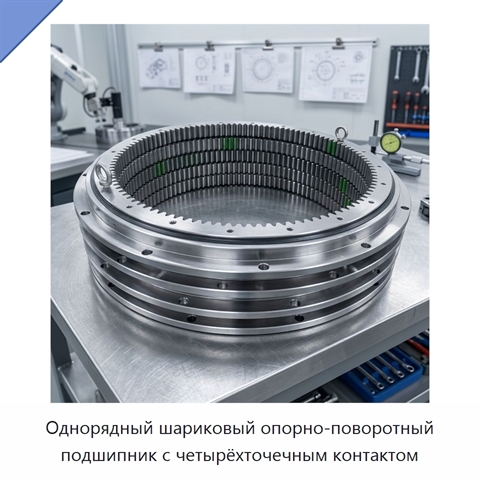

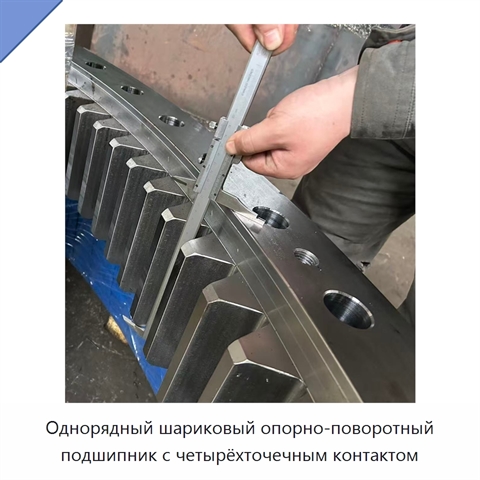

Однорядный шариковый опорно-поворотный подшипник с четырёхточечным контактом

Кольца подшипника изготовлены из легированной стали, зубья венца подвергнуты термообработке и закалке, а для герметизации используется резиновое уплотнение. В исполнении размером 1676 × 1422 × 78 мм модуль зацепления 10 сочетается со 144 зубьями. Смещение профиля составляет +2,8 модуля: такая геометрия увеличивает толщину основания зуба, исключает подрезание и оптимизирует удельное скольжение при частых пусках, остановках и реверсировании под ударной нагрузкой. Непосредственный привод венца осуществляется от гидромотора основной машины. Посадочный допуск f9 обеспечивает точное размещение кольца в отверстии корпуса. Монтажные отверстия образуют симметричную схему 36 + 36, то есть 72 равномерно расположенные точки крепления, благодаря чему предварительный зажим распределяется по всей окружности. Четыре пресс-маслёнки размещены на наружном кольце с интервалом 90°, поэтому при любом угловом положении во время монтажа доступна как минимум одна точка смазки. Предусмотрены отдельные исполнения только с внутренним или только с наружным зубчатым венцом.
