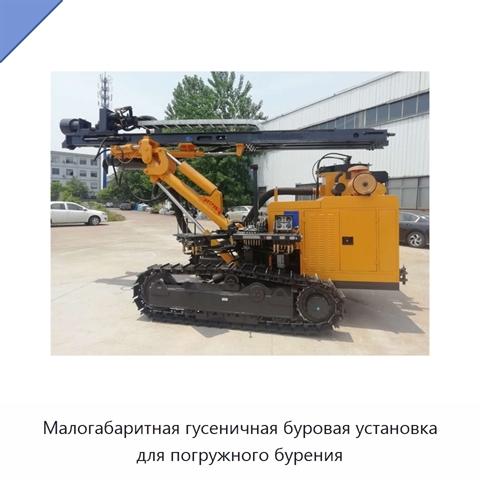

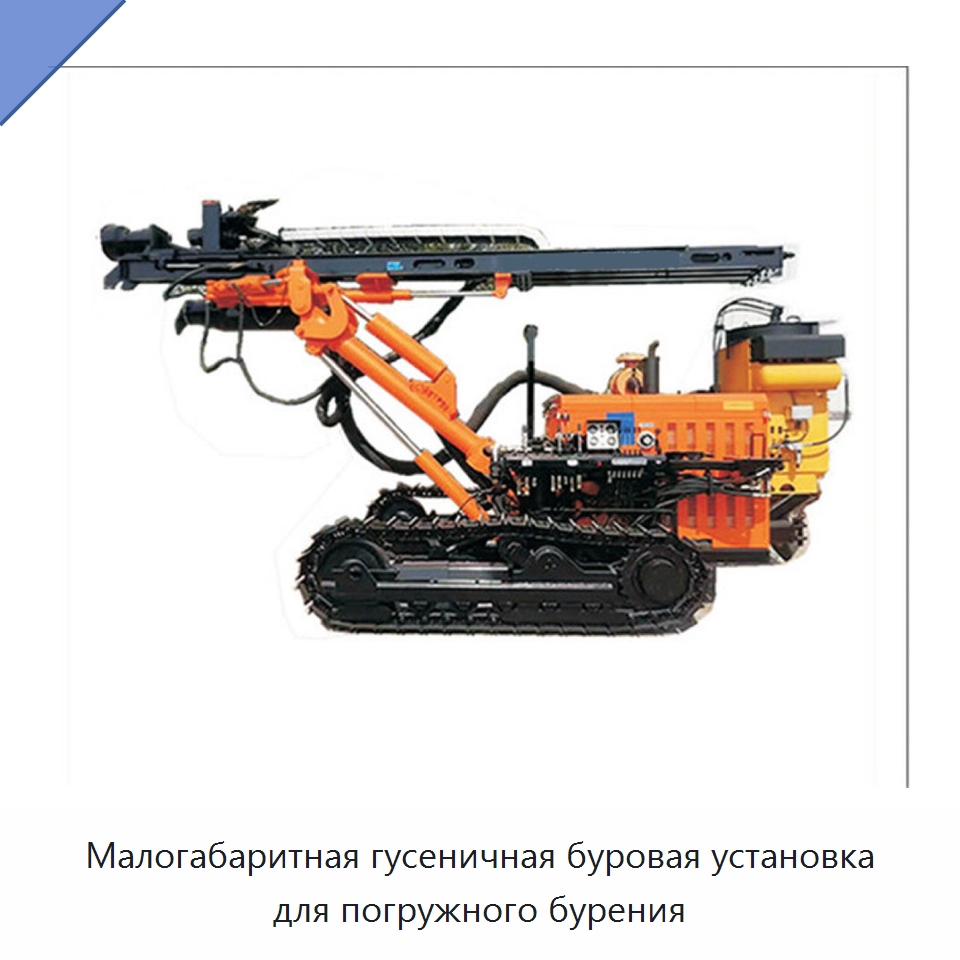

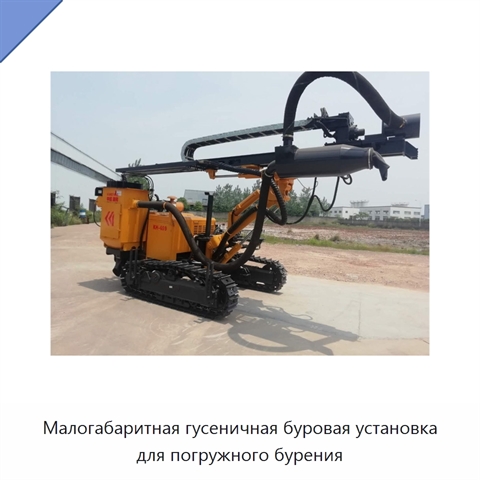

Малогабаритная гусеничная буровая установка для погружного бурения

Малогабаритная мобильная гусеничная буровая установка выполняет роторно-ударное погружное бурение. Гусеничная ходовая часть имеет низкий центр тяжести и большую площадь опоры, что облегчает движение по неровной местности. Автоматическое выравнивание гусеничного механизма обеспечивает плавное перемещение и уменьшает воздействие неровностей грунта на установку. Мониторинг тормозной системы и механизм управления ходом связаны между собой: при остановке включается торможение, что повышает устойчивость при движении по склонам. Левую и правую гусеницы можно перемещать раздельно для движения вперёд, назад и поворота. Масса установки составляет 7200 кг, габариты — 5800 × 2330 × 2500 мм. Установка работает с породами твёрдостью f=6-20, выполняет скважины диаметром 105-152 мм, а экономичная глубина бурения составляет 20 м. Частота вращения равна 0-110 об/мин, крутящий момент — 3200 Н·м, подъёмное усилие — 18 кН. Подача осуществляется масляным цилиндром и листовой цепью; ход подачи — 3750 мм. Скорость передвижения составляет 0-2,0 км/ч, преодолеваемый уклон — не более 30°, дорожный просвет — 410 мм. Максимальный угол установки направляющей рамы составляет 180°. Максимальный угол поворота каретки — 100° (110°): влево 50° (15°), вправо 50° (95°), общий угол 100° (110°). Максимальный горизонтальный угол стрелы равен 90°: вниз 45°, вверх 45°, общий угол 90°. Компенсация длины балки составляет 1200 мм. В комплектацию входят погружной ударный механизм диаметром 4 или 5 дюймов и буровая штанга Φ76 × 3.
