Сонарный прибор для обнаружения карстовых пустот в скважинах под сваями

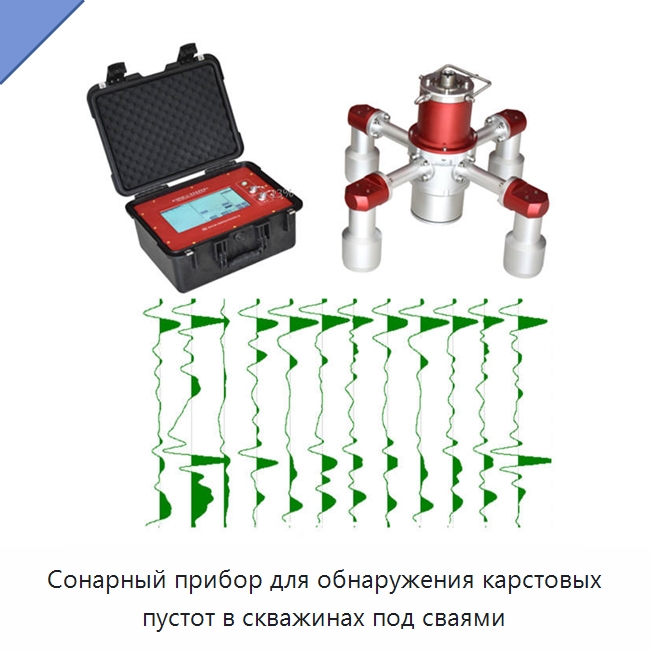

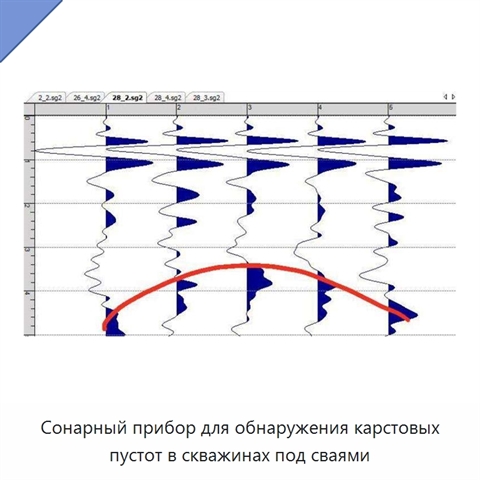

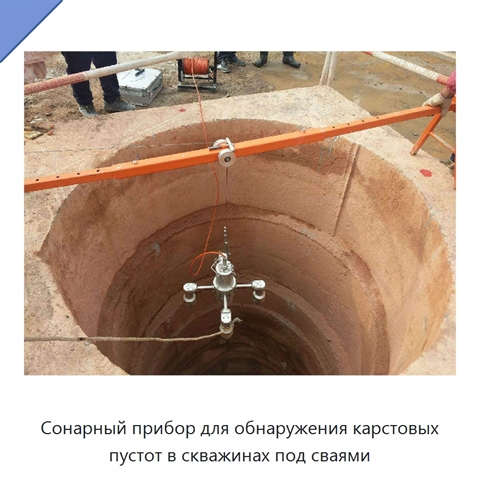

Прибор работает по сонарному принципу: передаёт упругую сонарную волну в ил у забоя скважины под сваей. При встрече с полостью, трещиной растворения, слабым прослоем или другим неблагоприятным геологическим телом в определённой зоне основания сваи формируется эхосигнал. Прибор принимает эхо и анализирует состояние геологических объектов по его характеристикам. Аналого-цифровая выборка имеет точность 24 разряда. Предусмотрены 4 канала и четыре высокочастотных подводных акустических датчика. Диапазон глубины составляет 0–15 м, точность обнаружения — не менее 5 см. Используется высокоточный трёхмерный датчик пространственной ориентации. Память выполнена на твердотельном электронном диске 4 г с компонентами военного уровня. Дисплей представляет собой цветной жидкокристаллический экран с диагональю 203,2 мм, разрешением 800 × 640 и сенсорным управлением. Питание осуществляется от батареи постоянного тока 12 В. Размеры основного устройства составляют 210 × 180 × 60 мм, масса — 2,5 кг.

Наименование производителя

Sonar Detector Pile Hole Karst Cave Detection Instrument
