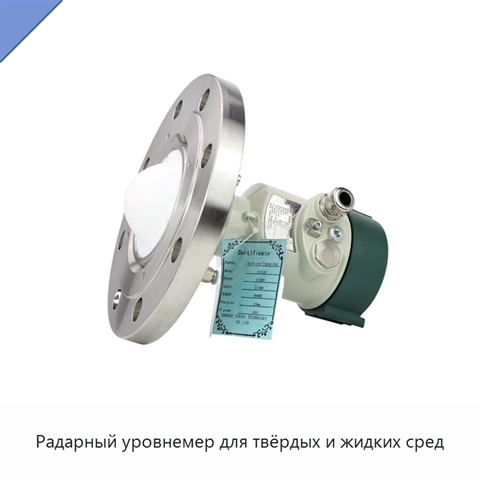

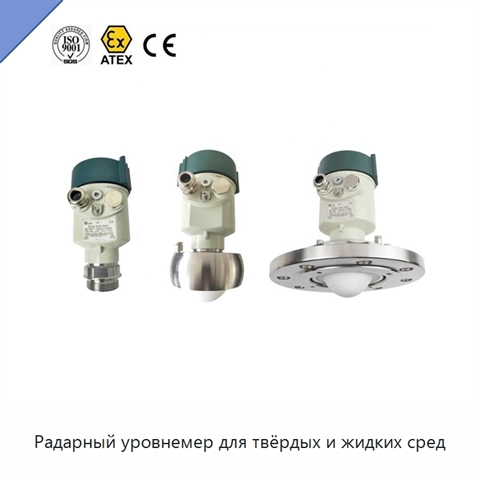

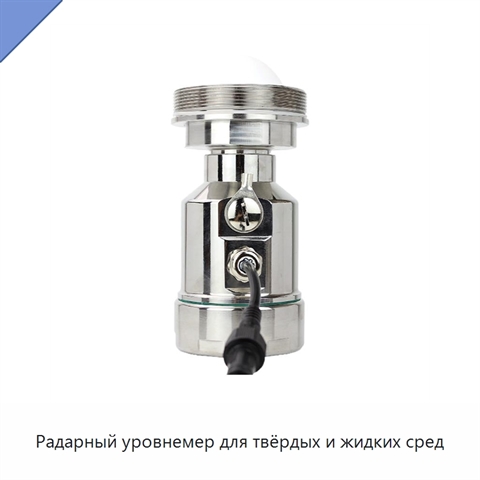

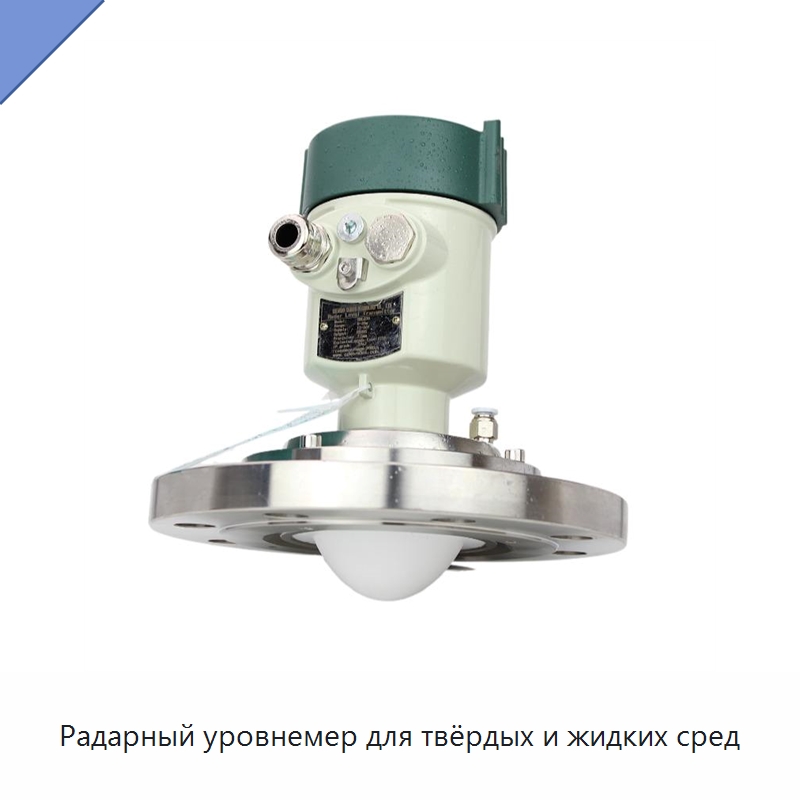

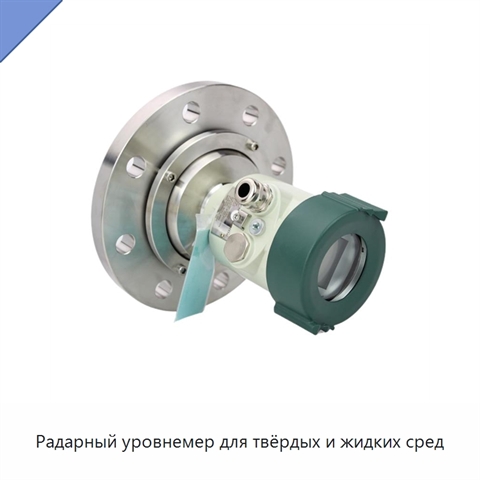

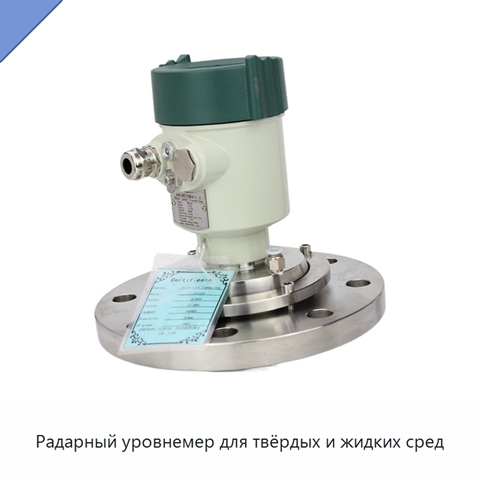

Радарный уровнемер для твёрдых и жидких сред

Радарный уровнемер работает по принципу отражения частотно-модулированного непрерывного сигнала: антенна излучает сигнал в диапазоне 76–81 ГГц, отражение от поверхности измеряемой среды принимается той же антенной, а эхо-сигнал смешивается с переданным сигналом, после чего формируется выходной сигнал. Полоса частот сигнала составляет 5 ГГц. Диапазон измерения — 0–120 м, погрешность — ±1 мм, угол раскрыва диаграммы — 3° или 8°, минимальная диэлектрическая проницаемость измеряемой среды — не менее 2. Питание выполняется постоянным напряжением 15–28 В. Для обмена данными предусмотрен коммуникационный интерфейс, а выходной сигнал имеет диапазон 4–20 мА. При неисправности формируются значения 3,8; 4; 20 или 21 мА либо включается режим удержания. Управление на месте и программирование выполняются с помощью матричного дисплея 128 × 64 точки и четырёх кнопок; для ПК предусмотрено программное обеспечение. Допустимая относительная влажность — не более 95 %. Корпус изготовлен из алюминиевого сплава или нержавеющей стали. Доступны линзовая и антикоррозионная антенны, а также фланцевое исполнение с кварцевой изоляцией. Для исполнения T0 температура процесса составляет от −40 до 85 °C, для T1 — от −40 до 200 °C, для T2 — от −40 до 500 °C, для T3 — от −40 до 1000 °C. Давление процесса допускается в диапазоне от −0,1 до 2 МПа. Размер изделия — Ø100 × 270 мм, кабельный ввод — M20 × 1,5, рекомендуемое сечение кабеля — 0,75 мм². Степень защиты — IP67. Монтаж выполняется на резьбу или фланец. Масса составляет 2,480 или 2,995 кг, размер упаковочной коробки — 370 × 270 × 180 мм.
