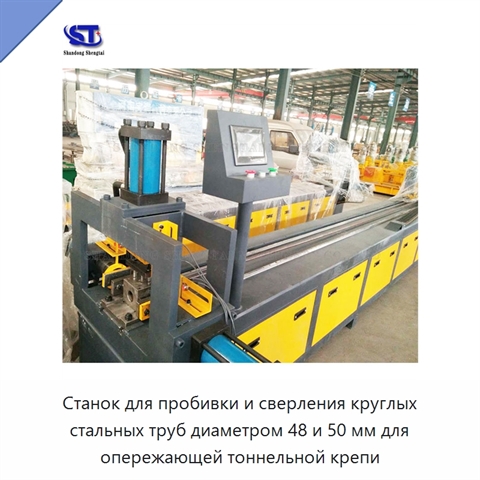

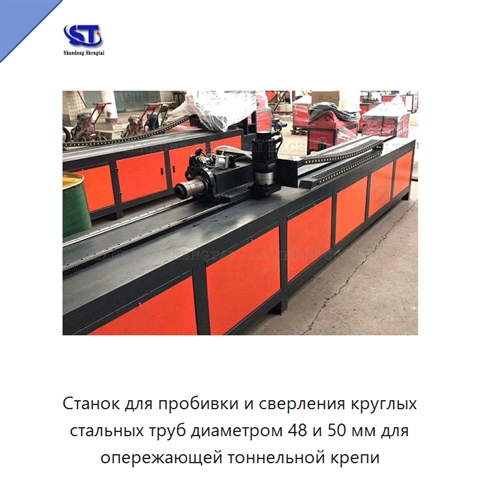

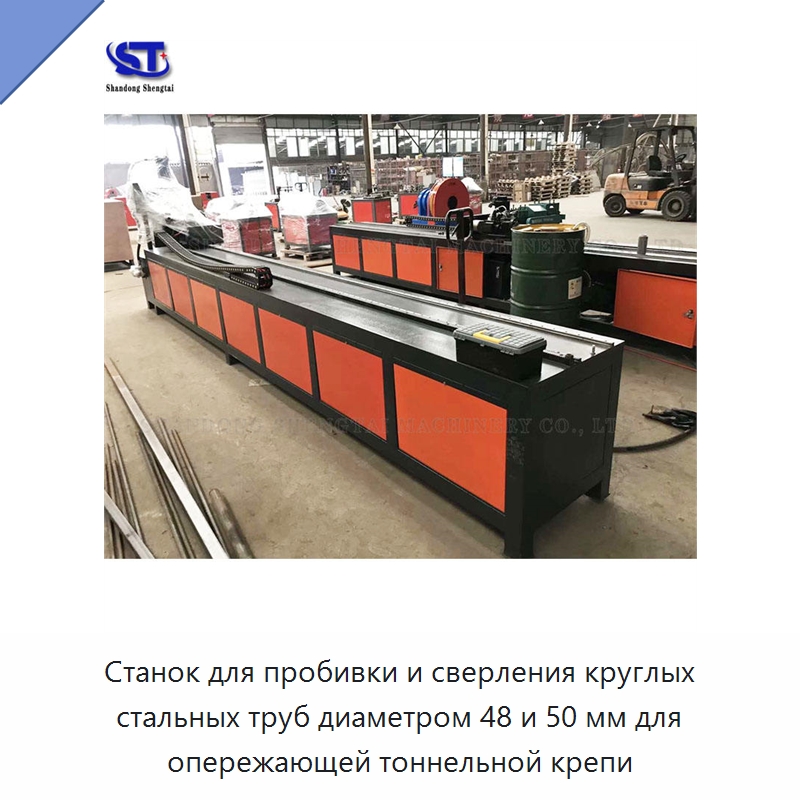

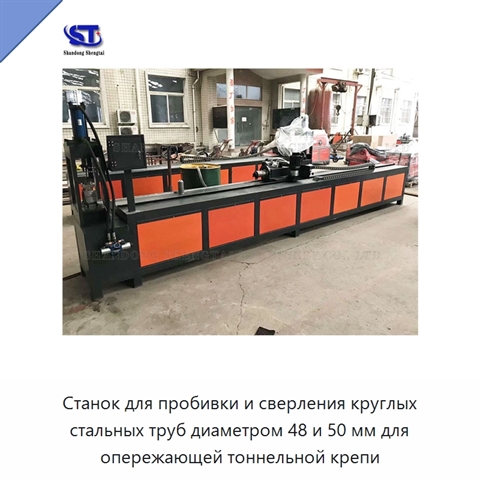

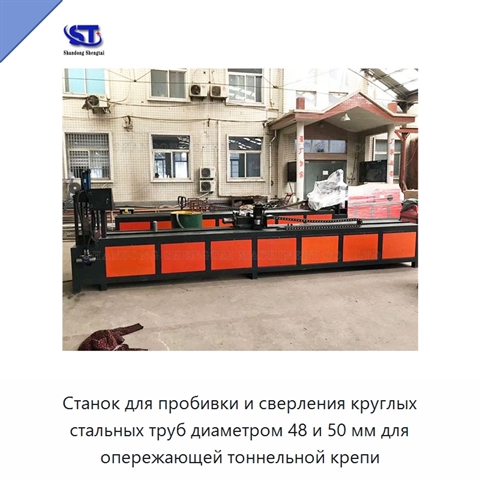

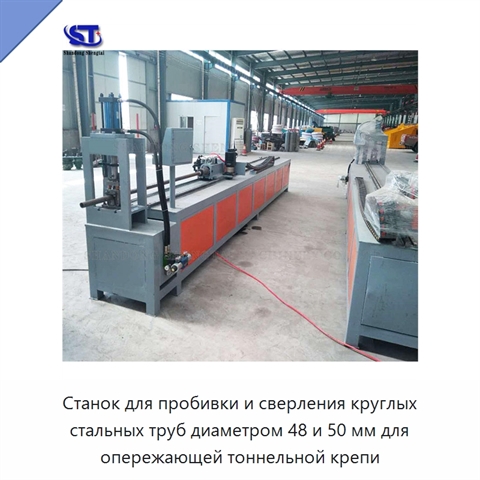

Станок для пробивки и сверления круглых стальных труб диаметром 48 и 50 мм для опережающей тоннельной крепи

Станок предназначен для пробивки и сверления круглых стальных труб диаметром 48 и 50 мм, применяемых в системах опережающей тоннельной крепи из малых труб. Оборудование формирует в стальных трубах инъекционные отверстия для укрепления грунта и повышения жесткости и прочности труб. Длина подачи составляет 5000 мм, точность подачи — ±0,2 мм. Одна операция пробивки занимает 1–2 с. Мощность главного двигателя равна 7,5 кВт, мощность сервомотора — 1,5 кВт, общая мощность двигателей — 9 кВт. Рабочее напряжение составляет 380 В. Габаритные размеры станка — 5800 × 650 × 800 мм. В типовой схеме опережающей крепи используются стальные трубы диаметром 30–50 мм и длиной 3–5 м; отверстия в трубе размещаются с шагом 100–150 мм, а трубы вдоль арки — с шагом 300–500 мм. Наружный угол установки труб относительно кольца арки составляет 10–15°. Два ряда малых труб должны иметь продольное перекрытие вдоль тоннеля не менее 1 м, а их установку выполняют совместно со стальной аркой.
