Артикул: 431-105
Модель: БЮН-22(8И)
Секция: Дополнительная

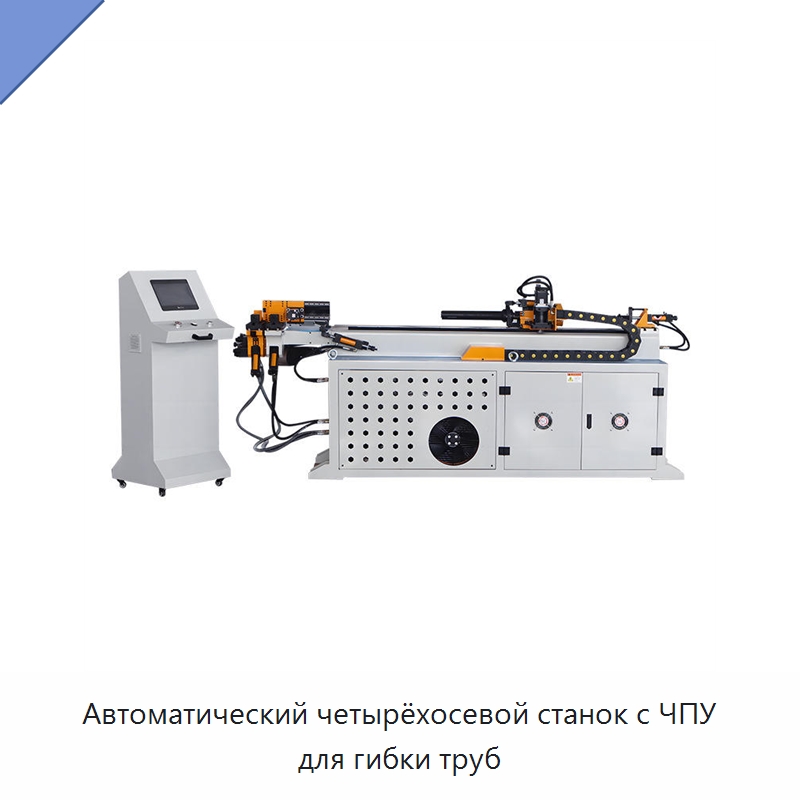

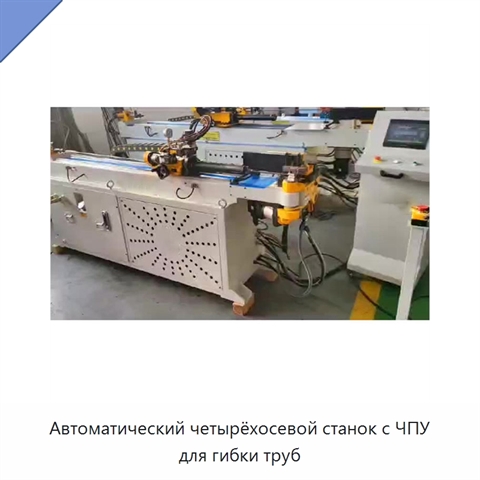

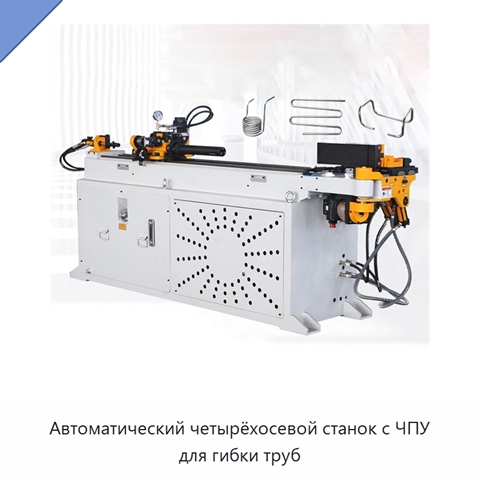

Автоматический четырёхосевой станок с ЧПУ для гибки труб

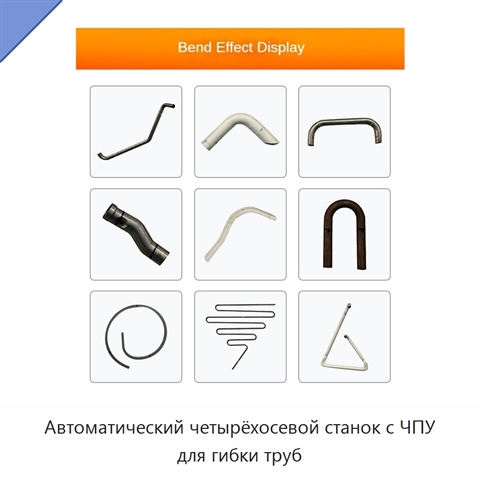

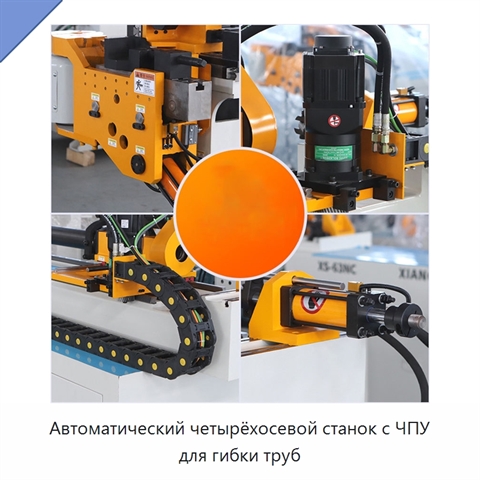

Размеры обрабатываемых труб: круглая труба из углеродистой стали — 18 × 1,6, квадратная из того же материала — 15 × 15 × 1,5, труба из нержавеющей стали — 12 × 1,5; к материалам обработки также относятся алюминий, латунь и медь. Максимальный радиус гибки составляет 100 мм, минимальный радиус — не менее 1,5d относительно диаметра трубы, а максимальный угол гибки достигает 190°. Максимальная длина сердцевины равна 2150 мм. Овальность после гибки не превышает 8%, степень утонения стенки составляет менее 12%. Мощность гидравлического двигателя составляет 3 кВт, суммарная мощность серводвигателя — 2,55 кВт. Опционально допускается обработка до 40 колен трубных фитингов. Масса оборудования равна 800 кг, габаритные размеры составляют 2700 × 600 × 1200.
Задать вопрос Искать на Baidu
Какую задачу решает станок с ЧПУ для гибки труб
Станок для гибки труб используют в металлообработке для выполнения операций по формированию изгибов металлических труб.
Характеристики БЮН-22(8И)
Модель (по базе 91Т)БЮН-22(8И)
Автоматизацияавтоматическая
Ключевые преимуществаавтоматическая
Тип станкастанок для гибки труб
Отчёт об испытаниях оборудованияпредоставлен
Материал / обрабатываемый металлнержавеющая сталь, алюминий, углеродистая сталь, латунь, медь
Станок с ЧПУ для гибки труб - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации БЮН-22(8И) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации БЮН-22(8И) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата последней сверки данных: 04.10.26
Производитель и характеристики проверены.
