Артикул: 208-872
Модель: АТЗЭ-17-1З
Секция: Дополнительная

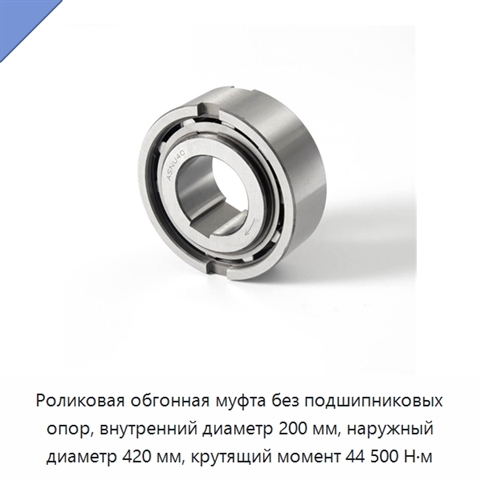

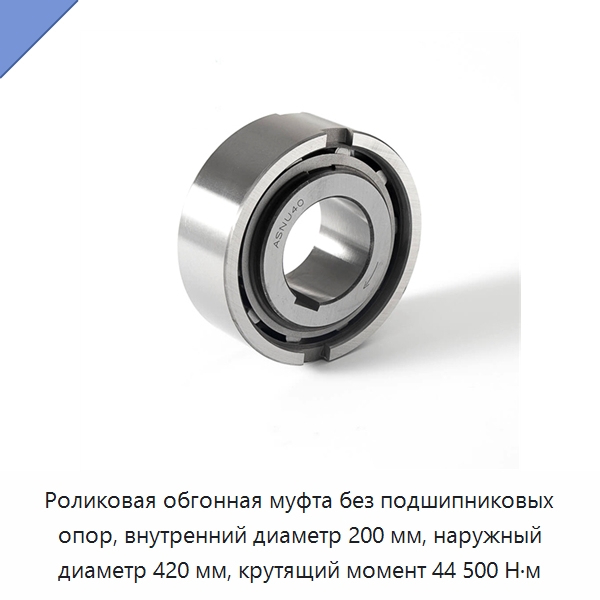

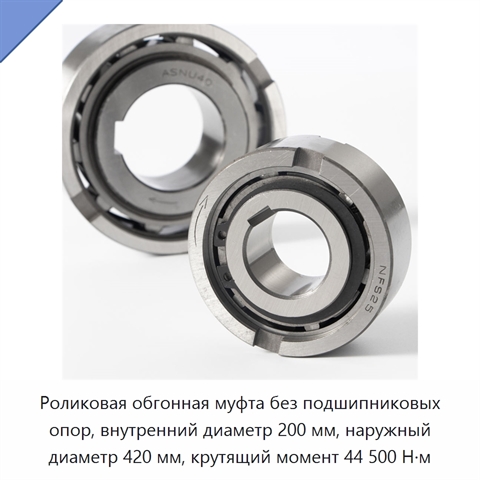

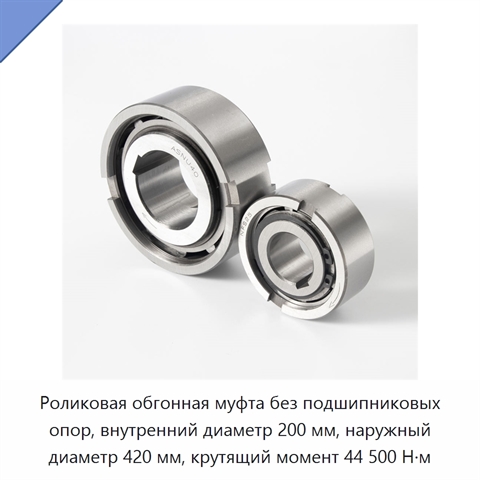

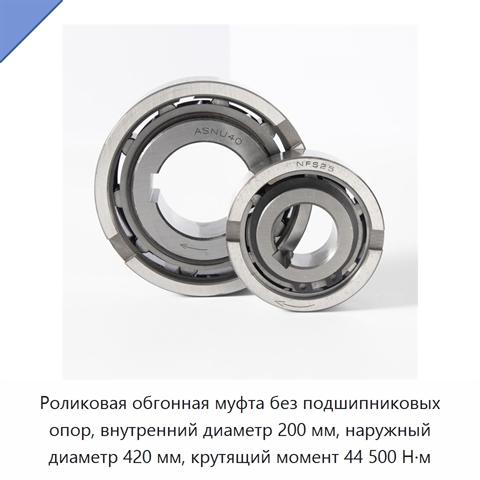

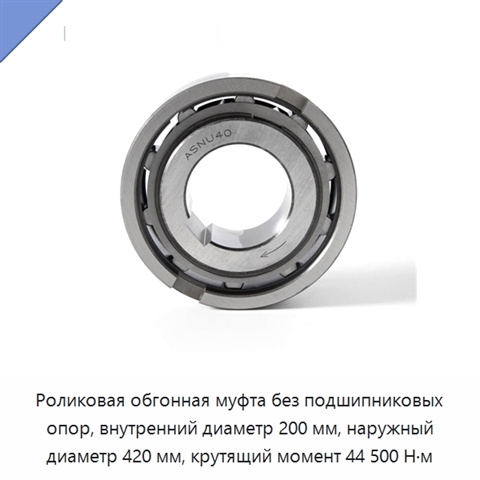

Роликовая обгонная муфта без подшипниковых опор, внутренний диаметр 200 мм, наружный диаметр 420 мм, крутящий момент 44 500 Н·м
Роликовая обгонная муфта выполнена без встроенных опорных подшипников. Для восприятия осевых и радиальных нагрузок в узле требуются отдельные подшипники, а смазка и уплотнение должны обеспечиваться конструкцией установки. Внутренний диаметр муфты составляет 200 мм, наружный — 420 мм; допустимый передаваемый крутящий момент — 44 500 Н·м, масса — 93 кг. Муфта изготовлена из хромистой стали. Внутренняя обойма соединяется с валом посредством шпонки. Наружная обойма имеет положительный допуск n6, обеспечивающий посадку с натягом в корпусе с полем допуска H7. Конструкция обеспечивает свободный ход в одном направлении.
Задать вопрос Искать на Baidu
Какую задачу решает роликовая обгонная муфта 200×420 мм
Роликовая обгонная муфта предназначена для применения в текстильных и печатных машинах, вентиляторах, на производственных предприятиях и в печатных цехах.
Характеристики АТЗЭ-17-1З
Модель (по базе 91Т)АТЗЭ-17-1З
Материалсталь
Класс точностиp0
Тип уплотненийгерметичные
Типсерия ASNU
Роликовая обгонная муфта 200×420 мм - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу возможна настройка технических параметров, типоразмеров и комплектации АТЗЭ-17-1З под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу возможна настройка технических параметров, типоразмеров и комплектации АТЗЭ-17-1З под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Дата последней проверки актуальности информации: 17.08.26
Производитель и технические характеристики подтверждены.
