Артикул: 266-223
Модель: ЛРА-27(7П)
Секция: Дополнительная
Гидравлический рихтовщик остряка и рельса
Гидравлический рихтовщик остряка и рельса состоит из рамы, ручной насосной станции, гидроцилиндра, верхнего рельсового упора, крюкового рычага, крюковой накладки и соединительной масляной трубки. Детали конструкции выполнены из легированной стали. Перед подачей масла инструмент устанавливают горизонтально на остряковый либо обычный рельс. Нижняя поверхность крюка должна прилегать к верхней поверхности рельса, а эксцентриковое колесо и поршневая головка — плотно соприкасаться с боковыми сторонами его головки; верхний упор совмещают с центром шейки в зоне деформации. Плавное возвратно-поступательное движение рукоятки подаёт масло в цилиндр, повышая давление системы и усилие поршневого штока. Упор прижимается к шейке, крюковые накладки удерживают её с обеих сторон, а опора рычагов обеспечивает деформацию рельса до пластического состояния, после чего остряк либо обычный рельс выправляют или изгибают. Для исполнения с усилием выправки прямого рельса 800 кН номинальное усилие составляет 660 кН, ход поршня — 70 мм, усилие на рукоятке — 300–400 Н, масса — 95 кг. Исполнение для прямого или изогнутого рельса развивает 500 кН при системном давлении 73 МПа; ход цилиндра равен 84 мм ±2 мм, расстояние между опорными точками крюкового рычага — 1000 мм, размеры — 1300×510×438 мм, масса с гидравлическим маслом — 138 кг. После работы открывают клапан выпуска масла, ожидают втягивания поршня и обратным поворотом эксцентриковой рукоятки снимают инструмент с рельса.
Задать вопрос Искать на Baidu
Какую задачу решает рихтовщик рельса
Гидравлический рихтовщик остряка и рельса применяют для технического обслуживания железнодорожных стрелочных переводов и ремонта сердечника стрелки.
Характеристики ЛРА-27(7П)
Модель (по базе 91Т)ЛРА-27(7П)
Тип обжимагидравлическое выправление, выправление рельсов, автоматические гидравлические инструменты
Материаллегированная сталь
Номинальное значение500 кН, 200 л, 50 л, 5 л, 10 л
Рабочее давлениегидравлический ручной, 500 бар, 200 бар, 70 бар, 300 бар
Ход70 мм, 84 мм, другое, 12, 0 мм, 14, 20, 22
Напряжениенастраиваемое
Рихтовщик рельса - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЛРА-27(7П) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЛРА-27(7П) под условия применения (руками первого изготовителя или собственного производства в России).
Дата актуализации информации: 17.09.26
Производитель и параметры оборудования проверены.
Люди, которые искали Рихтовщик рельса, также смотрели:

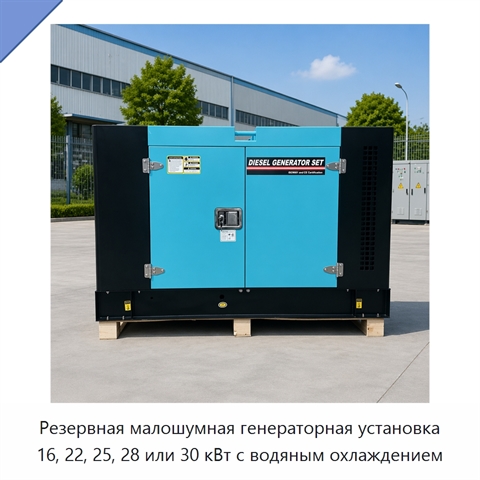

+4 фотоРезервная малошумная генераторная установка 16, 22, 25, 28 или 30 кВт с водяным охлаждением
