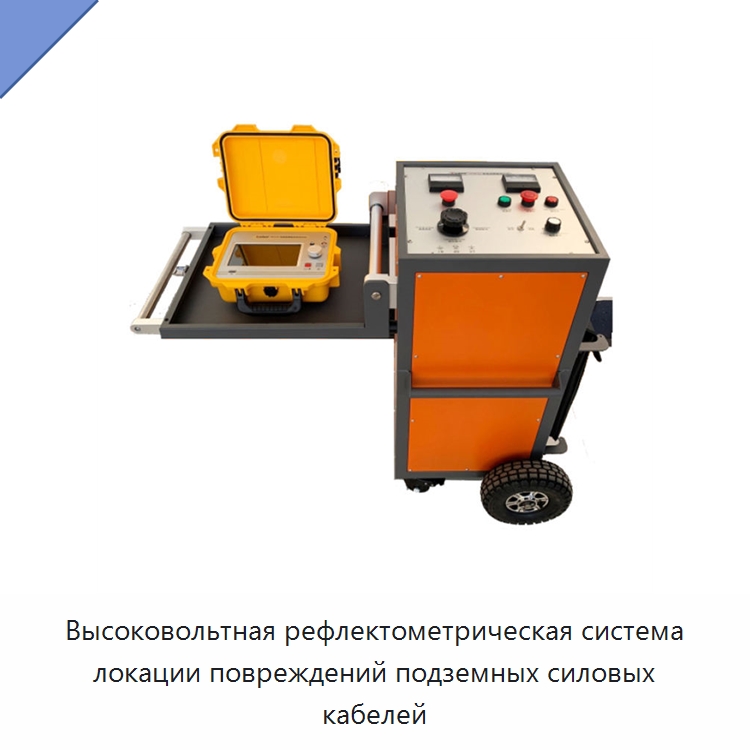

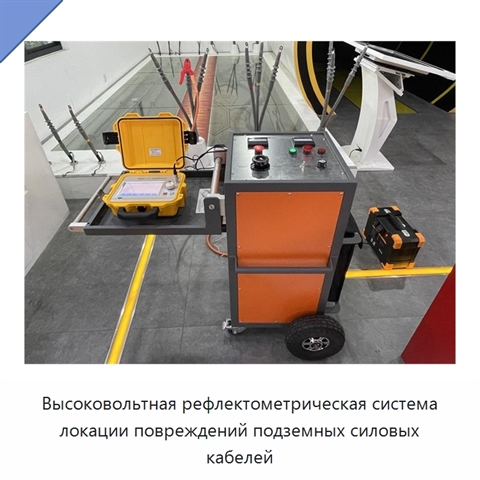

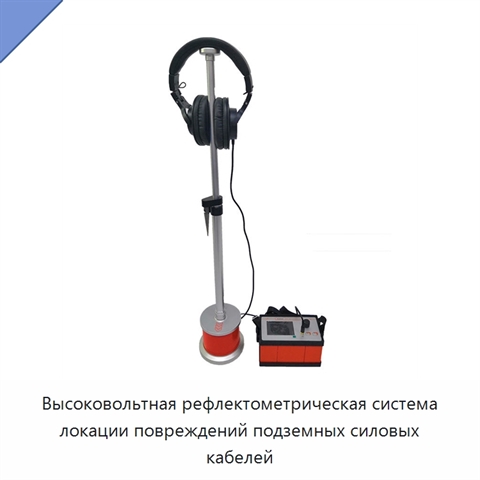

Высоковольтная рефлектометрическая система локации повреждений подземных силовых кабелей

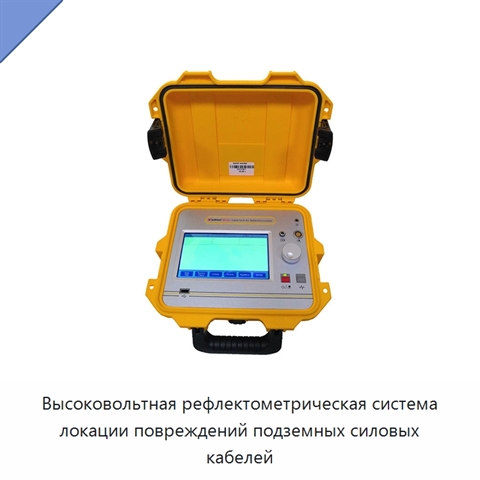

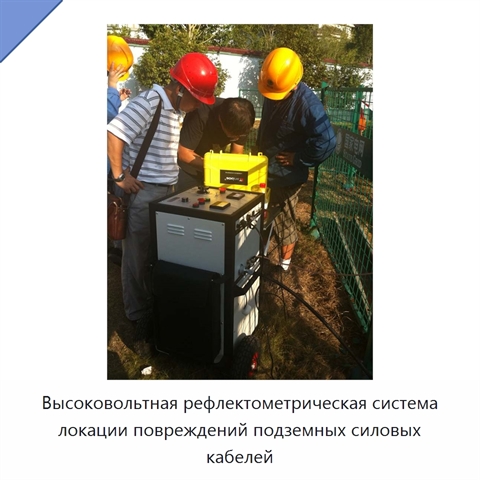

Высоковольтная рефлектометрическая система предназначена для поиска повреждений подземных силовых кабелей. Она поддерживает режим постоянного высокого напряжения, одиночные и периодические высоковольтные импульсы, а также импульсы стабилизации дуги. Импульсное напряжение до 30 кВ имеет непрерывную регулировку; максимальный выходной ток равен 40 мА, энергия одиночного разряда — 1800 Дж, фиксированный период импульсов — 5 с, полярность — отрицательная. Напряжение продления дуги достигает 1600 В при длительности продления 50 мс, диапазон обнаружения пробоя — 0–30 кВ. Для безопасной работы предусмотрены контроль температуры, защита контура, система двойного заземления и выключатель высокого напряжения с ключом. Рефлектометрические измерения выполняются в диапазоне 0–100 км при v/2 = 80 м/мкс. Скорость распространения настраивается от 150 до 300 м/мкс, а длительность импульса автоматически регулируется от 70 нс до 15 мкс. Разрешение составляет 0,4 м, погрешность временной развёртки — менее 50 млн⁻¹, частота дискретизации — 200 МГц, выходное сопротивление — 50 Ом, мёртвая зона — 4 м. Доступны низковольтный импульсный метод, метод импульсного тока и метод отражения от стабильной дуги, также называемый методом вторичного импульса. Одновременно можно сравнивать до четырёх осциллограмм; предусмотрено независимое управление двумя курсорами. Система сохраняет более 10 000 результатов испытаний и поддерживает импорт и экспорт данных. Для отображения результатов используется цветной антибликовый ёмкостный сенсорный экран диагональю 177,8 мм, разрешением 800 × 480 пикселей, светодиодной подсветкой и яркостью 800 кд/м². Для точного позиционирования применяются интеллектуальный метод разности времени, акустический метод и электромагнитный поисковый метод. Точность позиционирования равна 0,1 м. Динамический диапазон магнитного и акустического каналов превышает 99 дБ, акустическое усиление достигает 80 дБ и регулируется. Разность времени между акустическим и магнитным сигналами отображается в диапазоне 1–60 мс с одновременным показом предыдущих записей. Пространственное определение положения предусматривает ориентирование по компасу, индикацию направления и идентификацию положения кабеля. Диапазоны фильтрации: полный — 100–1500 Гц, низкочастотный — 100–400 Гц, полосовой — 400–800 Гц, высокочастотный — 800–1500 Гц. Интеллектуальное подавление фонового шума может быть включено отдельно. Оборудование точной локации имеет степень защиты IP64.

Наименование производителя

Tanbos High Voltage Underground TDR Cable Fault Locator Detector, Tanbos T32+ Competitive Price High Voltage Underground Tdr Cable Pipe Fault Locator System, Tanbos T32+ Professional Intelligent High Voltage Underground Power Wire Cable Pipe Fault Locator System
